PG36行星减速直流驱动马达结构设计

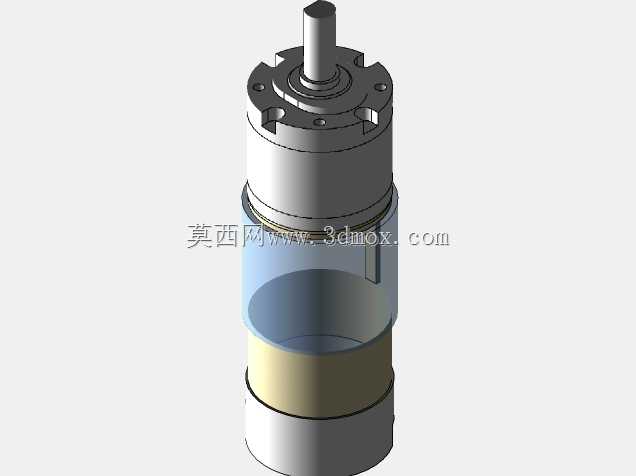

在小型自动化执行机构、智能家用传动装置、精密医疗器械进给单元这类对安装空间有严格限制的场景里，这类集成行星减速结构的直筒式驱动马达是选型时的高频选项。不同于分体式电机搭配独立减速器的组合方案，这款PG36规格的驱动马达将减速级与动力本体做了同轴集成设计，从根源上压缩了轴向安装占用，也省去了用户自行对接电机轴与减速器输入轴的同轴度调校步骤，能有效降低装配环节的精度要求与工时消耗。从结构设计逻辑来看，顶部输出端采用带安装孔的法兰端面做定位基准，输出轴直径为8毫米，轴伸长度适配常规的联轴器、同步带轮等传动连接件安装需求，法兰端的均布安装孔可直接通过螺栓固定在设备安装立板上，不需要额外加工定制转接支架，能大幅缩短设备开发的结构适配周期。整机总长度控制在129.3毫米，电机段外径为36毫米，这个尺寸边界刚好适配多数小型设备的杆状、筒状内部安装腔，比如电动推杆的内置动力单元、小型传送带的驱动端、智能开窗器的动力模块，都能直接嵌入安装，不需要对设备原有壳体做大规模改型。内部的行星减速级采用多层齿圈嵌套的结构设计，透明段的结构示意能清晰看到内齿圈与行星轮的配合关系，这种结构相比普通平行轴减速箱，能在相同减速比下做到更小的径向尺寸，同时传动效率更高，回程间隙更小，适合需要正反转频繁切换、定位精度有一定要求的传动场景。设计时特意将动力段与减速段的外壳做了等径过渡处理，没有突出的安装耳或者接线凸台，整体外壁光滑无凸起，在做嵌入式安装时可以直接穿入预制的安装孔内，通过侧面顶丝或者端面法兰完成固定，适配多种安装固定方式。输出轴的轴端采用标准的D型切边结构，搭配传动件时可以通过顶丝直接锁止在切边平面上，避免传动过程中轴与连接件出现打滑空转的问题，相比光轴结构的连接可靠性更高，也不需要额外加工键槽，降低了配套传动件的加工成本。这类减速马达的扭矩输出特性经过减速级放大后，能在低转速下输出足够的驱动扭矩，不需要额外搭配大规格功率的电机，刚好匹配小型设备低转速大扭矩的动力需求，同时直筒同轴的结构在运转时动平衡表现更好，高速运转时的振动与噪音控制优于偏心布置的减速结构，适合对运行噪音有要求的民用、医用设备场景。
