ZK-2两轮智能机器人车承载底板结构

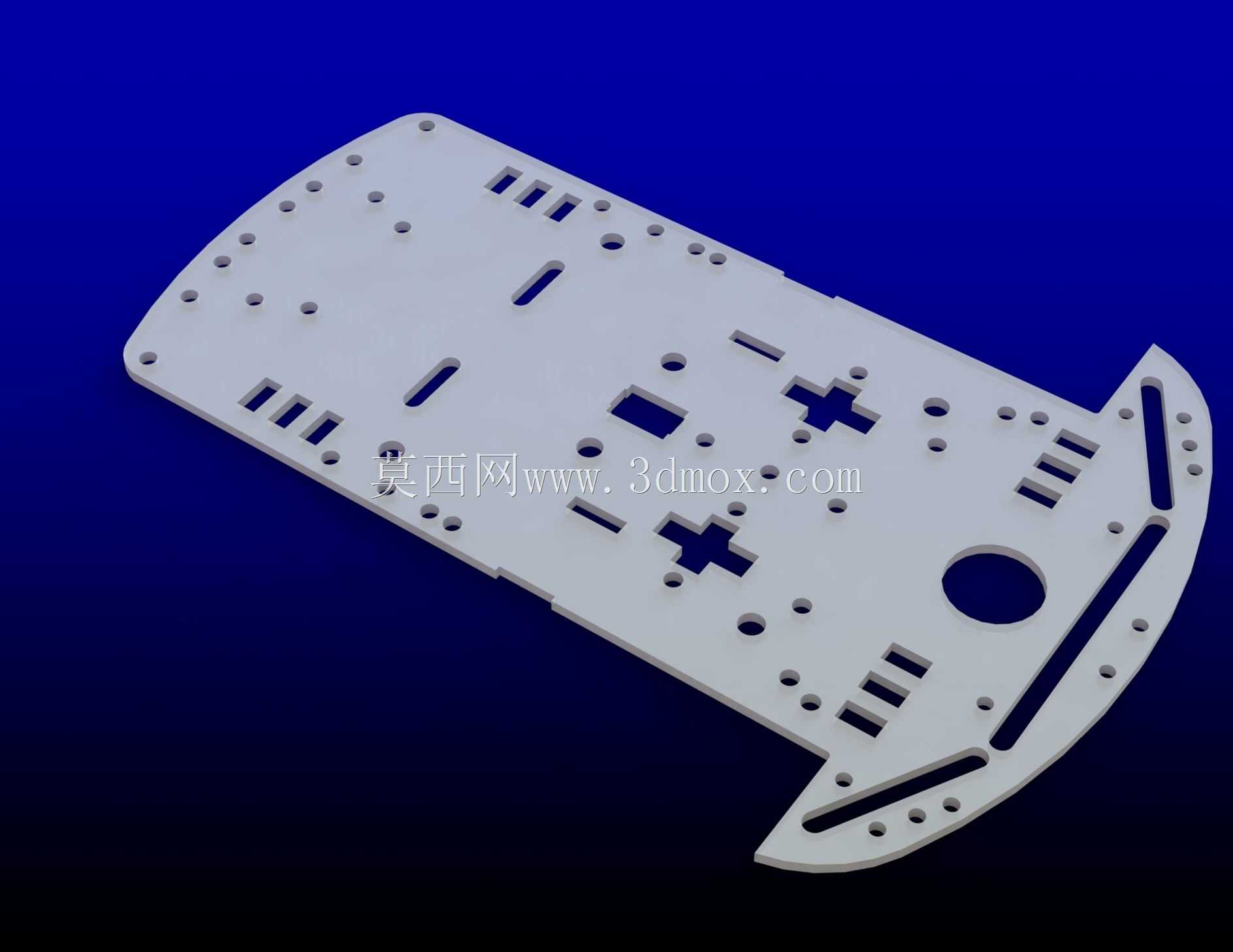

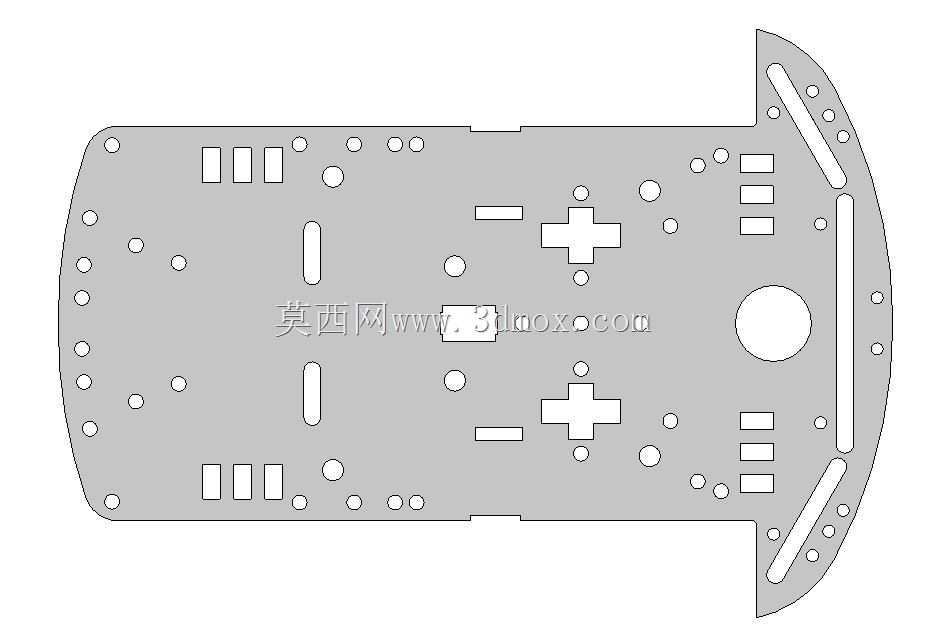

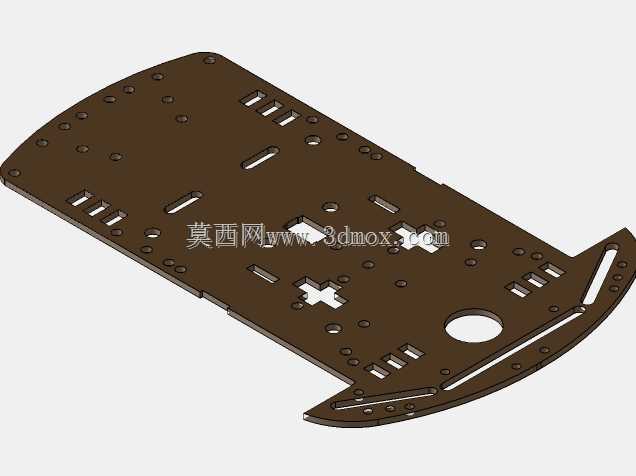

这款承载底板是两轮差速驱动智能移动小车的核心安装基准件，主要面向教育实训、小型巡检、桌面级移动机器人开发场景使用，作为整车所有元器件的安装载体，承担着固定动力单元、控制模块、传感组件、供电电池的核心作用，其结构设计的合理性直接决定整车装配效率、运行稳定性与后期改装拓展空间。从结构设计逻辑来看，底板整体采用流线型轮廓，前端做圆弧收窄处理，可降低移动过程中与障碍物发生刚性磕碰的概率，同时减少狭小空间内的通行干涉；板体上分布的多组不同规格孔位，分别对应驱动轮轴安装、万向从动轮固定、电路板螺柱锁附、电池绑带穿设、传感器支架固定的不同需求，十字形、长条形的开槽则是为了适配不同尺寸的模块化组件安装，预留的调节余量可以抵消加工过程中产生的尺寸公差，避免出现孔位错位无法装配的问题。在安装边界设计上，板体边缘的安装孔采用等距排布逻辑，可兼容常规的铜柱、尼龙螺柱标准件，不需要额外定制连接紧固件；中部预留的大直径圆孔是为走线预留的通道，可将整车供电、信号线路从板体下方规整排布，避免线路外露被运动部件剐蹭，也能减少线路杂乱对后期调试维护的干扰。考虑到这类小车套件多采用激光切割工艺加工，板体的所有槽孔转角都做了适配激光加工的工艺处理，没有过小的内角结构，可降低加工过程中的过烧、毛刺问题，同时板体厚度方向的设计兼顾了结构强度与整车重量控制，在承载常规锂电池、控制板、双驱动电机的负载下不会出现明显形变，保证轮系安装的平行度，避免因底板变形导致轮子偏磨、走偏的问题。不同区域的孔位分组对应不同功能模块的安装区域，动力轮安装位位于板体中后段，保证整车重心落在两轮轴线附近，提升运行过程中的稳定性，前端预留的拓展孔位可加装红外避障、灰度循迹等常用传感组件，不需要额外打孔破坏板体结构，适配高校机器人实训、个人DIY开发、小型移动机器人原型验证等多种使用场景。
