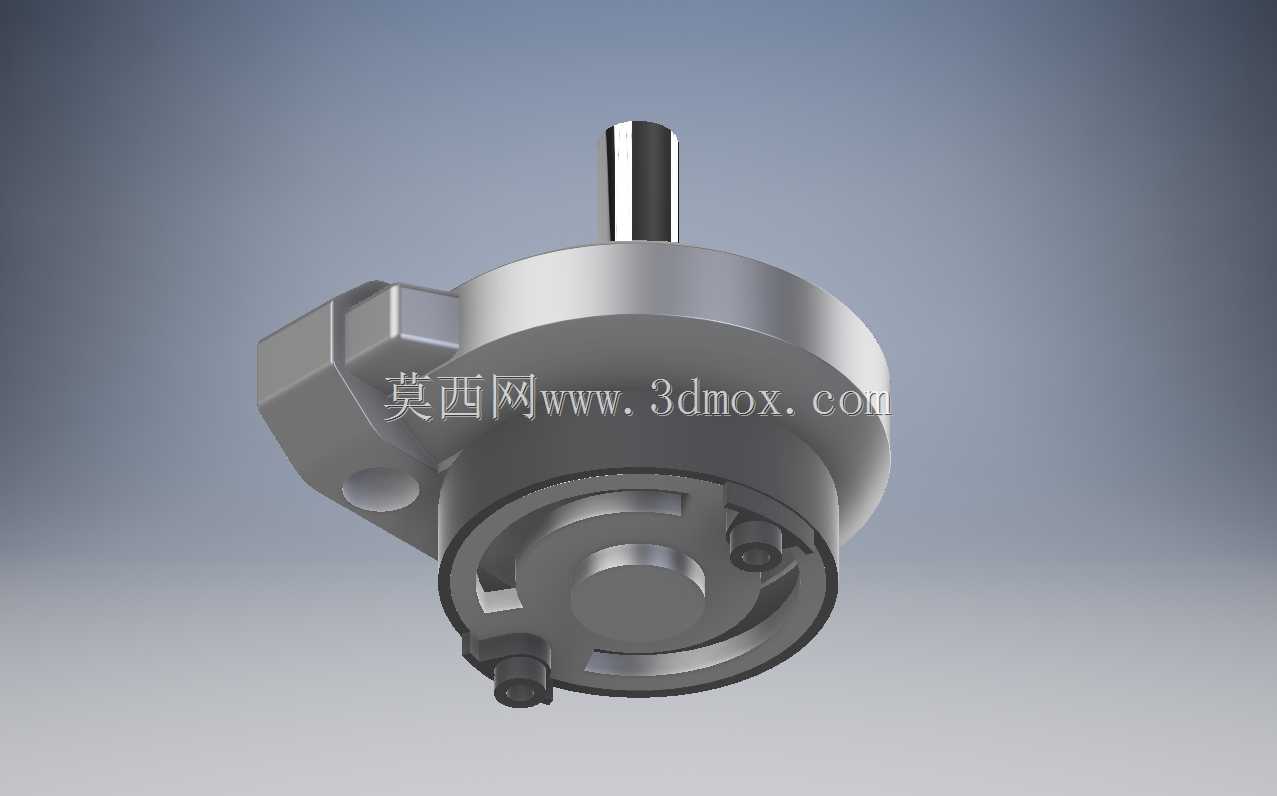

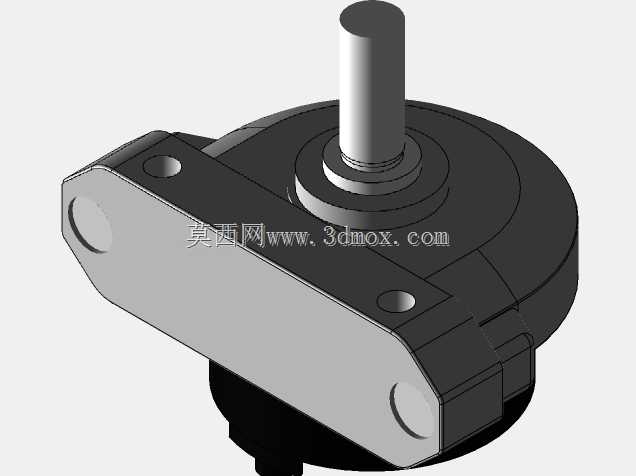

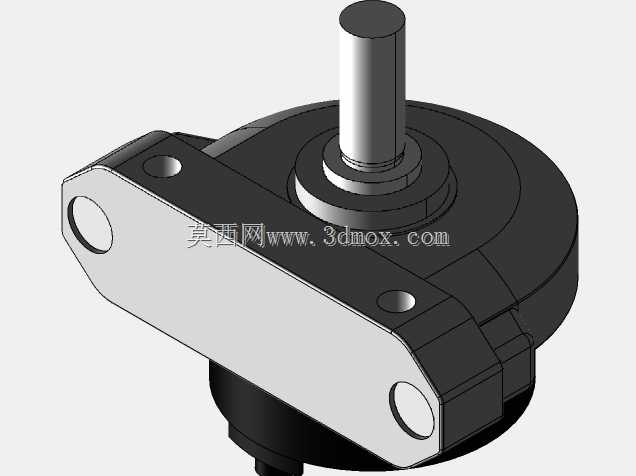

费斯托DSR系列摆动气缸结构设计

这款摆动驱动元件在自动化产线的气动回路里应用十分广泛，常见于轻工装配、电子元器件分拣、包装工位的转序动作环节，用来给工装夹具、挡停机构提供固定角度的回转动力，相比电机直驱的回转单元，它的响应速度更快，依靠压缩空气驱动无需额外的减速结构，在短行程角行程动作场景里能大幅压缩工位的动作节拍。从结构设计来看，这款元件采用了叶片式的驱动核心，缸体与端盖的配合面做了精密的密封槽设计，能保证压缩空气作用在叶片上时不会出现内泄漏，输出轴的伸出端做了双轴承支撑结构，即使承受一定的径向偏载也能保证回转精度，不会出现卡滞或者输出角度偏差的问题。输出端预留了标准的轴键连接位，能直接配套常用的气动夹爪、真空吸盘支架等执行附件，不需要额外做转接法兰的设计，能减少设计人员的选型配套工作量。安装边界上，缸体的侧面预留了两个定位销孔与螺纹安装孔，既可以采用法兰面直接贴合安装在设备立板上，也可以通过侧面的安装孔配合支架做吊装或者卧式安装，适配不同设备的布局空间。设计这款三维模型的时候，重点还原了内部叶片的密封结构、端盖的紧固螺钉排布、气路接口的位置尺寸，所有配合面的公差都按照气动元件的常规配合精度做了预留，比如输出轴与轴承位的配合采用基孔制过渡配合，密封槽的尺寸公差控制在正负0.02mm范围内，能保证实际加工或者选型参考的时候，直接提取尺寸就能完成配套结构的设计。在实际设备选型应用中，这类摆动气缸的回转角度有固定的限位结构，这款对应180度的回转行程，两端带可调缓冲螺钉，能在动作到行程端点的时候吸收冲击，避免硬碰撞带来的机构震动，对于有定位精度要求的工位，还可以在输出轴端额外配套磁性开关，实时反馈回转到位的信号，接入设备的PLC控制系统完成动作逻辑的联锁。模型的外形细节还原了缸体表面的标识位、气路接口的螺纹规格、缓冲调节螺钉的外露长度，在做设备三维布局的时候，能直接导入装配体里做干涉检查，提前排查安装空间不足、与周边管线或者机构碰撞的问题，减少现场安装调试的整改工作量。
