英伟达Jetson Nano开发板堆叠式固态组件结构

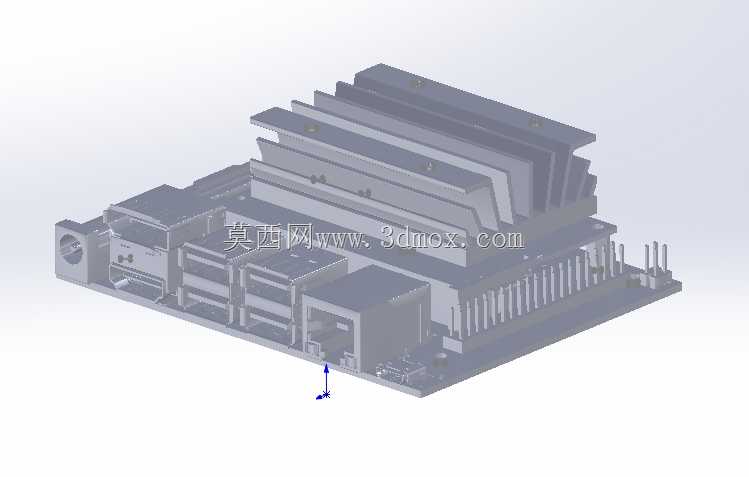

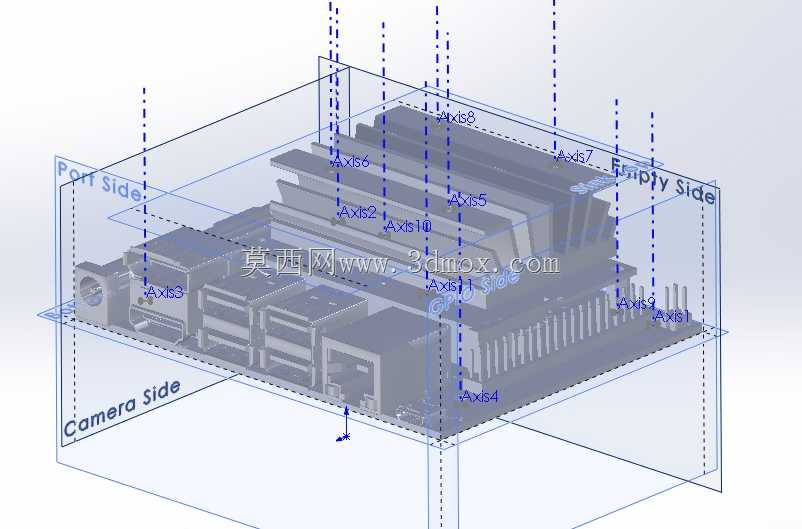

在嵌入式边缘计算设备的结构适配场景中，这类适配Jetson Nano开发板的堆叠式固态组件，主要服务于小型智能终端、边缘AI识别节点、便携嵌入式计算设备的硬件集成需求，能够在紧凑的设备内部空间里完成核心计算单元与配套存储、散热组件的整合安装，避免零散组件排布带来的走线混乱、结构干涉问题。从实际使用场景来看，这类结构常被应用在户外智能监控终端、小型机器人主控单元、工业边缘数据采集节点这类对安装空间有严格限制的设备中，不需要额外设计复杂的固定支架，就能依托开发板本身的安装孔位完成组件叠装，大幅缩减整机的结构设计周期。从设计思路上看，整个组件采用分层堆叠的排布逻辑，每一层结构都对应不同的功能模块，底层完全贴合Jetson Nano开发板的PCB轮廓，预留出所有外接接口的避让空间，包括USB接口、以太网口、GPIO排针、摄像头接口的位置都做了精准的开口处理，不会出现安装后遮挡接口影响外设接驳的问题。层与层之间通过定位柱完成对位，配合开发板自带的固定孔位实现锁紧，不需要额外增加固定连接件，安装过程只需要对准孔位压合锁紧即可完成组装，后期维护拆解也不需要复杂工具。在安装边界的把控上，整个堆叠组件的外轮廓完全控制在开发板的投影尺寸范围内，横向没有超出PCB板的边缘，纵向堆叠高度经过严格测算，不会遮挡开发板上的核心发热芯片的散热风道，同时预留了足够的间隙走通板间连接排线，避免排线挤压造成的接触不良问题。组件表面的散热鳍片结构采用等间距排布，鳍片厚度与间距经过匹配计算，能够在自然对流条件下带走核心芯片工作产生的热量，不需要额外加装风扇就能满足常规负载下的散热需求，进一步降低整机的功耗与运行噪音。结构上还预留了曲面安装位与孔位，能够兼容不同规格的配套固态存储模块，不同容量、不同尺寸的存储模块都能通过预留的调节位完成固定，不需要针对不同存储型号重新设计结构件，提升了整个组件的适配通用性。在细节处理上，所有与PCB板接触的位置都做了绝缘避让，避免结构件导电造成的电路板短路问题，边缘位置全部做了圆角处理，不会在安装过程中划伤操作人员或者损坏板上的贴片元件，定位柱的尺寸公差控制在合理范围内，既不会因为过松造成组件晃动，也不会因为过紧导致安装时压损PCB板。
