20缸径50行程笔形气动气缸结构

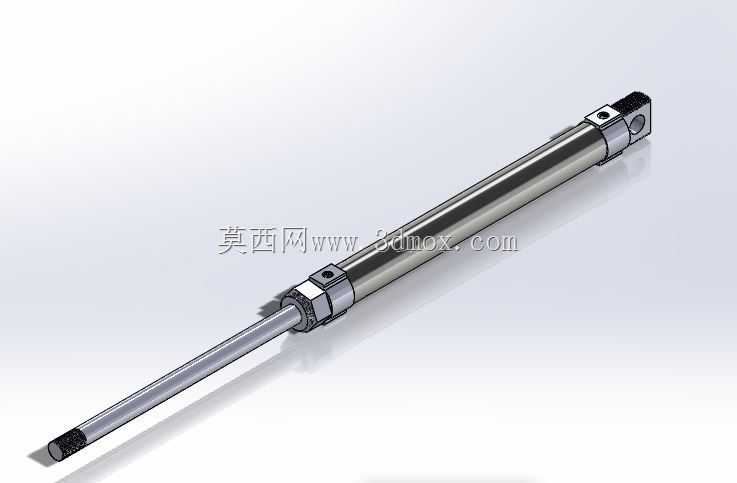

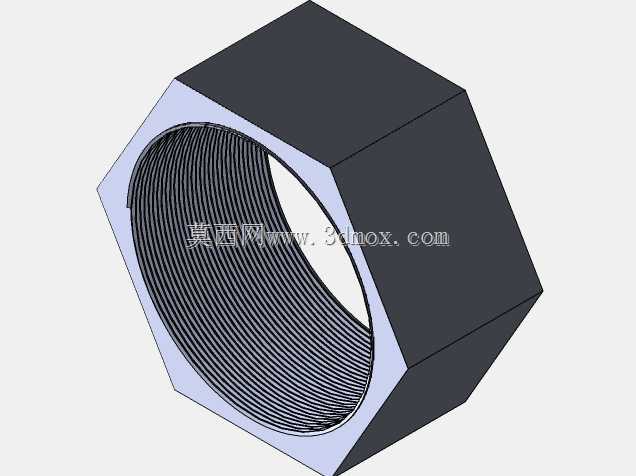

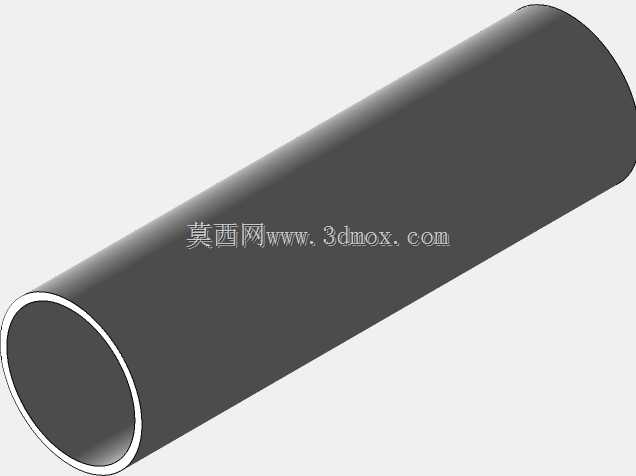

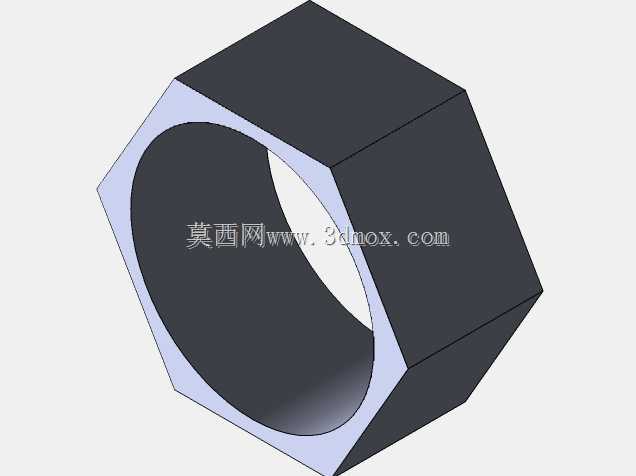

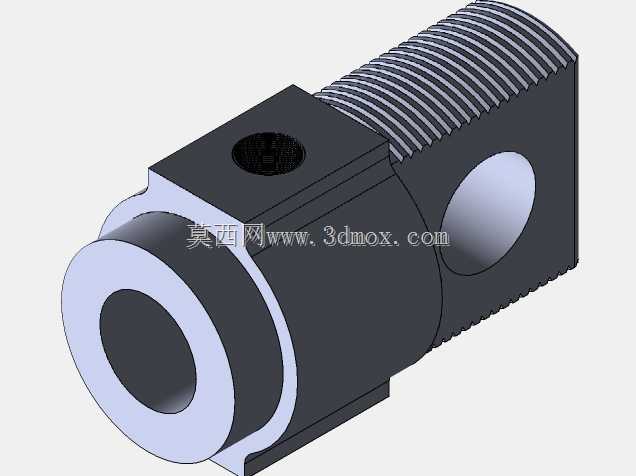

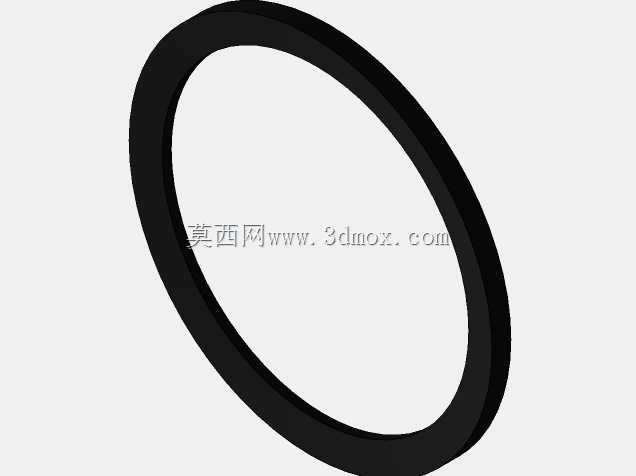

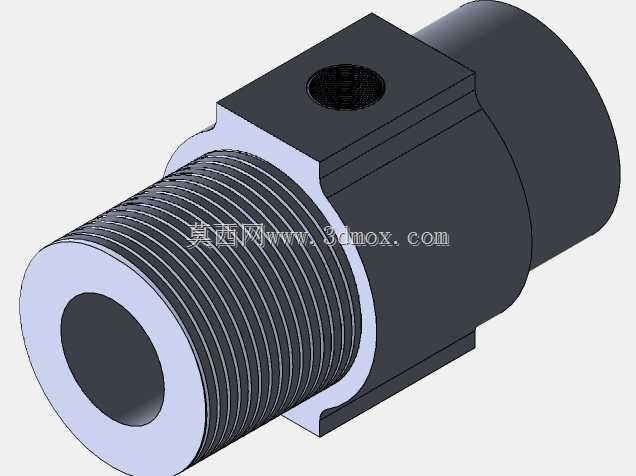

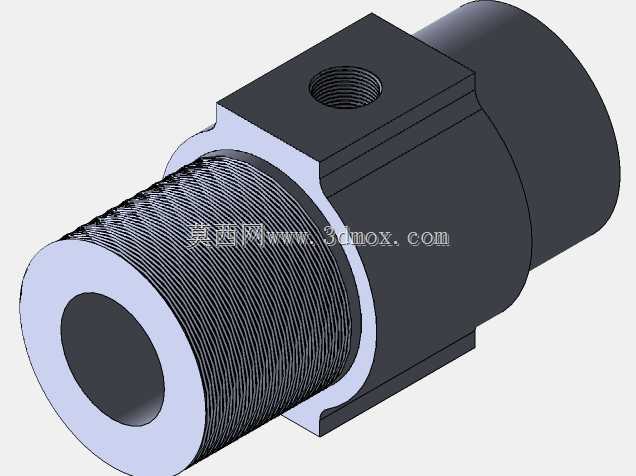

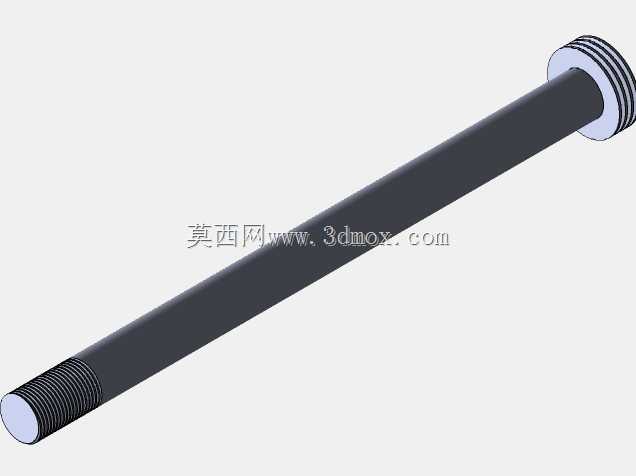

这款笔形结构的气动执行元件，在轻工自动化生产线、小型工装夹具、电子元件装配工位上有着极高的适配性，尤其适合安装空间局促、输出力要求适中的直线往复驱动场景，比如薄型工件的压紧定位、小型料道的挡料分料、检测工位的探针进给动作，都能看到这类气缸的应用。从结构设计来看，整体采用圆形缸筒搭配端盖铆压的密封形式，缸体表面做硬质氧化处理，兼顾轻量化与耐磨性能，活塞杆表面镀硬铬处理，降低往复运动的摩擦阻力，同时提升防锈能力，适配车间多尘、有少量切削液飞溅的常规工业环境。进出气口布置在缸体尾部的端接位置，采用侧接式气路接口，能减少管路弯折带来的空间占用，两端带轴向安装耳孔，可直接通过销轴铰接在安装支架上，也可配合法兰、脚架附件实现多种安装姿态，适配不同设备的布局需求。设计过程中优先考虑了紧凑性需求，缸体外径控制在极小范围内，活塞杆伸出端自带外螺纹连接段，可直接连接压头、夹爪等执行端头，无需额外加装过渡接头，减少整体安装长度。缸筒内部采用组合式密封结构，活塞与缸壁间用耐磨环加Y型密封圈的组合，既保证低压启动的顺滑性，又能避免长期往复运动出现的内泄漏问题，两端带可调缓冲结构？不，这款是微型笔形缸，采用橡胶缓冲垫，在行程末端实现软接触，降低活塞撞击端盖的噪音与冲击，适合对运行噪音有要求的电子装配车间场景。安装边界上，缸体总长度随行程匹配，20缸径对应50行程的规格下，缩回状态总长度可适配多数小型工装的安装间距，径向尺寸不超过25mm，能嵌入狭窄的设备墙板间隙中，气路接口采用通用M5螺纹规格，可直接对接常规气动软管快插接头，无需特殊转接配件。实际选型应用中，这类气缸通常搭配二位五通电磁阀使用，供气压力范围在0.1-0.8MPa区间，可通过调压阀灵活调整输出推力，满足不同压紧力需求，相比同行程的标准气缸，整体重量减轻40%以上，对移动工装的负载影响更小，比如在小型机械手的末端执行机构上，能降低手臂的运动惯量，提升动作响应速度。结构建模过程中，所有配合尺寸均按照气动元件行业通用公差设定，缸筒与端盖的配合采用H7/h6小间隙配合，保证同轴度的同时便于装配，活塞杆与前端盖的导向段采用加长铜套导向，避免活塞杆伸出时出现径向晃动，保证执行动作的直线精度，适配需要精准对位的装配、检测工位。
