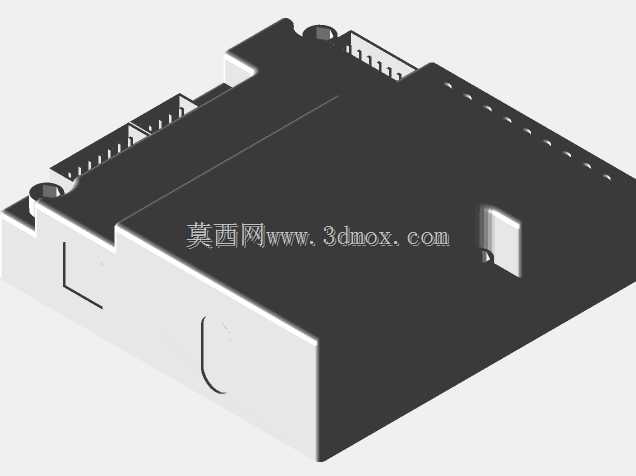

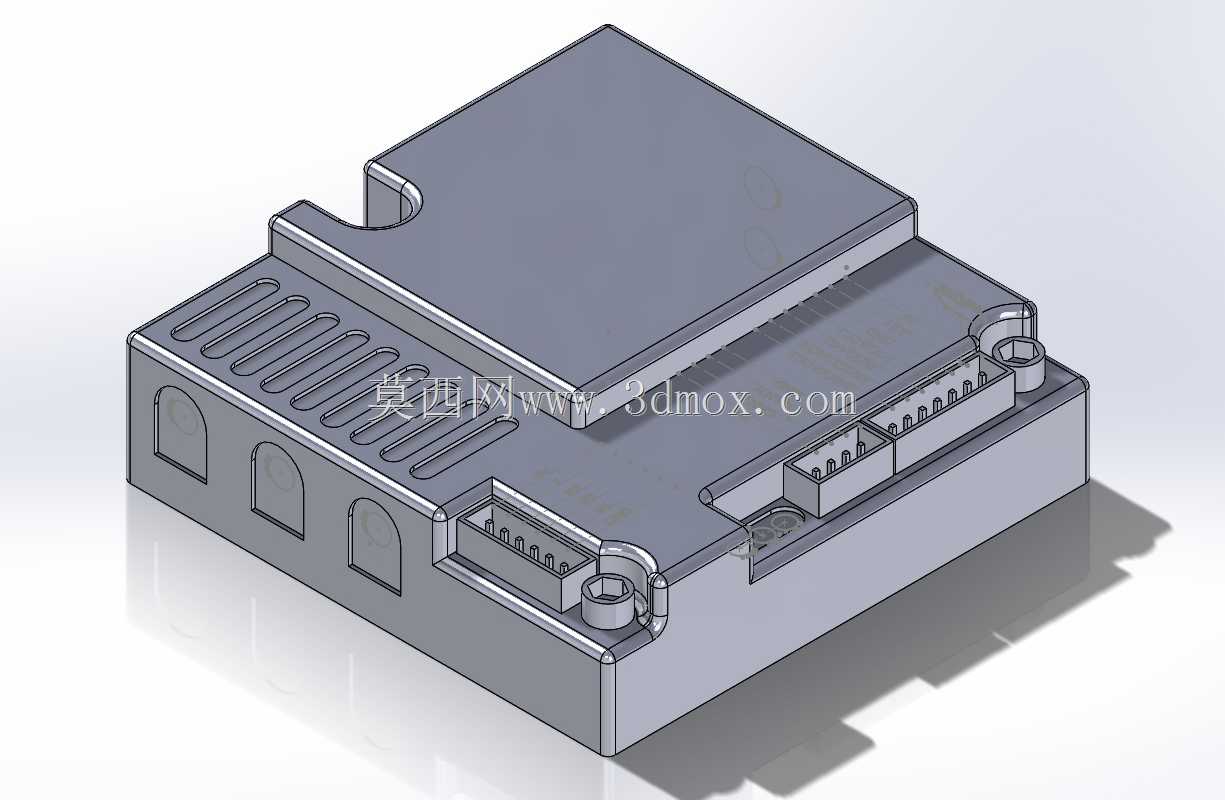

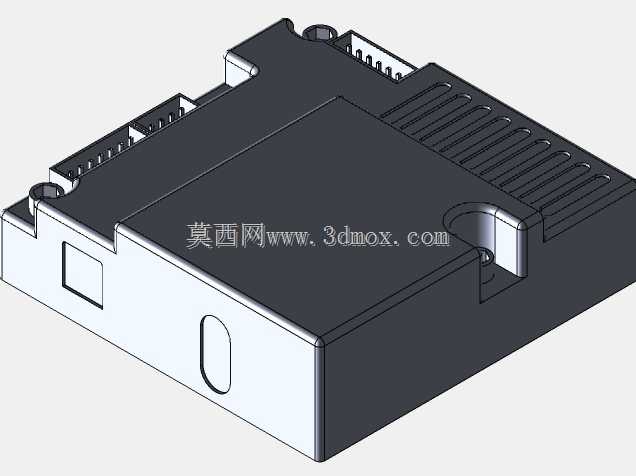

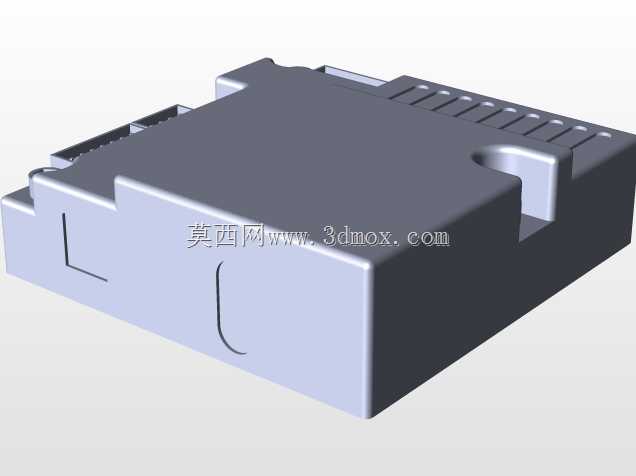

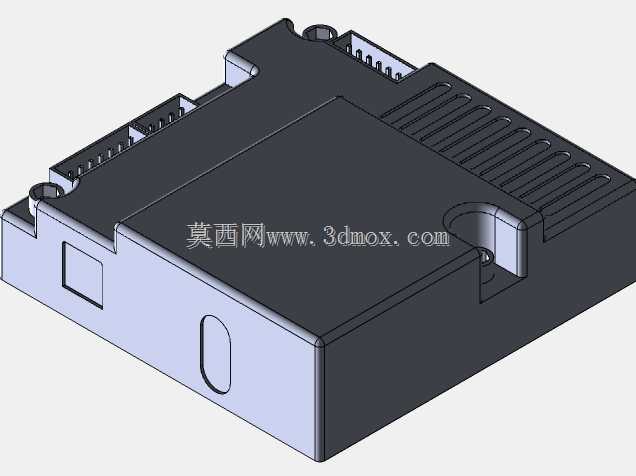

电动滑板车FOCBOX能量聚焦控制盒结构

该控制盒作为电动滑板等小型电动代步设备的核心电驱控制载体，主要承担无刷电机的磁场定向控制运算、动力输出调配、运行状态信号采集处理的核心功能，适配小型个人电动出行设备的紧凑安装空间需求，可在户外骑行的复杂振动、温变环境下稳定承载内部PCB控制板、功率MOS管、接线端子等核心电子元器件。从结构设计逻辑来看，整体采用分层叠合的壳体布局，上层壳体做了局部凸起的避让结构，专门适配内部板卡上高度突出的电容、接插件等元件，避免壳体与板卡元件产生装配干涉；下层壳体侧面预留了多组不同规格的接线端口位，包含动力线接线位、霍尔信号接线位、通讯调试接口位，端口处做了内凹的防护结构，可减少接线端受外力拉扯导致的焊点脱落风险，同时降低户外使用时灰尘、溅水直接侵入端口的概率。壳体表面设计有多组平行排布的散热格栅，对应内部功率器件的安装位置，可通过壳体自身的导热路径将功率器件工作产生的热量通过格栅向外散出，无需额外加装散热风扇即可满足持续大电流输出时的散热需求，同时格栅的凸起结构也能提升壳体整体的结构刚性，降低受外力挤压时的形变量。壳体边角处做了圆弧过渡处理，既可以减少装配过程中的锐边划伤风险，也能降低设备摔碰时边角处的应力集中，避免壳体开裂。安装边界方面，壳体底部预留了带安装孔的固定柱，固定柱的孔位间距适配多数电动滑板的甲板安装孔位标准，安装时可直接通过螺丝将控制盒固定在甲板下方的预留安装位，无需额外做打孔改装；壳体的整体外形轮廓做了切角避让，可避开滑板甲板下方的电池仓、走线槽的安装空间，不会与周边部件产生装配冲突。从实际应用场景来看，这类控制盒除了适配电动滑板外，也可经过参数适配后用于小型电动平衡车、便携电动助力装置、小型服务机器人的动力控制单元，结构设计上充分考虑了小型便携电动设备的空间受限、使用环境复杂、装配维护便捷性的需求，壳体的合缝处做了止口设计，既可以提升上下壳装配的定位精度，也能在合缝处形成迷宫式防护结构，提升壳体的整体防护能力，接线端口旁预留了标识刻印位，可在壳体表面直接刻印端口定义标识，方便装配和后期维护时的线路对接，避免错接线路导致的控制板烧毁问题。
