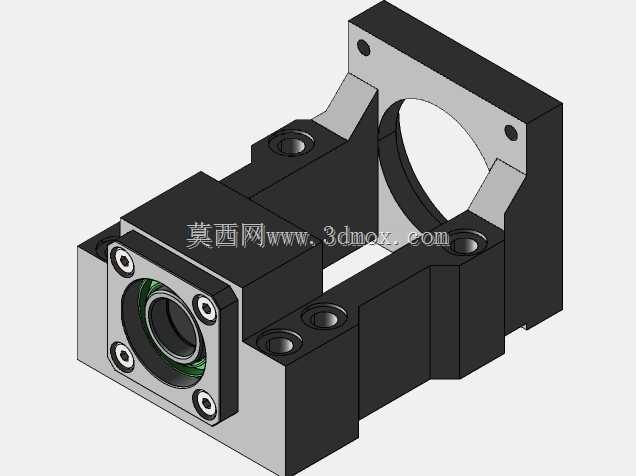

NEMA24电机法兰带轴承传动连接座

这款传动连接座主要面向中小型自动化直线传动模组的集成设计场景，在点胶设备、小型数控雕铣工作台、单轴往复移栽机构、皮带线顶升移栽单元中都能见到同类结构的应用，核心作用是完成伺服电机与滚珠丝杠的刚性同轴连接，同时承担丝杠端的径向与轴向载荷支撑，省去设计人员额外拆分电机安装板、轴承支撑座的建模工作量，也能避免分体式安装带来的同轴度累积误差。从结构设计逻辑来看，该部件采用一体化铸铝或钢件铣削成型的主体框架，一侧预留NEMA24标准伺服电机的安装法兰止口与螺丝孔位，止口尺寸严格匹配对应规格电机的定位凸台，保证电机输出轴与安装基准面的垂直精度；靠近丝杠的一侧集成了内径15mm的轴承安装腔，可适配角接触球轴承或深沟球轴承的压装需求，轴承位的台阶高度经过公差核算，能保证轴承压装后端面与安装面齐平，避免轴承外圈受力不均导致的运转异响。安装边界方面，整体结构的底部预留了对应直线导轨滑台的安装孔位，可直接固定在20mm规格滚珠丝杠对应的线性模组底板上，侧面的加强筋结构在不增加整体壁厚的前提下提升了框架的抗扭刚度，避免电机高速启停时连接座产生形变影响传动精度；中间的镂空区域既给电机轴与丝杠的联轴器预留了足够的安装操作空间，也能减轻整体部件重量，降低移动负载的惯量。在实际选型应用中，这类集成式连接座相比分体式的电机安装板+轴承座组合，能大幅缩短装配时的调校时间，装配工人只需依次完成电机固定、轴承压装、联轴器锁紧、底座与模组底板固定这几个步骤，无需反复打表调整电机轴与丝杠的同轴度，能有效提升整机组装效率；同时一体化结构的共振频率更高，在电机高速运转时能减少结构震颤，提升丝杠传动的重复定位精度，适合对传动稳定性有要求的中轻载直线传动场景。结构细节上，所有安装孔位都设计了对应的沉头或避让空间，螺丝锁紧后不会突出安装平面影响其他部件装配，轴承腔位置还预留了润滑脂加注的通道空间，方便后期维护时补充润滑，延长轴承使用寿命。
