开槽连杆式往复运动转换轭机构

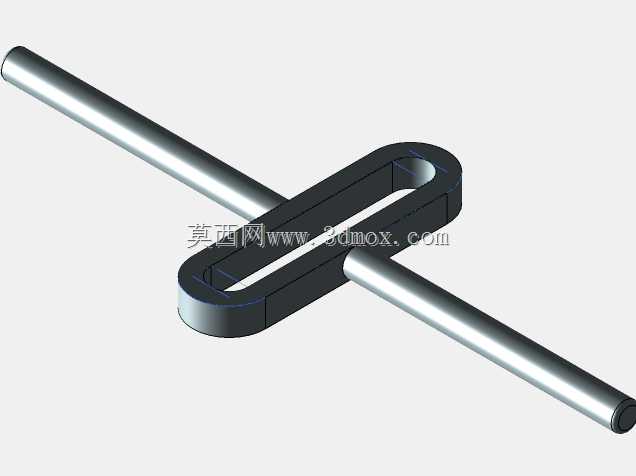

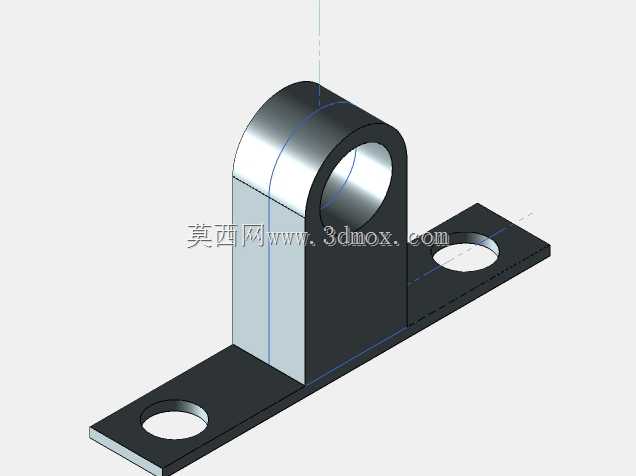

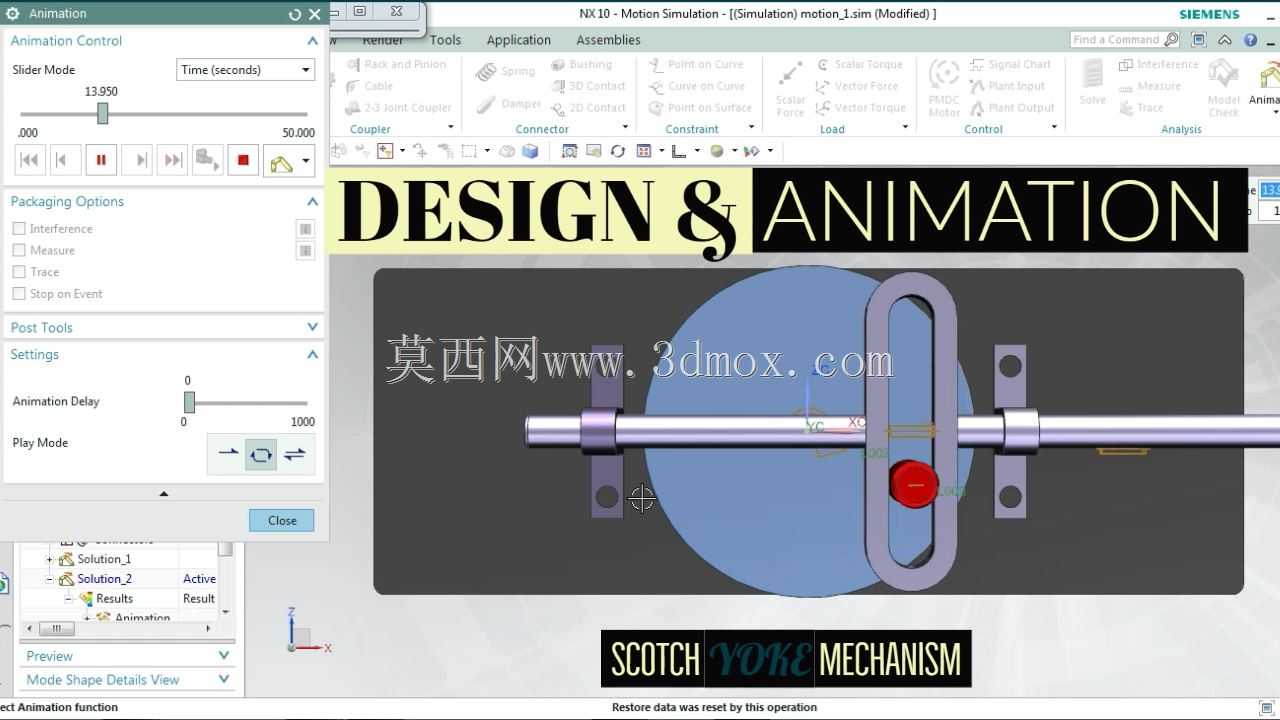

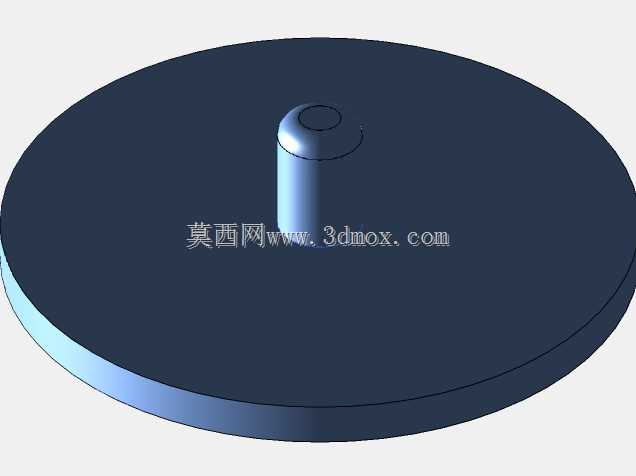

在各类需要实现直线往复与旋转运动互换的工业场景中，这类开槽连杆式轭机构是十分经典的传动结构，常见于小型冲压设备的进给单元、计量泵的动力端、老式蒸汽机的配气结构以及部分自动化生产线的间歇送进工位，能够在不借助复杂齿轮组的前提下，完成两种基础运动形式的平稳转换，相比曲柄滑块结构，它的侧向力更小，滑动副的磨损速率更低，适合中低转速、中等负载的连续作业工况。从结构设计逻辑来看，这套机构的核心是开有通槽的滑动轭体，旋转部件上的偏心销直接嵌入槽内，当旋转端做整周回转时，偏心销会在槽内上下滑动，同时推动轭体沿导轨方向做直线往复运动；反过来如果给轭体输入直线往复动力，也能带动旋转轴完成回转输出，整个传动链没有冗余的中间传动件，传动效率可以保持在较高水平，日常维护只需要定期给滑动槽和导向轴加注润滑脂即可，不需要复杂的调校流程。安装边界上，轭体的导向轴需要配置两个同轴的支撑座，两支撑座的同轴度公差需要控制在0.02mm以内，避免轭体运动时出现卡滞；偏心销的偏心距直接决定了轭体的直线行程，设计时可以根据实际需要的往复行程调整偏心距数值，不需要改动轭体的主体外形尺寸，适配性较强。槽的内壁需要做表面淬火处理，硬度达到HRC45-50，减少偏心销长期滑动带来的磨损失效，轭体本身的材质一般选用45号钢调质处理，兼顾结构强度和加工成本，导向轴与轭体的连接部位采用间隙配合，配合公差选H7/g6即可，保证滑动顺畅的同时不会出现过大的旷量。在实际选型应用时，需要注意旋转端的转速不能过高，否则偏心销的离心力会带来额外的振动，一般适用转速区间在每分钟100转到500转之间，负载方向需要与轭体的运动方向保持同轴，避免产生额外的倾覆力矩，损坏导向支撑结构。
