闭环步进电机用混合伺服驱动器结构

　　在非标自动化设备的电控系统搭建环节，步进电机的失步问题一直是中小负载点位运动场景里的常见痛点，开环步进系统在负载波动、启停加速度设置偏高的工况下，很容易出现实际走位与指令脉冲不符的情况，后期排查故障往往要耗费大量调试时间，而混合伺服驱动单元的出现，刚好填补了开环步进与通用交流伺服之间的成本与性能空白，这类驱动单元搭配带编码器反馈的闭环步进电机使用，能够实时比对转子实际位置与指令位置的偏差，动态调整输出电流，既保留了步进电机低速高扭矩输出的特性，又解决了传统开环方案的失步问题，在3C装配、点胶作业、小型传送带定位、雕刻机进给轴这类对成本敏感又需要一定位置精度的场景里应用十分广泛。

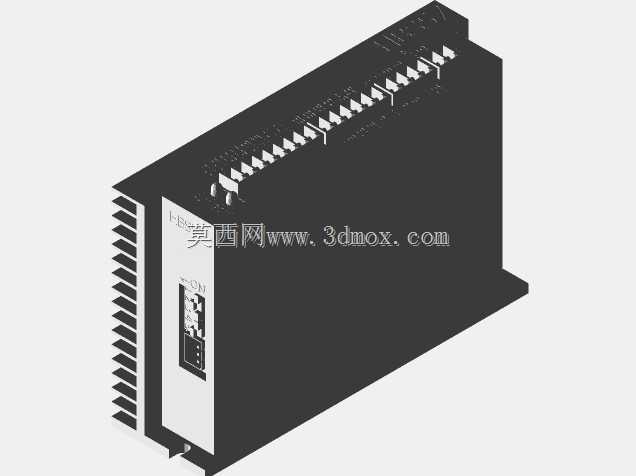

　　从结构设计层面来看，这款混合伺服驱动器采用了标准的导轨安装式长方体壳体布局，壳体主体选用冷轧钢板冲压折弯成型，表面做黑色哑光喷塑处理，既能够屏蔽内部功率器件工作时产生的电磁干扰，避免对周边的传感器、通讯模块造成信号串扰，也能提升壳体的耐磨与抗锈蚀能力，适应车间内多粉尘、存在少量油污的使用环境。壳体一侧设计了密集的平行散热鳍片，这部分结构是和壳体一体冲压成型的，没有额外拼接散热块，既减少了装配工序，也能让内部功率板上的MOS管、整流桥这类发热器件通过导热硅胶垫直接将热量传导到鳍片区域，依靠自然对流完成散热，在额定负载工况下不需要额外加装散热风扇，避免了风扇积灰、轴承磨损带来的后期维护问题，也能降低设备运行时的噪音。

　　壳体正面的接线区域做了分层布局，上端是整排的螺丝压接式接线端子，从端子排布来看，依次覆盖了电源输入、电机相线连接、编码器信号接口、通用IO输入输出、脉冲方向指令输入这几个功能区块，每个端子旁都预留了丝印标识的位置，方便现场接线时快速对应点位，减少接错线的概率。正面中部设置了拨码开关与状态指示灯区域，拨码开关可以用来设置驱动的细分步数、电流等级、响应带宽这类核心参数，不需要连接上位机软件就能完成基础参数配置，适合现场快速调试的需求；状态指示灯则可以通过不同的闪烁频率与颜色，反馈驱动的上电状态、运行状态、故障类型，比如过流、过压、编码器断线这类常见故障，都能通过指示灯直接读取，不用连接软件排查，降低现场运维的门槛。正面下部预留了接地标识的接线点位，按照电气安全规范，驱动壳体必须可靠接入设备接地排，避免静电累积或者漏电时对操作人员造成伤害，也能进一步提升电磁兼容性能。

　　从安装边界尺寸来看，这款驱动器的宽度、高度与深度都适配标准的DIN导轨安装卡扣，背部自带的弹簧卡扣可以直接卡装在35mm标准电气安装导轨上，不需要额外打孔固定，在电控柜内排布时，相邻两个驱动器之间只需要预留10mm左右的散热间隙即可，不需要预留过大的走线空间，因为所有接线端子都布置在正面，柜内布线时可以直接从正面走线槽引线接入，能够有效压缩电控柜的整体安装空间。壳体底部设计了两个小尺寸的定位凸台，当驱动器卡装到导轨上之后，凸台会贴合导轨下沿，避免设备运行过程中因为振动导致驱动器从导轨上滑脱，提升长期运行的结构可靠性。

　　在进行三维建模的时候，这款驱动器的结构细节还原需要重点关注几个部分：首先是散热鳍片的间距与深度，每一片鳍片的厚度在1mm左右，鳍片之间的间隙保持均匀，建模时不能出现鳍片厚薄不一或者间隙偏差的情况，否则会影响整体外观的真实感；其次是接线端子的高度与间距，每个端子的螺丝孔位置、压接片的尺寸都要和实物匹配，因为很多工程师在做电控柜布局布线的三维仿真时，需要根据端子位置预留接线的弯曲半径，如果端子尺寸偏差过大，会导致后期布线仿真的结果和实际装配出现偏差；还有正面的拨码开关与指示灯区域的凹凸结构，拨码开关的拨柄突出壳体表面的高度、指示灯的透光孔直径都要准确还原，不能做成平面贴图的形式，否则在做装配干涉检查的时候，容易忽略这些突出结构和柜内其他元件的干涉问题。

　　从实际选型适配的角度来说，这类混合伺服驱动器通常适配57、86系列的闭环步进电机，这款HBS57型号对应的就是57机座的闭环步进电机，输出电流范围可以覆盖常用的57系列电机的额定电流需求，在做设备结构设计的时候，只要电控柜内预留出对应的安装空间，确认供电电压与电机参数匹配，就可以直接选用，不需要额外做结构改装。建模时还原的安装卡扣结构、接线端子位置、散热鳍片形态，都能够直接用于电控柜的三维布局设计，提前排查安装干涉、走线空间不足这类问题，减少后期实物装配时的修改工作量。
