高精度DH060行星齿轮传动箱结构设计

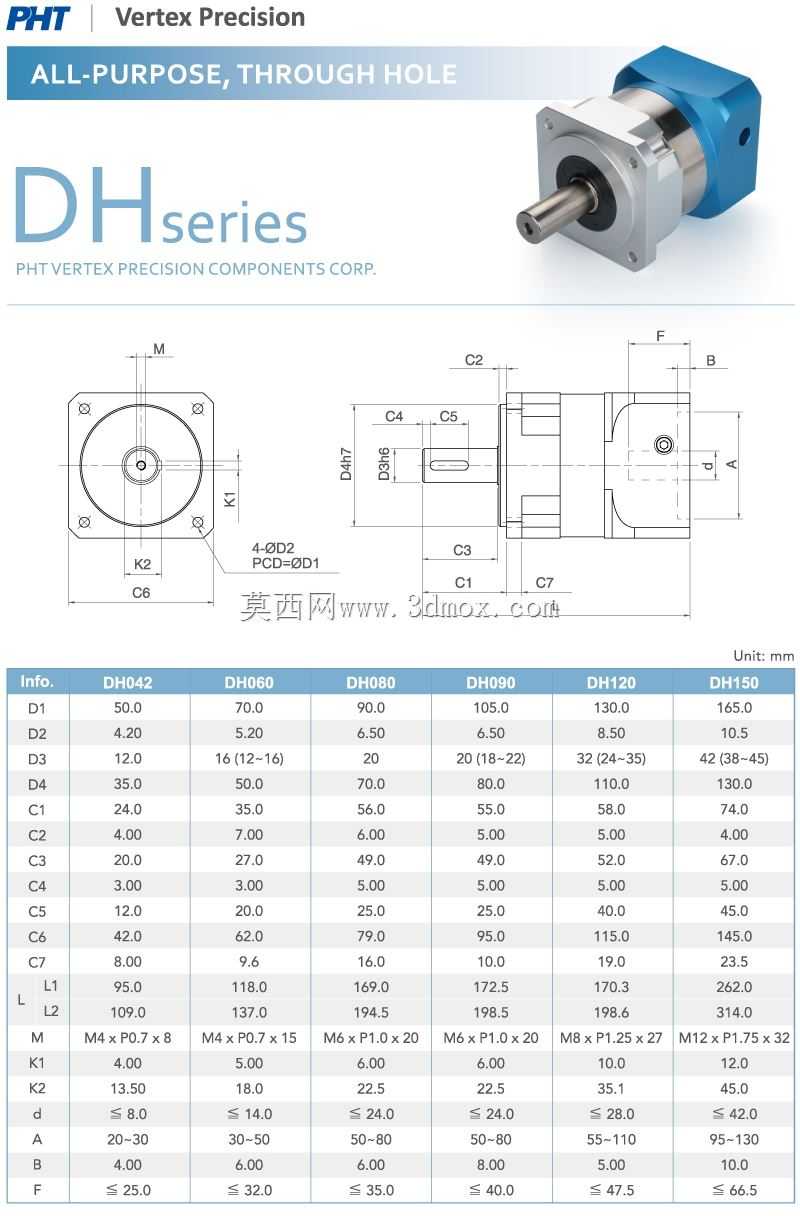

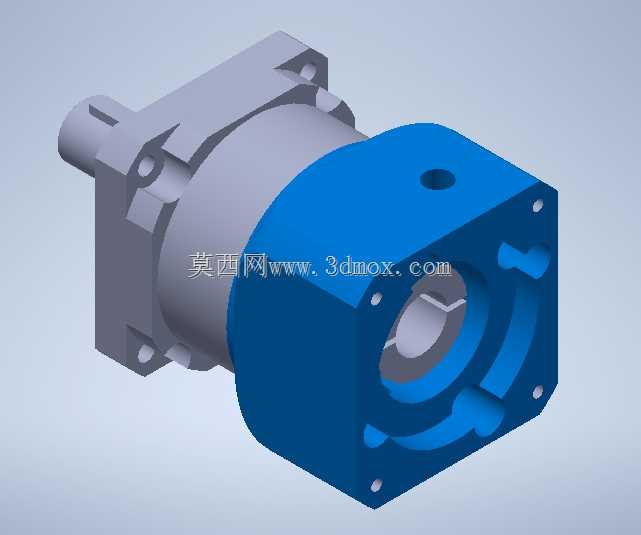

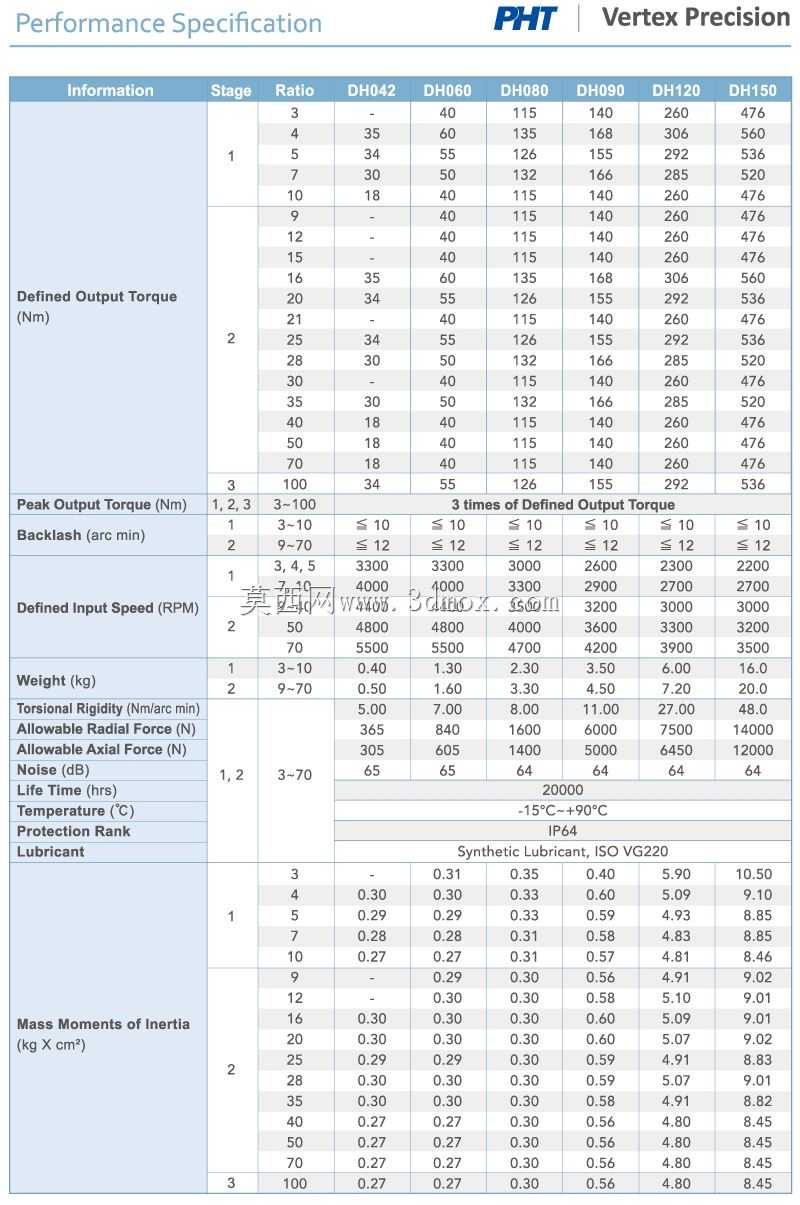

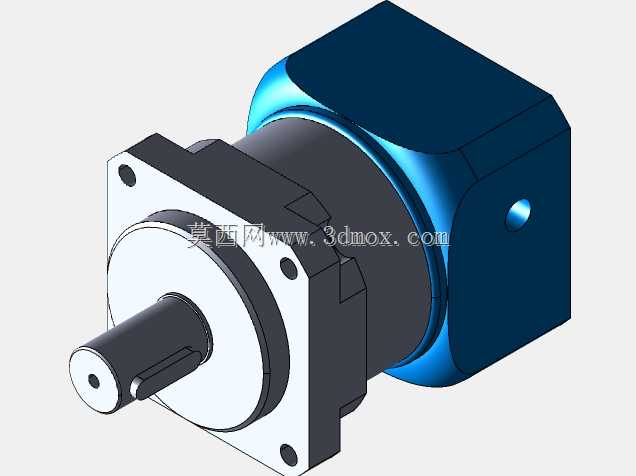

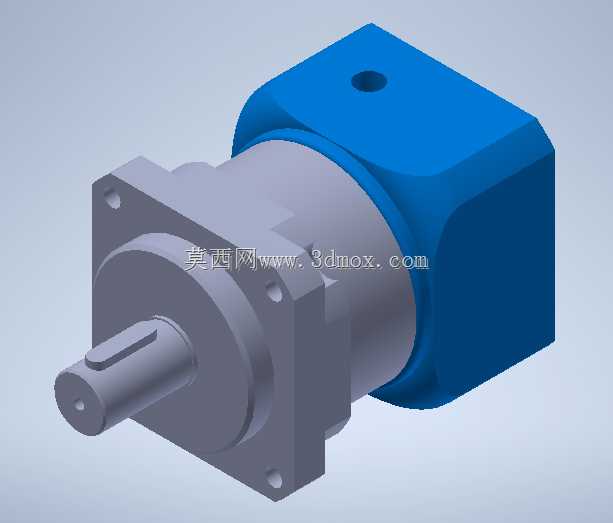

这款DH060规格的行星齿轮传动结构，在自动化产线、精密机床进给轴、工业机器人关节、伺服电机配套传动场景中有着极高的适配性，核心作用是在伺服动力输出端完成转速匹配与扭矩放大，同时保证传动链路的回程误差控制在极小范围内，满足高精度工位的定位需求。从结构设计逻辑来看，该传动箱采用内齿圈与输出端壳体一体化的布局思路，输入端采用标准法兰安装接口，可直接适配市面主流规格的伺服电机、步进电机输出轴，无需额外定制转接法兰，大幅降低选型阶段的适配工作量。输入端的轴伸采用带键槽的圆柱轴结构，可通过键连接传递扭矩，轴端预留的中心孔可用于安装时的同轴度找正，也可适配轴向锁紧结构，避免高速运转时轴系发生窜动。行星轮系的排布采用单级行星传动架构，太阳轮直接与输入轴联动，三个行星轮均匀分布在行星架上，同时与太阳轮、内齿圈啮合，这种均布设计可让啮合载荷均匀分散到每个轮齿上，相比平行轴传动结构，同等体积下能传递更大的额定扭矩，同时传动过程的振动与噪音也能得到有效控制。安装边界方面，输入端法兰采用方形安装面，四个安装孔呈对称分布，孔位公差严格按照通用伺服安装尺寸设计，输出端壳体采用方形带圆弧过渡的结构，既保证了壳体的结构刚性，也能在密集安装场景下减少相邻设备的空间干涉。壳体与端盖的配合面采用止口定位结构，装配时可自动保证同轴度，减少人工调整的误差，连接螺栓采用内六角圆柱头螺钉，沉孔设计可避免螺栓头突出壳体表面，进一步压缩安装所需的外部空间。在实际选型应用中，这款传动箱可直接安装在伺服电机与负载之间，不需要额外增加支撑结构，自身的角接触轴承组可同时承受径向与轴向负载，能适配带轮、链轮、丝杠等多种负载连接形式，不管是用于数控机床的XYZ轴进给传动，还是自动化分拣设备的动力传输，亦或是包装机械的工位分度传动，都能稳定输出动力。设计过程中对轮齿的修形做了针对性优化，可抵消部分装配误差带来的啮合冲击，长期满负载运转下也能保持稳定的传动精度，不会因为轮齿磨损快速增大回程间隙。壳体表面的蓝色密封环区域是输出端的动密封安装位，采用双唇口密封圈结构，可有效阻挡外部粉尘、切削液进入箱体内部，同时防止箱体内的润滑脂泄漏，适配车间多粉尘、有切削液飞溅的复杂工况，日常维护仅需按照额定运行周期补充润滑脂即可，不需要频繁拆解检修。
