新浦精密行星齿轮传动箱体结构

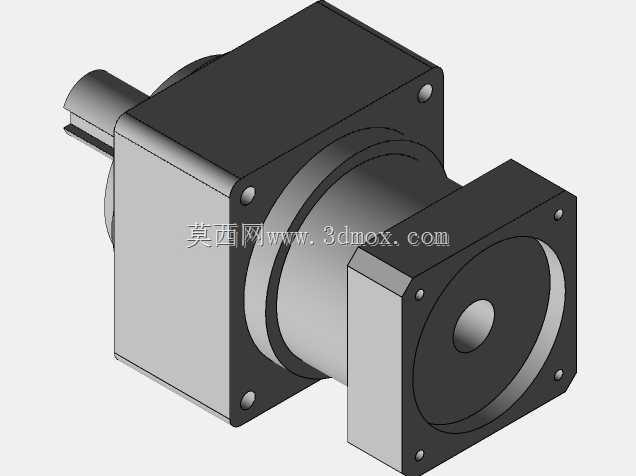

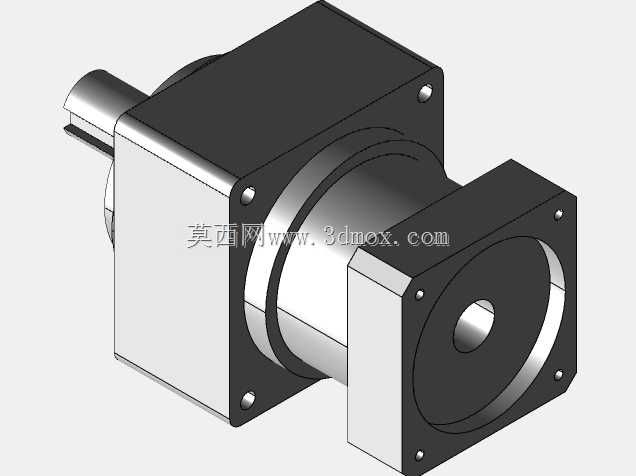

这款行星齿轮传动箱体，是伺服传动系统里常用的配套减速单元，日常在自动化产线的伺服进给轴、包装设备的分度传动、数控机床的伺服刀库驱动、电子制造设备的精密位移机构里都能见到它的应用场景，核心作用是匹配伺服电机的高转速低扭矩输出特性，通过行星轮系的减速增扭，把电机输出的转速降到负载端需要的区间，同时放大输出扭矩，保障传动过程的精度与刚性。从结构设计来看，这款箱体采用方形法兰安装结构，输入端和输出端都做了标准的安装定位止口，输入端适配常规伺服电机的安装法兰尺寸，止口与电机定位凸台采用间隙配合公差，安装时可以快速完成同轴度找正，不需要额外做复杂的调校；输出端采用轴伸式输出，轴端做了标准的键槽结构，方便和负载端的联轴器、同步带轮或者齿轮做周向固定，传递扭矩时不会出现打滑偏移。箱体的外形采用方正的切削加工结构，四个角预留了贯通的安装螺栓孔，安装时可以从输入端或者输出端两个方向穿装螺栓，适配不同设备的安装空间限制，不管是法兰贴装还是侧壁固定都能满足安装需求。内部轮系采用行星减速结构，太阳轮输入、内齿圈固定、行星架输出的经典传动方案，这种结构的优势是传动比覆盖范围广，同体积下能传递的扭矩比普通平行轴齿轮箱更大，同时传动回程间隙可以控制在很小的范围内，适合需要正反转频繁切换、定位精度要求高的传动场景。设计时箱体的壁厚做了针对性的加强，在轴承安装位、内齿圈配合位都做了加厚处理，避免高速重载传动时箱体出现形变，影响齿轮啮合精度；两端的轴承位采用同轴度一次装夹加工的工艺方案，保障输入轴、输出轴的同轴度误差控制在允许范围内，减少传动过程中的振动与噪音，延长轴承和齿轮的使用寿命。在安装边界上，这款箱体的整体轴向尺寸紧凑，不会占用过多的设备安装空间，方形法兰的对角安装孔距适配市面上主流的同规格伺服电机安装尺寸，替换原有减速单元时不需要改动设备的安装孔位，直接就能完成换装；输出轴的轴径、键槽尺寸也符合通用传动件的配套标准，选型时不需要额外定制配套的传动连接件，能缩短设备的组装调试周期。日常选型时，这款齿轮箱可以根据负载的额定扭矩、峰值扭矩、需要的减速比、允许的回程间隙等级来匹配对应的规格，适配不同功率等级的伺服电机，在需要精密传动的自动化场景里，能有效提升传动系统的刚性与负载能力，避免电机因为负载过大出现丢步、过载报警的问题。
