模块化关节拼接式人形机器人结构设计

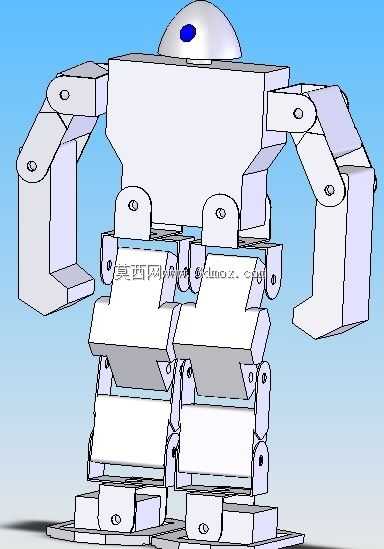

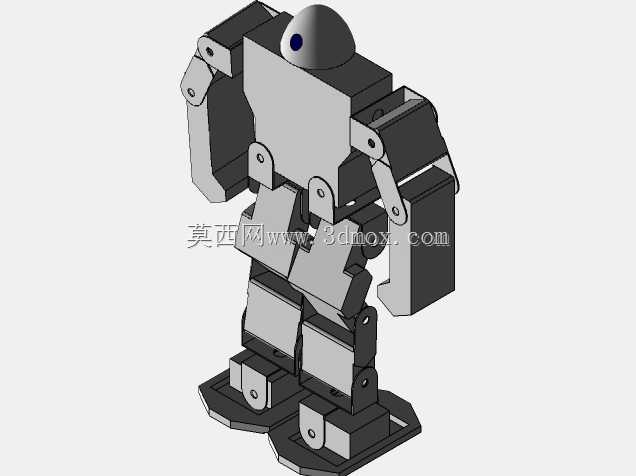

这款人形结构采用全模块化拼接思路，躯干、上肢、下肢各段均通过独立的铰接关节实现连接，每一处关节都预留了转动副的安装空间，可直接适配标准舵机或微型转轴组件，无需额外加工转接件。从实际应用场景来看，该构型可直接用于科教类仿生机器人实训平台搭建，也可作为小型服务机器人的基础机械载体，适配高校机器人工程专业的结构设计教学、青少年科创竞赛的机器人本体开发，还能作为仿生运动算法验证的硬件载体，为步态规划、肢体动作调试提供可靠的机械支撑。

设计过程中优先考虑了加工与装配的便捷性，所有结构件均采用等厚板材挤出成型的思路，没有复杂的曲面特征，常规的激光切割、3D打印工艺都能快速完成零件加工，单批次零件加工周期可控制在4小时以内，装配时仅需标准销轴与紧固件即可完成整体拼接，不需要专用工装辅助。肢体各段的尺寸比例参考了常规小型人形机器人的通用参数，上肢大臂、小臂长度比例控制在1:0.85，下肢大腿、小腿长度比例控制在1:0.9，整体站立重心落在双脚支撑面的几何中心区域，静态放置时不会出现侧倾、前倾的失稳问题。

关节转动范围经过了边界校核，肩关节可实现前后120度、左右60度的摆动，肘关节可实现0到135度的屈曲，髋关节可实现前后90度、左右45度的转动，膝关节屈曲范围可达0到150度，完全满足行走、抬手、下蹲等基础仿生动作的运动需求，不会出现结构干涉导致的动作卡滞。躯干部分采用分层堆叠的结构设计，上层预留了头部传感器的安装位，可直接固定视觉模块、语音采集模块，中层腔体可容纳控制板、电池等核心元器件，下层与髋关节的连接座采用一体化设计，避免了分体连接带来的结构刚度不足问题。

安装边界方面，整体结构的外接轮廓宽度不超过220mm，站立高度控制在380mm左右，所有关节的铰接点都与肢体段的中性面重合，运动过程中不会产生额外的偏载力矩，能有效降低关节驱动件的负载损耗。足部采用平底支撑结构，支撑面面积经过配重校核，单脚支撑时的稳定裕度可达0.32，满足单腿站立、慢步行走等动作的稳定性要求。各结构件的连接孔位均采用标准化孔径设计，可兼容市面上主流的微型舵机安装尺寸，开发者不需要重新打孔适配，可直接完成驱动组件的快速装配，大幅缩短原型机的开发周期。
