电容式触摸感应按键模块结构设计

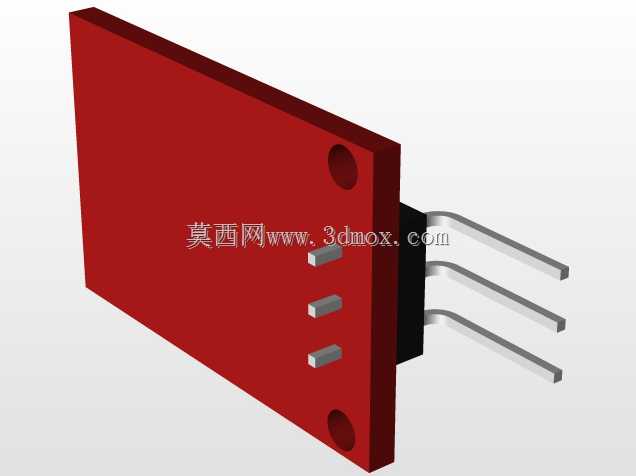

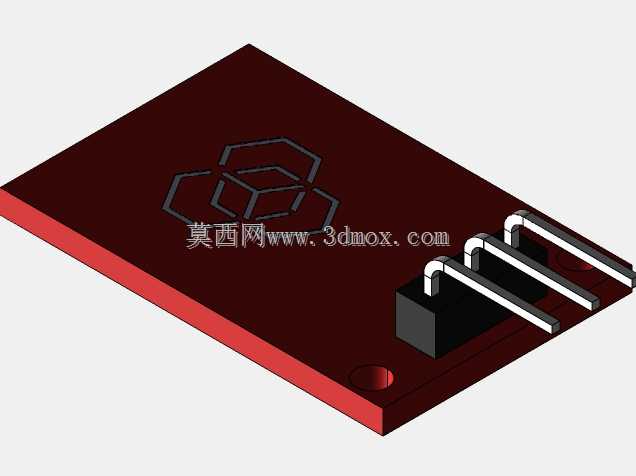

这款触摸按键模块的结构设计，首先要匹配嵌入式控制场景的安装需求，在小型智能终端、工控操作面板、家用小电器触控改造项目里，这类模块常用来替代传统机械按键，避免机械触点长期按压产生的磨损、氧化接触不良问题。从结构边界来看，模块采用矩形PCB基板设计，基板边缘预留了标准安装孔位，孔位间距适配通用面板的开孔尺寸，安装时可通过螺丝直接固定在面板内侧，感应面贴合面板内壁即可实现非接触式触控触发，不需要在面板上开设突出按键的通孔，能提升操作面板的整体密封性，适配有防尘、防泼溅要求的使用场景。模块的引脚采用直插式排布，三个引脚分别对应电源、信号输出、接地端，引脚长度预留了常规波峰焊的吃锡余量，焊接时不需要额外剪脚即可适配2.54mm标准间距的排针座，方便在原型验证阶段快速插拔替换。设计过程中，基板上的感应铜箔区域做了等距铺铜处理，边缘预留了足够的绝缘距离，避免引脚焊接时的焊锡溢出造成感应区域短路，模块上的信号处理元件布局集中在基板靠近引脚的一侧，感应区域完全空置，减少元件金属外壳对触控电场的干扰。实际选型应用时，要注意模块的整体厚度，基板加引脚的总高度控制在常规面板内侧的安装间隙范围内，不会和面板后方的其他电路元件产生结构干涉，模块的边角做了圆弧倒角处理，安装时不会划伤操作人员的手部，也不会刮损面板内侧的绝缘涂层。不同于机械按键需要预留按压行程空间，这款触摸模块的安装只需要保证感应面和面板紧密贴合即可，不需要预留活动间隙，能大幅压缩操作面板的整体厚度，在薄型化的智能设备设计里有明显的结构优势。模块的基板采用常规FR-4材质，表面做了阻焊层处理，红色阻焊层的辨识度较高，在批量装配时能快速和其他电路模块做区分，减少错装概率。引脚部分做了镀锡处理，抗氧化能力强，长期在常规工业环境下使用也不会出现引脚氧化导致的焊接不良问题。在做结构适配时，只需要根据模块的长宽尺寸在面板内侧预留对应的安装沉台，将模块嵌入沉台后用螺丝固定即可，不需要额外设计复杂的卡扣结构，能简化面板的结构设计流程，缩短产品开发周期。
