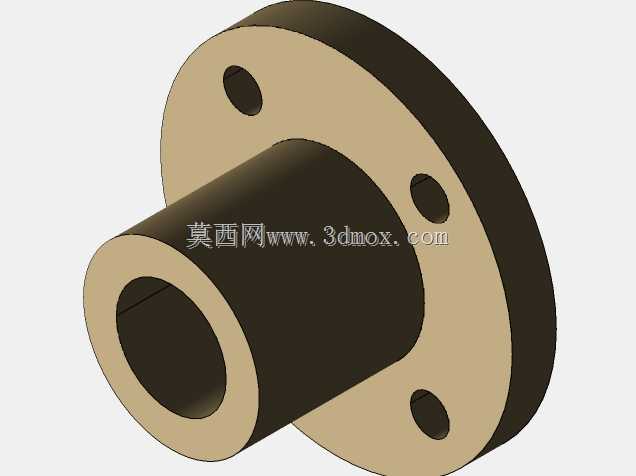

带法兰安装座的梯形传动丝杠螺母

这款带法兰结构的梯形丝杠螺母，是直线进给传动系统里的核心转换部件，主要作用是把丝杠的旋转运动转化为滑台、执行端的直线往复运动，在数控改造、小型进给工作台、包装设备送料机构、3D打印设备Z轴升降、印刷设备对位调整机构里都有广泛应用。不同于常规的圆螺母结构，这款螺母自带一体式圆形法兰安装座，法兰盘上均匀分布4个沉头安装孔，安装时不需要额外加工螺母锁紧套或者抱箍结构，直接通过螺栓就能把螺母固定在移动滑台的安装面上，安装定位精度更高，也能避免传统抱箍锁紧带来的螺母同轴度偏差问题。设计时优先考虑了传动过程中的受力均匀性，法兰盘与螺母主体采用一体式过渡结构，没有拼接焊缝或者装配间隙，在承受轴向载荷的时候，应力会均匀分散在法兰根部，不会出现局部应力集中导致的法兰断裂问题。内孔采用梯形螺纹牙型，相比普通三角螺纹，梯形螺纹的牙侧角更小，传动效率更高，同时牙根强度更好，能承受更大的轴向载荷，螺纹配合间隙经过优化设计，既保证传动过程中不会出现卡顿，也预留了合理的润滑脂存储空间，日常维护时只需要定期在螺纹副涂抹润滑脂，就能大幅降低磨损速度，延长使用寿命。外形上螺母主体分为两段圆柱结构，上段为光轴导向段，安装时可以伸入滑台的导向孔内，进一步提升螺母与滑台的同轴度，避免传动过程中出现别劲、卡顿的问题；下段法兰盘的安装孔采用沉头设计，螺栓锁紧后头部不会突出法兰表面，不会和周边的导轨、线束等部件产生干涉，安装边界更紧凑，适合在安装空间受限的小型设备里使用。实际选型使用时需要注意，这款螺母需要和对应导程、公称直径的梯形丝杠配合使用，安装前要保证丝杠两端支撑座的同轴度，以及螺母安装面与丝杠轴线的垂直度，否则会加剧螺纹磨损，降低传动精度，甚至出现传动卡滞的问题。日常运行过程中，要避免超过额定轴向载荷的冲击负载，梯形螺纹虽然承载能力强，但过大的冲击载荷会造成牙型变形，导致传动间隙变大，进给精度下降。
