带导杆紧凑型气动执行元件结构设计

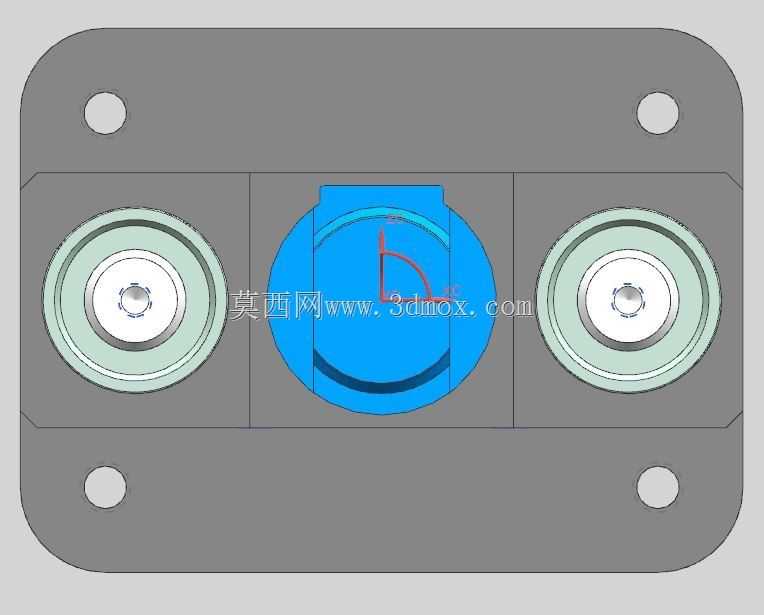

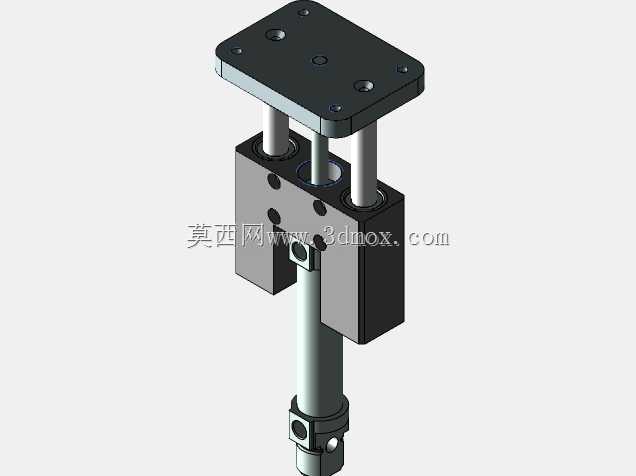

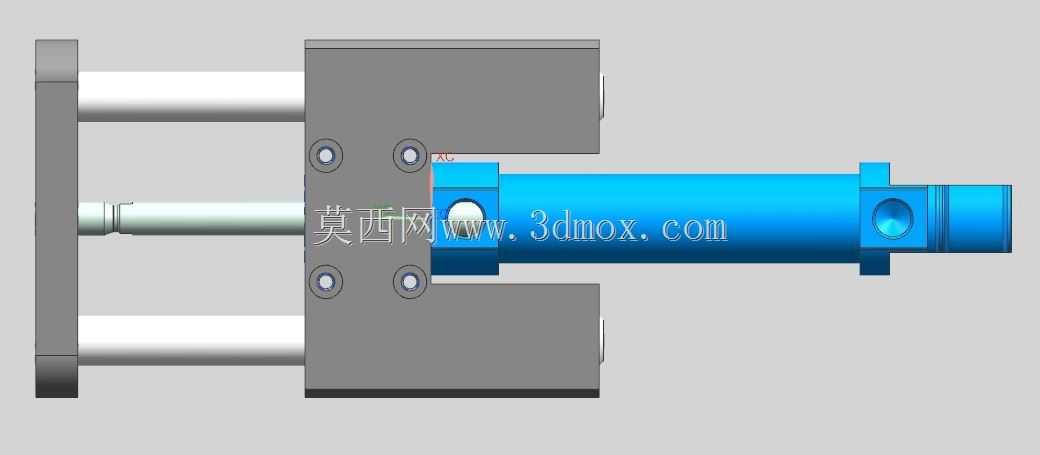

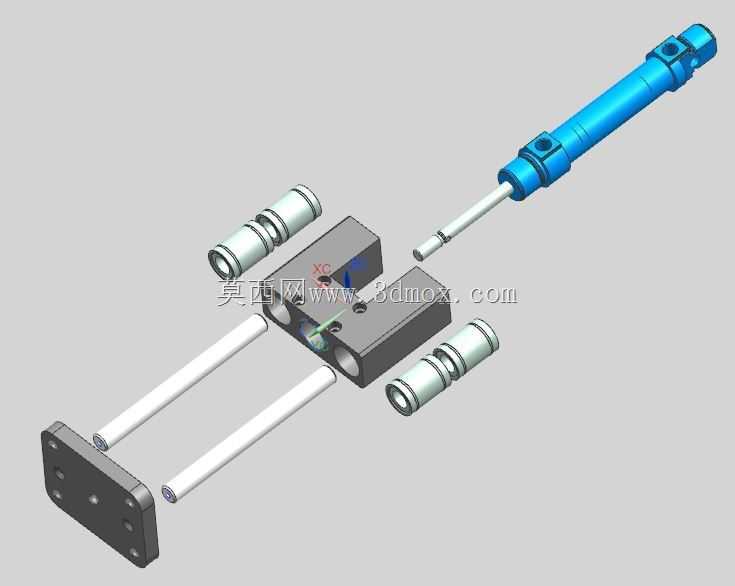

这款带双导杆的紧凑型气动执行元件，主要面向小空间安装场景下的短行程直线往复驱动需求，在3C电子装配工位的小件顶升、小型工装夹具的开合驱动、包装生产线的挡料定位、检测设备的探头进给这类对安装空间有严格限制的工况中适配性极强。不同于常规无导杆气缸需要额外搭配直线导向附件的设计，这款产品直接将两根平行导向杆与气缸缸体集成在一起，省去了外部导向结构的安装空间，同时从根源上避免了活塞杆受径向载荷出现偏磨、弯折的问题，在承受一定侧向力的工况下依然能保持稳定的直线运动精度，不需要设计人员额外核算导向结构的刚度与安装同轴度，能大幅缩短非标设备的设计周期。从结构设计逻辑来看，这款气缸采用了方形缸体的布局，顶部的安装板直接与两根导杆、活塞杆端部刚性连接，缸体内部的活塞做动时，导杆会沿着缸体两端的导向衬套做同步滑动，运动过程中抗扭转性能优异，顶部安装板不会出现周向转动，对于需要固定安装吸盘、夹爪、压头这类执行附件的场景，不需要额外增加防转结构，直接将附件锁附在顶部安装板的螺纹孔上即可使用。本次呈现的规格为缸径20mm、行程50mm的版本，整体安装边界控制得十分紧凑，缸体的长宽尺寸远小于同缸径的标准气缸搭配外部导柱的组合尺寸，安装方式支持底部直接锁附在设备安装板上，也可以通过缸体侧面的螺纹孔做侧装固定，适配不同设备的布局需求。导向衬套采用了低摩擦的耐磨材质，日常运行中不需要频繁加注润滑脂，维护成本极低，进气口设置在缸体的侧端面，气路连接后不会与周边的运动部件产生干涉，在做设备布局时只需要预留出气管的弯折空间即可。在实际选型应用中，这款气缸的输出力可以根据工作气压做线性调整，0.5MPa工作气压下的理论推力可以满足大部分小件压装、顶升、挡料的负载需求，导杆的导向精度可以控制在0.02mm以内，对于需要重复定位的进给工位完全可以满足精度要求，不会出现运行卡顿、爬行的问题。设计过程中对缸体的内部流道做了优化，进气与排气的气流阻力更小，气缸的动作响应速度更快，适合高频往复动作的工位使用，同时缸体的密封结构采用了双唇口密封圈，在长期运行工况下的漏气率极低，能有效降低压缩空气的能耗损失。
