定制兼容Arduino电机驱动转接电路板

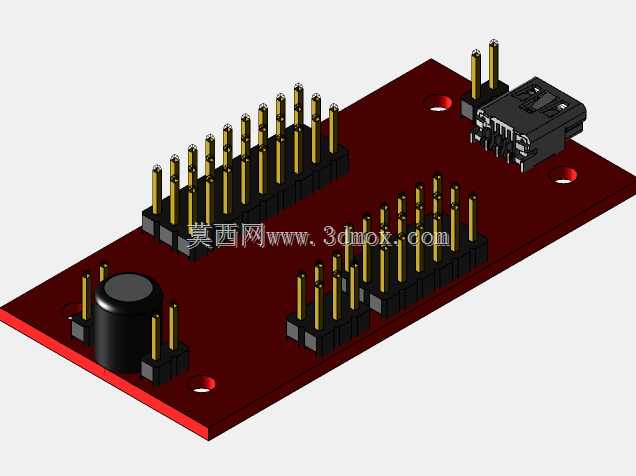

这款转接板的设计初衷，是解决小型移动机器人开发过程中，主控板与电机驱动模块接线杂乱、接口不匹配的常见痛点，在桌面级教育机器人、小型巡检移动平台、DIY创客机械装置的电控搭建场景中，这类定制转接板能大幅减少飞线带来的接触不良隐患，提升电控系统的组装效率与运行稳定性。从结构设计来看，板体采用FR-4环氧玻纤基材，整体为矩形薄板结构，四个边角预留了标准M3安装孔位，安装孔中心距匹配常用的机器人层叠架安装尺寸，可直接固定在两层亚克力或铝合金结构板之间，不会与周边的舵机支架、电池仓结构产生干涉。板载元件布局遵循信号流向优化逻辑，电源输入侧布置大容量电解电容，用于滤除电机启停时产生的电源纹波，避免主控芯片因电压波动出现复位异常；多组不同间距的排针座分别对应Arduino主控的IO引脚、电机驱动输出通道、编码器信号输入接口，排针采用镀金插针材质，接触电阻低，反复插拔也不易出现氧化接触不良的问题；板侧集成的标准USB接口可直接连接上位机进行程序烧录与串口调试，无需额外外接转接线，减少了调试阶段的接线工作量。设计过程中特意将大电流走线路径做了加宽处理，大电流回路与弱信号回路做了分区布局，避免电机运转时的脉冲干扰串入信号采集回路，板边预留的固定孔做了金属化包边处理，安装时可通过铜柱实现可靠接地，进一步提升系统的抗干扰能力。实际使用时，该转接板可直接叠装在标准Arduino主控板上方，也可通过排线与主控板分离安装在机架的空余位置，适配不同的机架布局需求，对于需要快速搭建小型电控系统的开发者来说，这类集成化转接板能省去自行绘制电路板、打样焊接的等待周期，直接完成主控与驱动模块的可靠连接，大幅缩短原型机的开发调试周期。
