欧姆龙CJ1M系列PLC控制单元三维建模

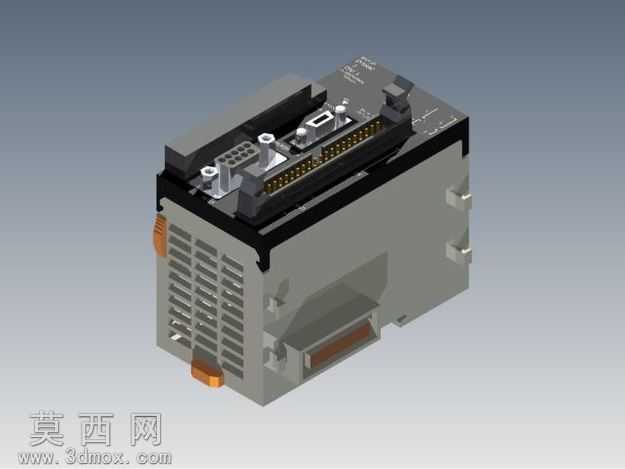

本模型为欧姆龙CJ1M-CPU21型可编程逻辑控制器的三维数字建模成果，建模过程严格参考实物的外观尺寸、结构细节与装配逻辑完成。建模阶段首先梳理PLC单元的整体结构组成，将其划分为主体壳体、顶部接口组件、侧部连接卡扣、底部插接端子、散热格栅区域、状态指示区域几个独立建模模块，采用自底向上的建模思路逐一完成各部件的特征构建。主体壳体部分通过基础拉伸特征构建整体轮廓，针对壳体表面的散热格栅，采用阵列特征配合切除操作完成均匀排布的格栅结构，还原实物壳体的通风散热结构设计，同时对壳体边缘的倒角、卡扣卡槽的细节特征做精细化处理，保证壳体的装配契合度。顶部接口区域重点还原了通讯接口、扩展接口、拨码开关、状态指示灯的结构形态，对接口内的针脚排布、接口周边的定位凸台做了细节还原，拨码开关的档位结构、指示灯的透光槽结构都按照实物比例完成建模，保证接口区域的结构辨识度。侧部的单元连接卡扣采用柔性部件的建模思路，还原卡扣的弹性结构形态与卡接位置的卡槽细节，底部的总线插接端子部分，还原了端子排的针脚排布、端子护罩的结构形态，以及端子旁的定位导向结构，还原PLC单元与底座或扩展单元连接的结构特征。材质与渲染阶段，针对不同部件赋予对应材质属性：主体壳体采用哑光浅灰工程塑料材质，调整材质的粗糙度与漫反射参数还原工业塑料的哑光质感；顶部接口区域的金属部件赋予金属材质，调整金属度与反射参数还原金属接插件的金属光泽；卡扣部分采用稍深的工程塑料材质，端子部分的针脚赋予亮面金属材质，状态指示灯区域赋予半透明透光材质，还原指示灯的透光效果。渲染阶段采用柔和的工业产品布光方案，主光源从斜上方投射，搭配辅助光源补全暗部细节，避免阴影过重遮挡结构细节，同时添加环境反射效果提升材质的真实感，最终渲染效果清晰呈现PLC单元的整体外观、各部件结构位置与材质差异。整个建模过程严格遵循工业控制器的实际结构逻辑，各部件的装配关系、尺寸比例都与实物保持一致，可用于工业自动化场景的三维布局展示、教学演示、虚拟调试等场景使用，能够直观呈现该款PLC单元的外观形态与结构特征。
