三菱FX3系列可编程逻辑控制器三维模型

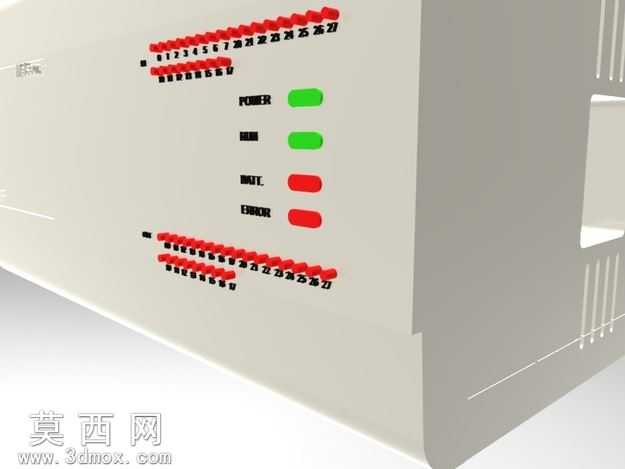

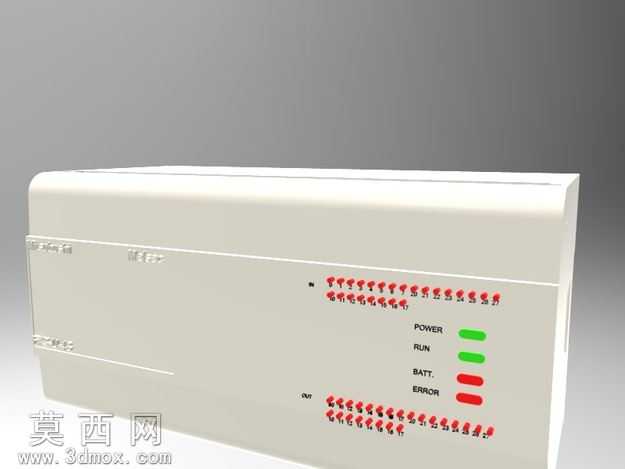

本作品为三菱FX3系列可编程逻辑控制器的三维建模成果，建模过程以实物外观尺寸比例为基准，在三维建模环境中首先搭建主体壳体的基础轮廓，采用拉伸、倒圆角等基础特征命令构建PLC的长方体主体外壳，对壳体边缘做符合工业产品设计的圆角处理，还原实物外壳的哑光工程塑料质感，材质参数调整阶段为外壳赋予米白色ABS工程塑料材质，调整材质的粗糙度、反光度参数，模拟工业工控元件外壳的哑光磨砂质感，避免过度反光造成的失真效果。模型正面细节还原度较高，分别构建了POWER、RUN、BATT.、ERROR四个状态指示灯的独立结构，为不同功能的指示灯赋予对应色彩的半透明材质，绿色指示灯对应电源、运行状态，红色指示灯对应电池异常、报错状态，还原指示灯在壳体上的排布位置与尺寸比例。上下两排IO接线端子区域采用阵列特征快速生成整齐排布的端子点位，每个端子点位的红色标识块单独建模，保证端子排布的间距均匀、对齐规整，还原实物接线区域的布局特征。壳体侧面的卡扣、凹槽结构也做了对应还原，保证模型整体结构的完整性，没有遗漏工业产品外观的功能性结构细节。渲染阶段采用柔和的工业产品展示布光，主光源从模型斜上方45度角投射，搭配辅助光源弱化模型侧面的阴影死区，突出壳体的轮廓层次与正面的细节特征，背景采用渐变灰色调，让视觉焦点集中在PLC本体上，清晰展示控制器的外观结构与各功能区域的分布。建模过程中严格遵循实物的比例关系，所有特征的尺寸比例均参考真实FX3系列PLC的外观参数，没有出现结构变形、比例失调的问题，各功能区域的划分与实物完全对应，能够直观展现该款PLC的外观形态、接口布局与状态指示设计，可用于工控系统三维布局演示、电气方案可视化展示、教学场景的工控元件认知等场景，模型结构规整，特征层级清晰，没有冗余的几何面片，整体外观还原度高，材质表现贴合真实工业产品的视觉质感。
