西门子S7-200系列EM223IO扩展模块三维模型

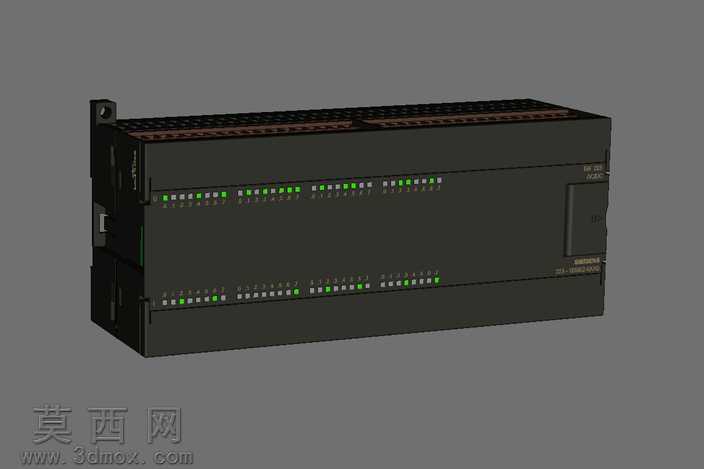

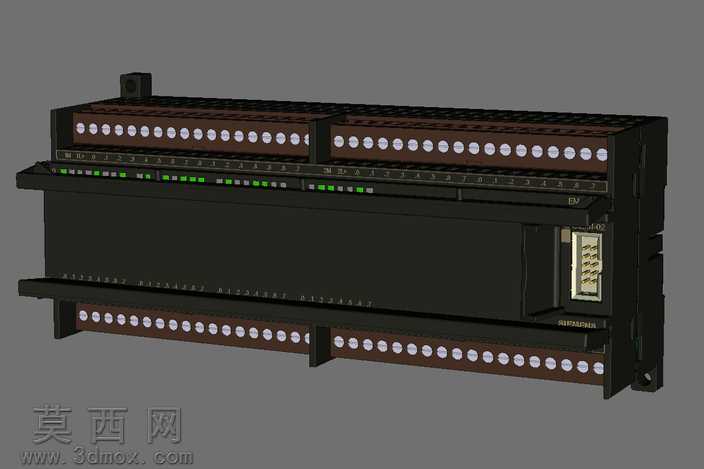

本模型为西门子S7-200系列EM223数字量输入输出扩展模块的三维数字化建模成果，建模过程严格参照实体产品的实际尺寸与外观细节进行1:1比例还原，整体采用长方体模块化壳体设计，精准复刻了工业PLC扩展模块的典型外观特征。建模阶段首先通过实体测绘获取模块的长宽高、安装孔位、接口位置等核心尺寸参数，以拉伸、切除等基础特征构建壳体的主体轮廓，对壳体表面的散热格栅、侧边的导轨卡扣结构、模块拼接定位槽等细节特征进行精细化处理，确保模型的装配兼容性与实体产品完全一致。材质渲染方面，壳体主体采用哑光深灰色工程塑料材质，调整材质的粗糙度与反光参数还原工业塑料的磨砂质感；正面的状态指示灯区域采用半透明绿色PC材质，模拟通电状态下指示灯的透光效果；模块侧边的接线端子排采用深黑色阻燃塑料材质，端子上的标识字符通过贴图方式精准呈现，清晰还原每个IO点位的编号标识。结构设计上完整还原了EM223模块的双层拼接结构，上层为输入输出点位的状态指示区，按照实际点位排布规律均匀布置指示灯位，下层为接线端子区域，精准还原端子的排列间距与固定结构；模块左侧的扩展总线接口、右侧的扩展连接卡扣都按照实体结构进行建模，可与同系列CPU模块或其他扩展模块实现虚拟装配，完整呈现S7-200系列PLC的扩展拼接逻辑。设计过程中充分考虑工业场景的应用需求，模型的安装卡扣结构完全适配标准DIN导轨的尺寸参数，可直接用于电气柜布线的三维仿真场景，为自动化控制系统的方案设计、布局演示提供可视化的三维素材支撑，模型的细节精度可满足产品展示、教学演示、虚拟调试等多场景的使用需求。
