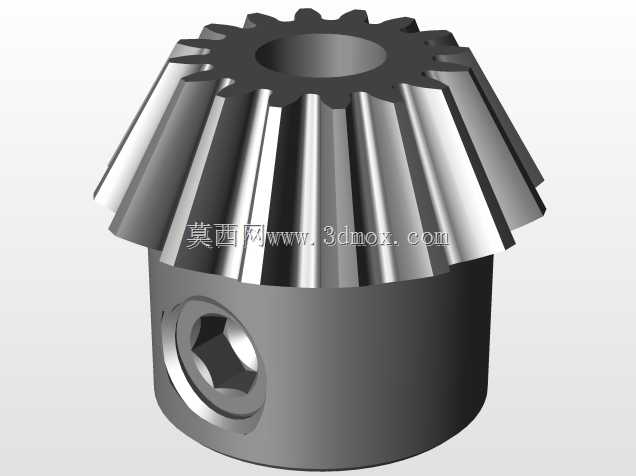

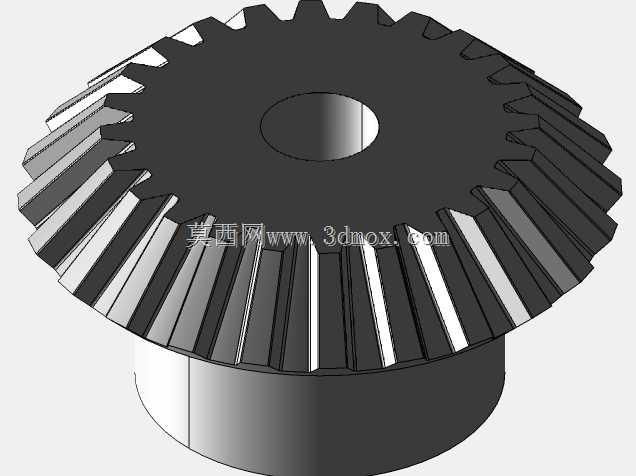

4mm孔安装直齿锥齿轮传动件

这款锥齿轮在小型传动结构里的适配场景非常广，常见于桌面级小型自动化设备的换向传动模块、微型教具传动组、小型航模动力传递结构、精密检测仪器的进给传动单元里，主要用来实现相交轴之间的回转运动传递，常规适配的轴交角为90度，能在紧凑的安装空间内完成动力转向，不需要额外加装复杂的换向换向组件，大幅缩减小型设备的传动结构体积。从结构设计来看，这款锥齿轮采用直齿齿形设计，相比螺旋锥齿轮，它的加工难度更低，装配时的轴向定位要求更宽松，小载荷工况下的传动效率足够稳定，不会出现螺旋齿带来的额外轴向力，对配套支撑轴承的载荷要求更低，很适合小扭矩、低转速的传动场景。齿轮中心设计了4mm直径的安装孔，这个孔径刚好匹配市面上常规的微型输出轴尺寸，安装时可以通过顶丝或者过盈配合完成与轴的固定，安装基准面为齿轮背部的圆柱台阶端面，装配时只要保证台阶端面与安装板的贴合度，就能保证齿轮的啮合间隙处于合理范围，不需要反复调整啮合位置。齿部的参数设计上，齿顶圆与安装凸台的直径做了差异化设计，背部的圆柱凸台直径小于齿根圆直径，安装时凸台可以嵌入安装板的定位孔内，既可以起到径向定位的作用，也能避免齿部与安装板发生摩擦干涉，整个齿轮的轴向总长度控制得非常紧凑，不会占用过多的轴向安装空间，在空间受限的小型设备里优势非常明显。实际选型使用的时候，要注意配对齿轮的模数、压力角必须和该齿轮保持一致，轴交角严格控制在设计范围内，装配时预留合适的齿侧间隙，避免运转时出现卡滞或者齿面磨损过快的问题，日常维护只需要定期在齿面涂抹少量润滑脂，就能保证长期稳定的传动效果，不需要复杂的维护操作。这类小尺寸锥齿轮的建模过程中，重点要保证齿形的渐开线轮廓准确，齿向的锥度参数与分锥角完全匹配，中心安装孔与齿部的同轴度控制在合理公差范围内，才能保证实际加工出来的零件能正常啮合传动，不会出现传动卡顿、噪音过大的问题。
