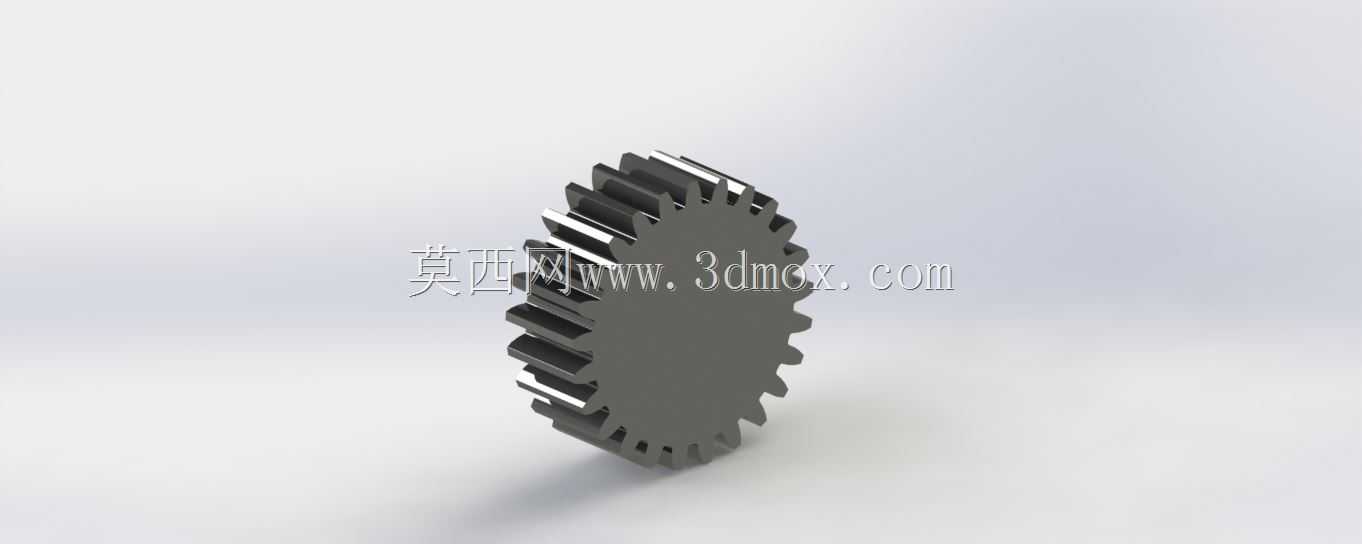

可参数化编辑直齿圆柱传动齿轮

在常规机械传动系统的设计迭代中，直齿圆柱齿轮是应用覆盖范围最广的基础传动零件，从普通的物料输送辊道驱动、小型工装夹具的动力传递，到普通机床的进给机构、轻工包装设备的同步传动单元，都能见到这类零件的应用场景。这类齿轮的核心功能是在平行轴之间传递旋转扭矩与运动，相比斜齿轮，它不存在轴向分力，安装时不需要额外考虑轴向承载的限位结构，装配调整的难度更低，更适合中低速、载荷平稳的传动工况。

这次构建的齿轮模型采用方程驱动的参数化搭建逻辑，没有使用固定尺寸的实体拉伸切除来生成齿形，而是将齿数、模数、压力角、齿宽、轴孔直径、键槽尺寸这些核心设计参数全部关联到全局变量与方程组中，修改任意一个参数时，整个齿形、轮毂、键槽的特征都会自动更新，不需要逐个修改草图特征，能大幅缩短同系列不同规格齿轮的设计周期。齿形部分严格按照渐开线生成逻辑搭建，齿顶高、齿根高的系数符合通用机械设计标准，齿根处做了标准的圆角过渡，避免应力集中导致的轮齿断裂问题，能直接用于后续的工程图生成、有限元受力分析或者运动仿真环节。

从安装边界来看，模型预留了标准的平键键槽特征，轮毂部分的厚度、轴孔的配合公差带可以根据实际安装的轴径调整，齿宽尺寸可以匹配不同的传动载荷需求——齿宽越大能承受的扭矩越高，但对应的安装轴向空间也需要同步预留。在实际选型应用时，需要注意啮合齿轮的模数、压力角必须完全一致，中心距按照两个齿轮的分度圆半径之和计算，安装时要保证两轴的平行度误差在允许范围内，否则会出现轮齿偏载、磨损加剧、传动噪音过大的问题。不同于固定尺寸的齿轮模型，这个参数化模型可以适配不同的设计场景，不管是做小型教具的传动演示结构，还是工业设备里的动力传动部件，只需要调整对应参数就能快速得到符合尺寸要求的齿轮模型，不需要从零开始绘制渐开线齿形，能减少设计人员的重复劳动。另外模型的齿面、轮毂端面都做了简化的工艺特征处理，没有多余的装饰结构，导出后可以直接用于装配干涉检查，验证齿轮和周边轴承、端盖、箱体零件的空间位置是否存在冲突，提前排查装配阶段可能出现的问题。
