内六角孔直齿Vexpro传动齿轮结构

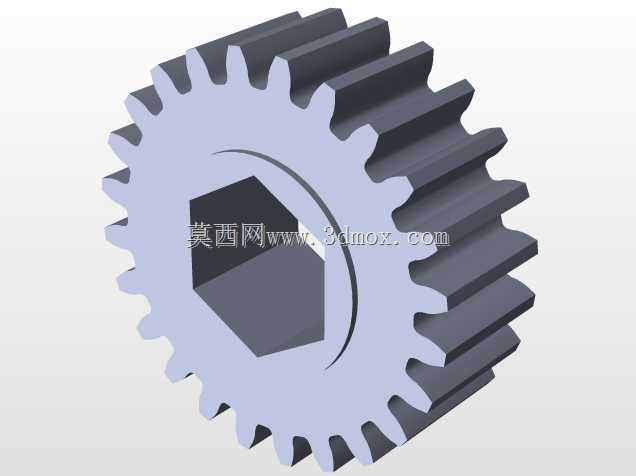

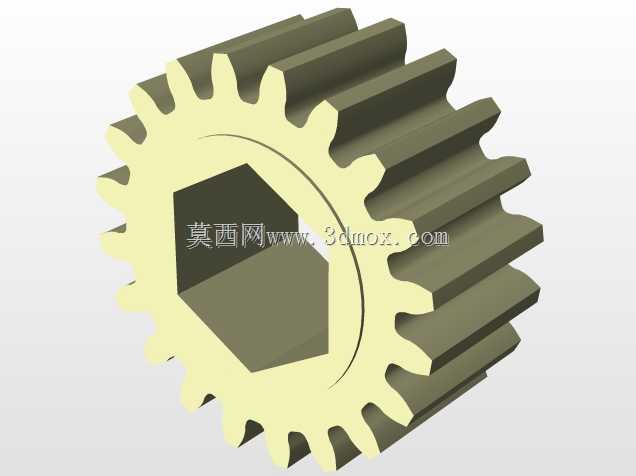

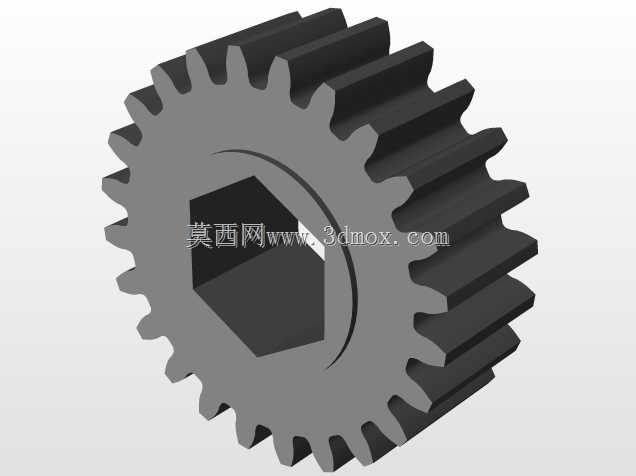

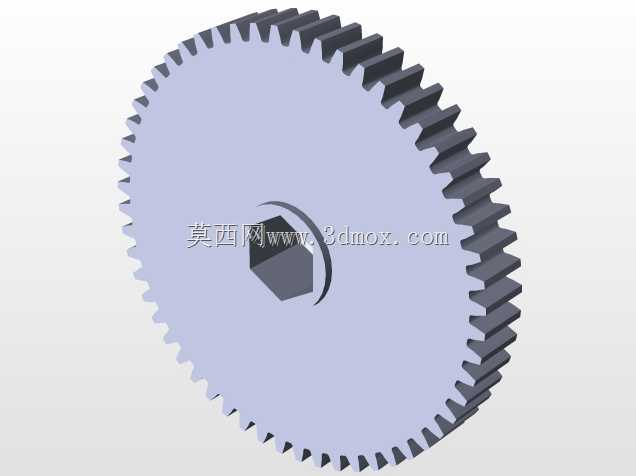

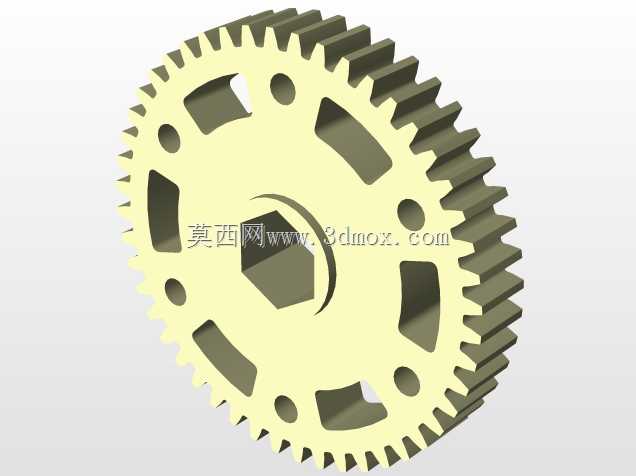

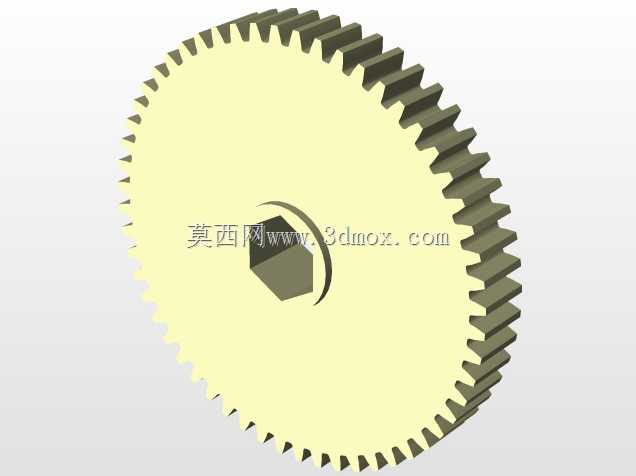

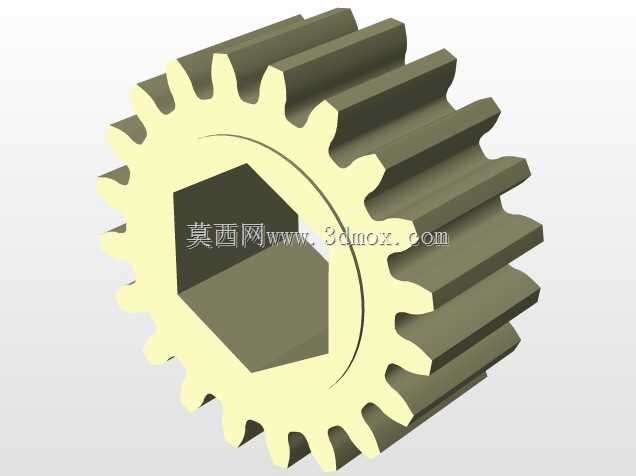

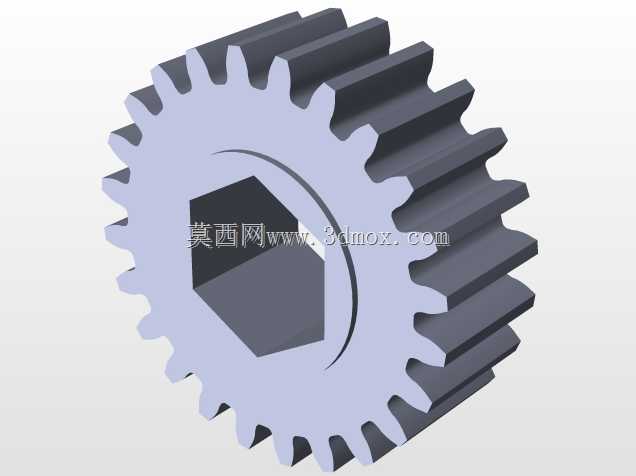

　　这类带内六角安装孔的直齿圆柱齿轮，最初面向模块化搭建类的工程实训、竞赛机器人传动场景设计，目前也广泛应用在小型自动化设备的轻载传动链路、桌面级ModBox系列模块化装置的动力传递环节中，适配小扭矩、定传动比的动力传输需求，可直接将六角轴穿入中心孔完成周向固定，无需额外加工键槽或加装紧定螺钉，大幅缩减装配环节的工时与配套零件数量。从结构设计逻辑来看，该齿轮采用标准渐开线直齿齿形，齿向与齿轮端面保持垂直，啮合过程中不存在轴向分力，对支撑轴承的轴向载荷要求极低，适配深沟球轴承这类低成本径向支撑件即可满足运行需求。中心的正六边形安装孔与对应规格的六角轴采用间隙配合设计，装配时可直接沿轴向推入到位，传动过程中依靠六角形的六个接触面传递扭矩，

　　相比传统键连接结构，在小扭矩工况下的应力分布更均匀，不会出现键槽处应力集中导致的轮体开裂问题，也避免了紧定螺钉顶伤轴表面、长期运行后螺钉松动打滑的常见故障。齿部参数匹配常规模数的直齿传动体系，可与同模数的其他直齿轮、齿条顺畅啮合，传动效率可达98%以上，适合平行轴之间的定速比动力传递。轮体采用等厚度盘式结构，齿根到中心孔外壁的壁厚经过校核，可承受额定工况下的弯曲应力，不会出现轮辐断裂的问题。安装边界方面，齿轮的轴向厚度与配套六角轴的轴向定位台阶尺寸匹配，装配后不会出现轴向窜动；齿顶圆直径经过精确控制，啮合时的齿侧间隙处于合理范围，既不会因为间隙过大导致传动回程误差超标，也不会因为间隙过小出现卡齿、运行阻力过大的问题。在实际应用中，

　　这类齿轮常被用于小型输送线的辊筒驱动、教育类机器人的关节传动、桌面自动化设备的进给机构中，由于安装便捷、互换性强，不需要复杂的配套加工即可快速搭建传动链路，非常适合需要快速迭代、频繁调整传动布局的项目场景。设计过程中对齿形的渐开线轮廓做了优化，齿顶修缘量控制在合理区间，可降低啮合瞬间的冲击载荷，减少运行过程中的噪音与齿面磨损，延长齿轮的使用寿命。中心六角孔的形位公差经过严格控制，孔的中心与齿轮分度圆中心的同轴度误差控制在极小范围内，可避免装配后出现齿圈径向跳动过大、传动过程中转速波动的问题，保证传动的平稳性。
