带PLC与人机交互的多工位传感呼吸机结构

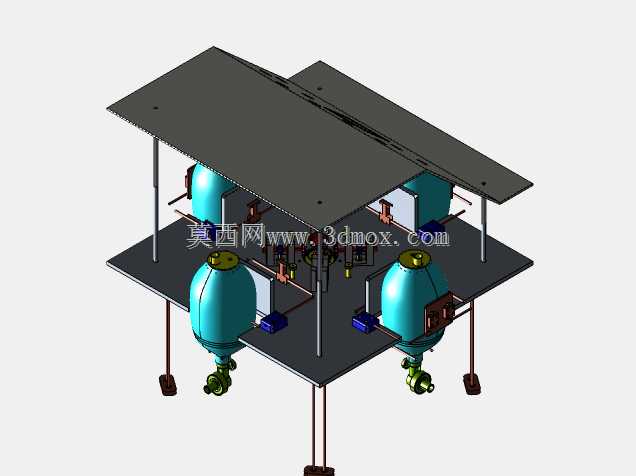

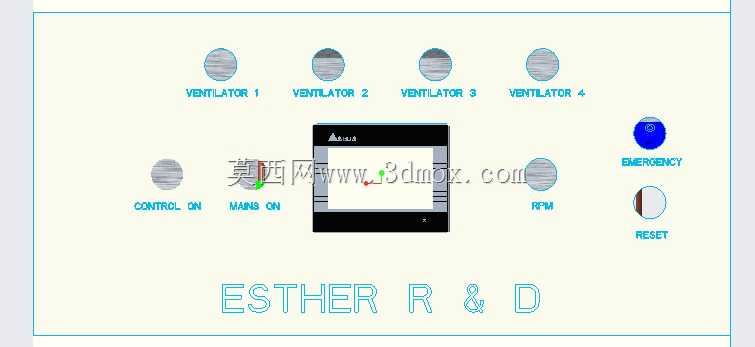

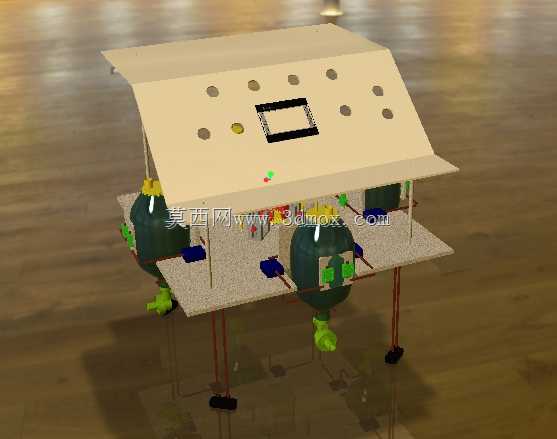

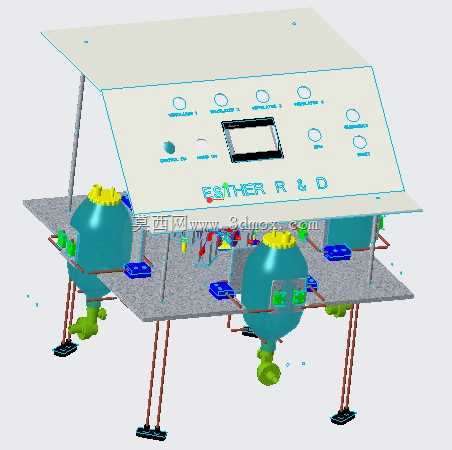

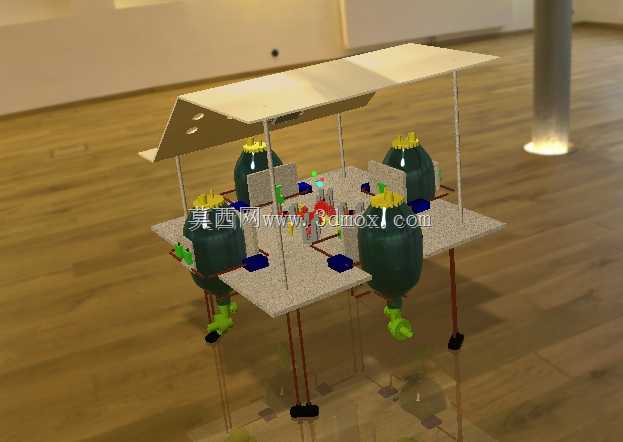

这款多工位呼吸支持设备的结构设计，核心围绕多病患并行供氧支持的场景需求展开，可同时为四名使用者提供独立的呼吸支持通路，整体采用分层式机架布局，上层为人机交互与控制操作区，中层为气路与传感元件安装层，下层为支撑脚轮结构，方便在医疗场地内短距离移位调整。操作面板预留了HMI触控屏安装位，周边均匀分布状态指示灯与操作按钮开孔，所有控制逻辑依托PLC实现，整套系统搭载12个传感元件，分别对应各通路的气压、流量、氧浓度参数实时采集，触发机制完全由患者自主呼吸动作驱动，无需医护人员手动切换通气模式，能大幅降低隔离病区内医护人员的操作频次与暴露风险。设计阶段充分考虑了不同制造场景的落地可行性，整体结构拆分后均为常规机加工与钣金成型件，没有特殊定制的异形非标部件，现有汽车制造领域的冲压、焊接、装配生产线仅需做简单工装调整，即可完成该设备的批量生产，结构件可根据生产条件选用金属板材切削焊接、工程塑料注塑或者3D打印工艺制作，适配不同产能规模的制造需求。气路部分采用对称式布局，四个独立通气模块分别固定在中层安装板的四个角位，每个模块对应独立的调压阀、流量传感器与输出接口，避免多通路之间的气压干扰，罐体与管路的连接采用快插式结构，方便后期维护更换滤芯与密封件。设备整体占地边界控制在1.2米见方范围内，操作面板高度设置在1.1米，符合站立操作的人机工程学尺寸，底部支撑脚带有可调减震垫，既可以在平整地面调平放置，也可以更换为万向脚轮实现移动部署。控制层的PLC与HMI模块采用标准导轨安装方式，预留了足够的接线与散热空间，传感元件的走线全部沿机架内部的线槽布置，避免外部管线剐蹭影响设备运行，面板上的每个按钮与指示灯都对应独立的IO点位，后期可根据临床需求调整控制逻辑，无需改动整体硬件布局。
