轮式自动播种作业小车结构设计

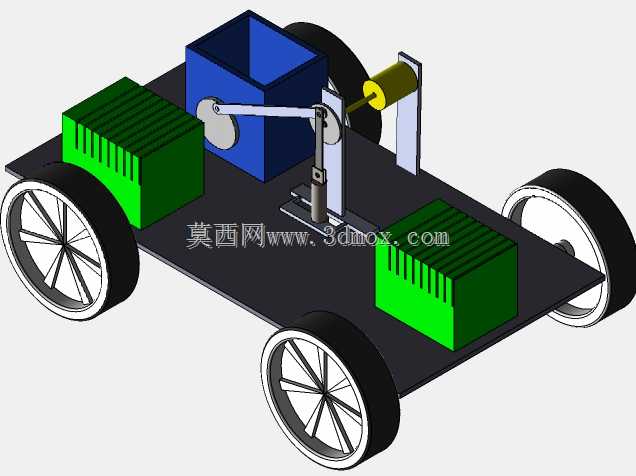

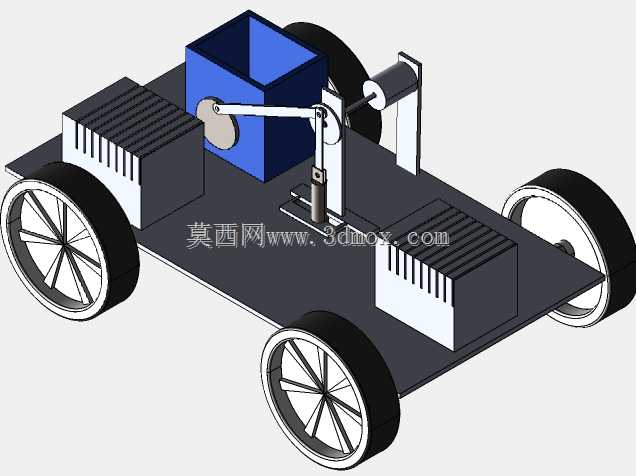

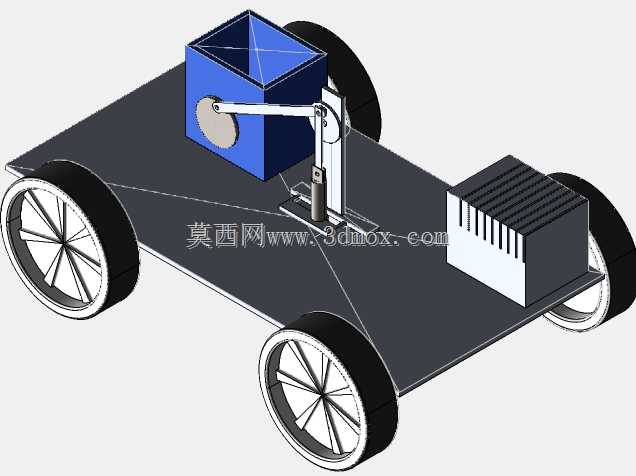

这款轮式播种作业设备的三维结构，核心面向小地块经济作物种植、设施农业棚内作业、庭院园艺播种等场景设计，区别于大型牵引式播种机的宽幅作业逻辑，整体采用四轮行走底盘布局，窄幅车身可适配垄距60-80cm的常规蔬菜、中药材种植垄沟通行需求，底盘离地间隙预留120mm，可覆盖多数播种作业的田块起伏地形，避免底盘剐蹭土垄造成行走偏移。从功能实现逻辑来看，设备中部设置的方形种箱为储料单元，种箱下部衔接曲柄连杆驱动的排种执行机构，通过行走轮的转动同步传递动力，无需额外配置驱动电机即可实现行走过程中的间歇排种，排种频率与行走速度直接挂钩，可避免地轮打滑造成的漏播、密播问题，种箱两侧布置的配重块结构，可根据种箱内种料余量调整配重位置，保证整车重心始终落在四轮支撑面中心，避免坡地作业时出现侧翻风险。设计过程中优先考虑了机构的易维护性，排种连杆的铰接点全部采用外露式销轴连接，无需拆解底盘即可快速更换磨损的铰接衬套，种箱与排种机构的连接采用快拆卡扣结构，更换不同作物种子时可快速拆卸种箱完成清种作业，避免不同品类种子混杂影响播种精度。行走轮采用辐条式结构搭配橡胶轮缘，在降低整体自重的同时可保证轮面与土壤的接触摩擦力，减少泥泞地块的打滑概率，前部转向轮的转向立轴预留了舵机安装位，后续可拓展自动导航、路径跟随功能，无需对底盘结构做大规模改动。排种机构的行程可通过调整曲柄上的铰接孔位实现调节，对应不同作物的播种粒距需求，从最小10cm的叶菜类粒距到最大30cm的块茎类作物粒距均可覆盖，种箱下部的出种口配置可更换的导种嘴，可根据种子粒径更换对应口径的导种部件，避免大粒径种子卡滞、小粒径种子漏播的问题。整车的安装边界控制在长800mm、宽500mm、高350mm范围内，所有结构件均采用常见的板材、型材拼接设计，无复杂曲面加工件，普通机加工车间即可完成全部零部件的加工制作，底盘上的安装孔位全部采用标准化孔径设计，后续加装施肥模块、覆土镇压模块时可直接利用现有孔位固定，无需二次钻孔加工。
