D2机器人配套22mm外径直流驱动电机

这款小直径直流驱动电机，是专门针对小型桌面级D2机器人的动力需求做的适配设计，在做结构适配的时候，首先要卡准的就是22毫米的外径边界，这个尺寸刚好能嵌入D2机器人的机身安装仓，不会和机身内部的走线槽、控制板安装位产生干涉。从实际应用场景来看，这类小直径直流电机常被用在小型教育机器人、桌面巡检小车、微型传动模组里，它的额定转速设定在780转每分，这个转速区间不需要额外加一级大减速比的齿轮箱，就能直接通过输出轴带动行走轮或者小型执行机构，既减少了传动链路的间隙，也能压缩整体动力单元的轴向长度。

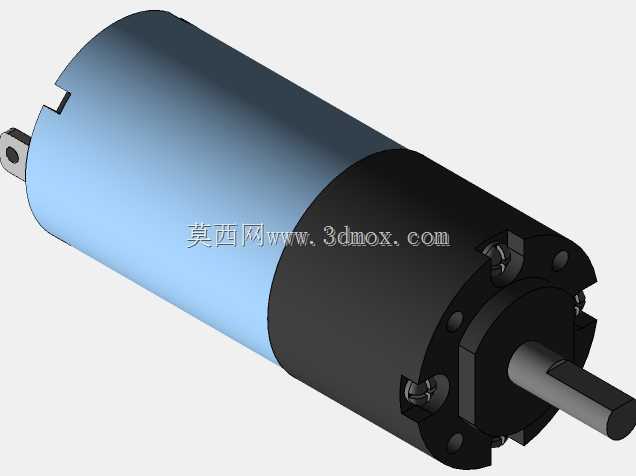

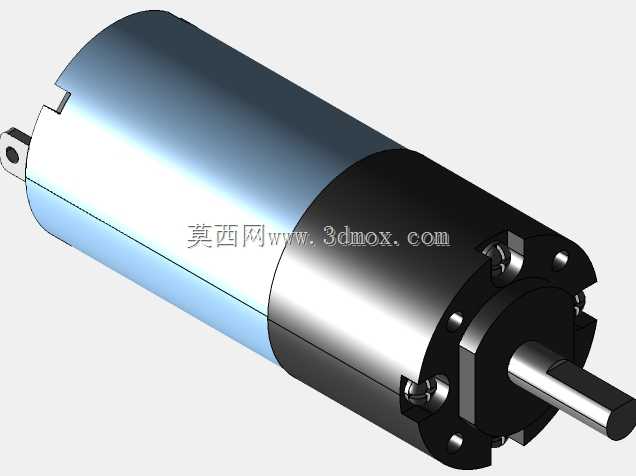

从设计思路上看，这款电机采用了两段式的外壳结构，蓝色段是定子绕组的封装壳体，黑色端盖部分集成了碳刷架与轴承定位结构，端盖上的固定螺丝孔做了沉头处理，安装时螺丝头不会突出端盖平面，能保证电机和安装基面完全贴合。输出轴采用了单扁位的轴头设计，和配套的传动轮、联轴器装配时，不需要额外打顶丝孔就能传递额定扭矩，避免了长期正反转切换时轴和连接件打滑的问题。电机尾部的出线端做了缺口式的出线槽，走线时可以直接把线材从缺口处引出，不会因为线材弯折顶到机身内壁，给安装布线留出了足够的空间。

在实际选型适配的时候，要注意这款电机的安装定位是靠端盖的外圆和安装仓的内孔做间隙配合，配合公差建议选H7/h6，既方便装配时的推入，也不会因为间隙过大导致电机运行时产生径向窜动。它的输出轴径向跳动量控制在0.02毫米以内，搭配橡胶行走轮的时候，不会因为轴跳动导致机器人行走时出现走偏、抖动的问题。端盖上的两个安装孔位是对称分布的，孔距经过精准核算，和D2机器人机身的预装螺柱完全对齐，不需要额外做安装板转接，能直接锁付固定，减少了整机的零件数量。从功能特性上来说，这款12伏供电的直流电机启动扭矩足够带动1千克以内的整机负载，在平整桌面运行时转速稳定，不会因为负载小幅波动出现明显的转速掉差，适合做小型移动机器人的行走动力源，也可以改装用在小型电动转盘、微型传送带的驱动单元上，只要安装边界尺寸匹配，就能直接替换同规格的其他电机，不需要改动周边的结构设计。
