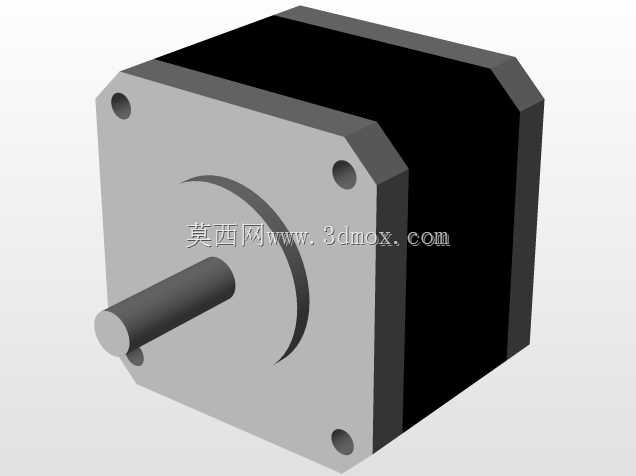

NEMA标准步进电机结构三维建模

这款NEMA规格步进电机的三维建模，完全贴合工业现场选型与装配的实际需求，建模过程中优先还原了安装配合面的公差基准，不管是前端法兰的安装孔位分布、输出轴的轴径与伸出长度，还是机身主体的截面尺寸，都严格遵循NEMA电机的通用安装规范，能直接适配市面上绝大多数标准安装支架、同步轮、联轴器等配套传动件，不需要二次调整安装位尺寸。从实际应用场景来看，这类电机广泛出现在3D打印设备的进给轴传动、小型自动化流水线的工位移位、贴标设备的送标驱动、数控雕刻机的小幅面进给机构里，核心作用是把脉冲电信号转化为固定步距角的角位移输出，配合驱动器就能实现精准的位置控制，不需要额外加装复杂的位置反馈元件就能满足中低速工况下的定位精度要求。建模时特意把电机的结构拆分成了前端盖、定子壳体、后端盖、输出轴四个独立可拆分的实体部分，每个配合面都保留了实际装配需要的止口结构，做设备整体装配干涉检查的时候，可以直接调用对应部件做间隙校验，不会出现因为模型一体化导致的配合面误判问题。外形上采用了行业通用的方形切角机身设计，四个安装孔对称分布在前端法兰的四个角位，安装时不需要额外找正旋转方向，只要孔位对齐就能完成固定，输出轴采用单出轴D型切面设计，和联轴器、带轮装配时可以有效防止周向打滑，传递额定扭矩时不会出现轴连接松脱的问题。建模过程中没有做多余的工艺简化，机身表面的散热筋结构、端盖的紧固沉孔位置都和实物保持一致，做设备外观渲染或者整机结构评审的时候，能直接呈现真实的装配效果，不需要后期再补做外观细节。对于做非标自动化设备设计的工程师来说，这个模型可以直接导入装配体中做布局排布，提前核算电机和周边走线槽、传动部件、防护钣金的安全间隙，避免实际加工装配时出现空间干涉问题，也能快速匹配对应的电机安装座尺寸，减少重复建模的工作量。
