NEMA11规格步进电机结构三维设计

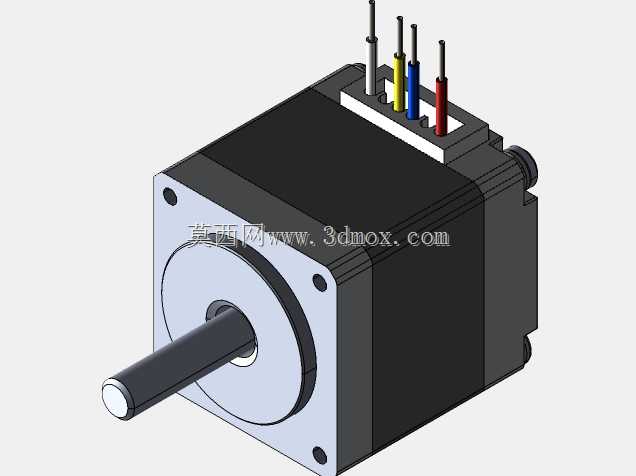

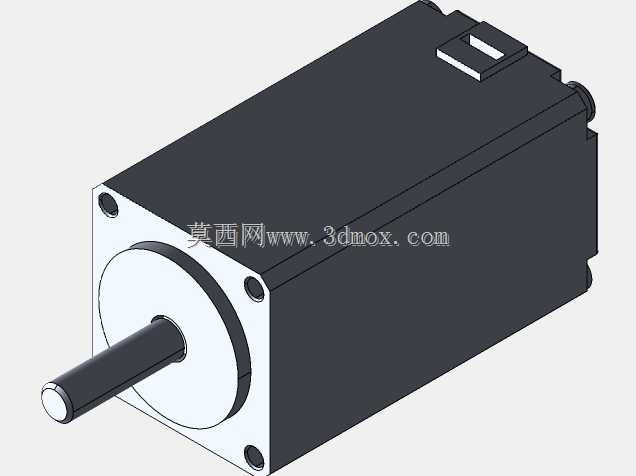

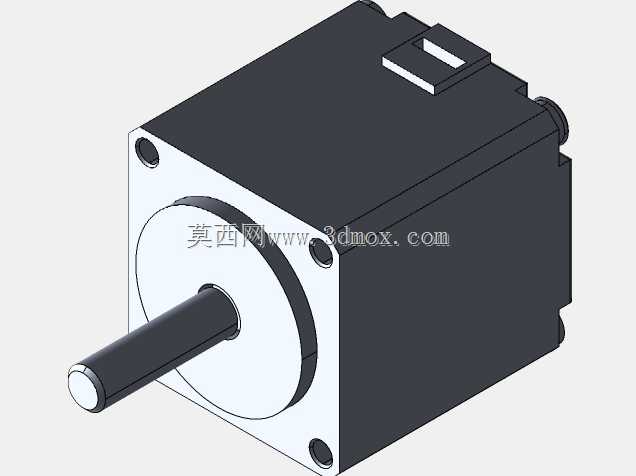

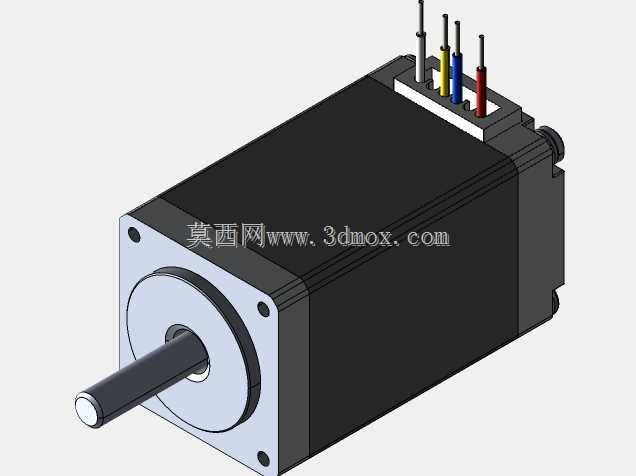

做小型自动化设备结构选型的时候，NEMA11规格的步进电机是小负载精密传动场景里绕不开的部件，这次做的三维模型完全按照实际量产的28mm法兰步进电机结构还原，从安装配合到出线布局都贴合实际装配需求。这类小尺寸步进电机大多用在桌面级3D打印机的挤出机构、小型点胶机的位移轴、实验室精密取样设备的进给单元、小型光学调焦平台这类对安装空间有严格限制，同时需要精准开环位置控制的场景，相比更大法兰规格的电机，它的安装占位更小，转动惯量更低，适配小负载高速往复的运动工况。模型还原过程中首先卡准了安装边界，法兰面的四个安装孔位严格对应NEMA11标准的孔距，输出轴的直径、轴伸长度、轴上的扁位结构都按照实际通用规格做了还原，方便设计人员直接调用模型做安装干涉检查，不用反复核对二维手册的尺寸参数。机身部分还原了叠片定子的方形壳体结构，尾部的出线座做了分色处理，四根引出线对应两相步进电机的绕组接线，实际布线的时候可以直接参考这个出线位置预留走线空间，避免装配时线缆和周边结构剐蹭。设计建模的时候特意把前端盖、输出轴轴承位、壳体、后端盖、出线端子这些可拆分的结构做了独立实体，方便后续做装配仿真或者BOM拆分的时候直接调用，不用再重新拆分零件。从实际使用的角度来说，这类小步进电机的输出扭矩通常在0.1N·m以内，适配的负载不能过大，模型里还原的轴径尺寸也对应了它能承受的径向负载上限，结构设计人员选型的时候可以直接通过模型的安装尺寸判断是否适配自身的设备空间，不用额外做简化建模。另外模型里的出线方向是垂直于轴伸方向的侧出式布局，这也是这类小电机最常用的出线形式，相比后出线的结构，它在轴向的安装尺寸更短，适合轴向空间局促的安装场景，比如嵌在小型滑台内部的驱动单元，侧出线不会额外占用尾部的安装空间。建模的时候还特意还原了壳体表面的叠压纹理细节，虽然做结构设计的时候这些细节不影响装配判断，但渲染装配示意图的时候能更真实地呈现实际部件的外观，做方案汇报的时候展示效果更贴近实物。
