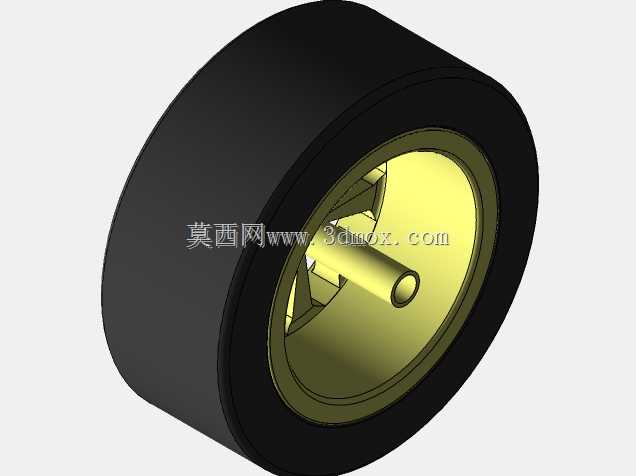

直径100mm内轴7mm玩具行走轮结构

这款行走轮主要面向小型玩具载具、桌面移动装置的行走机构配套场景，在儿童电动玩具车、拼装模型移动底盘、小型科教实验移动平台上都能适配使用，作为整套行走系统的接地承载部件，直接决定了小型移动装置的行走顺畅度与负载承载上限。设计之初优先考虑了小型塑胶件的注塑成型工艺特性，轮毂部分采用辐条式加强结构，在保证整体结构强度的前提下尽可能缩减塑胶用料，同时避免厚胶位置出现注塑缩痕、成型翘曲等常见工艺缺陷，轮毂中心的轴孔做了同轴度公差约束，保证轮体转动时不会出现偏心晃动的问题，轮缘位置做了限位台阶，外层的橡胶轮圈可以直接卡合固定在台阶上，不需要额外粘接或者紧固件固定，装配工序简单，适合批量生产组装。外层轮圈采用橡胶类材质，表面做了哑光磨砂质感处理，接触地面时能提供足够的静摩擦力，避免小型载具行走时出现打滑空转的情况，同时橡胶材质本身具备一定的缓冲减震能力，在经过桌面细小缝隙、轻微不平整接触面时，能过滤掉大部分细碎震动，保证载具行走过程的平稳性，不会因为微小颠簸导致载具上搭载的小型电子元件出现接触不良的问题。尺寸参数上，轮体整体外径为100mm，中心适配的安装轴直径为7mm，安装时只需要将轮体压入对应直径的金属或者塑胶轴上，轴端做简单的轴向限位即可完成装配，不需要额外设计复杂的连接结构，轮毂内侧预留了足够的避让空间，可以适配常规的D型轴、圆轴配合紧定螺钉的固定方式，也能兼容带卡位的卡簧轴固定结构，适配性较强。在实际选型使用时，需要注意单轮的承载上限不要超过设计阈值，避免轮毂辐条出现断裂变形，同时轴孔装配时不要使用过大的压装力，防止轮毂中心位置出现开裂，轮圈的橡胶材质耐常规的室内环境使用，避免长期接触有机溶剂或者高温环境，防止橡胶出现老化开裂、硬化失去摩擦力的问题。这款轮体的结构设计也可以作为同规格小型轮组的设计参考，针对不同的使用场景，可以调整辐条的厚度、轮圈的材质硬度，来适配不同的负载与摩擦力需求。
