航模RC飞机机翼快接连接组件

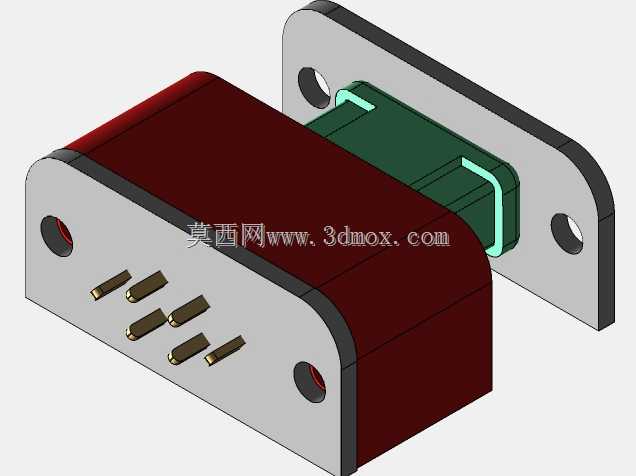

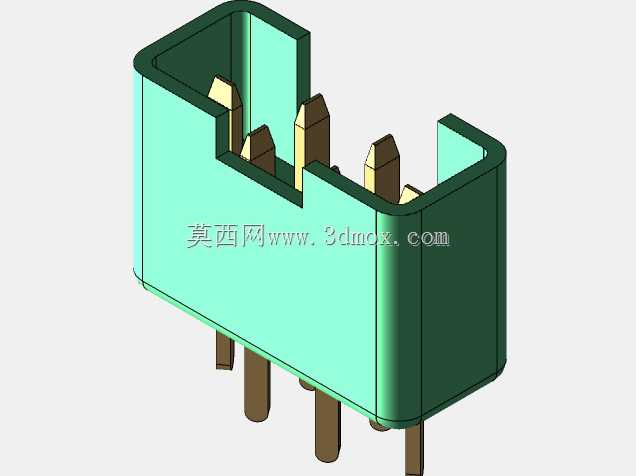

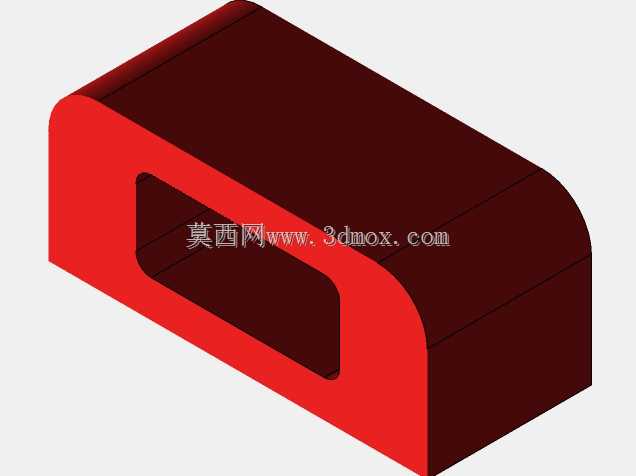

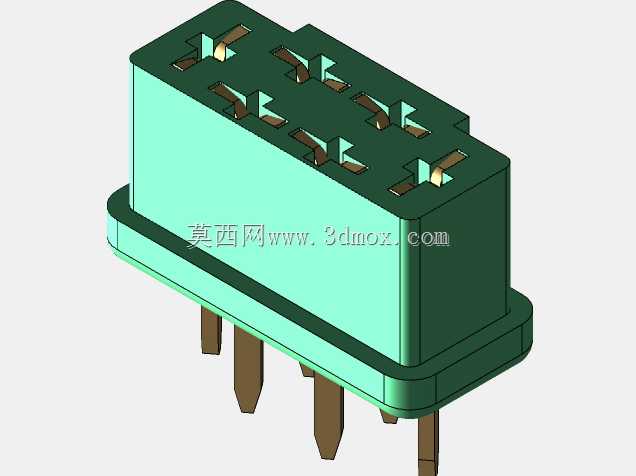

在航模飞行爱好者的日常装机与外场作业场景中，机翼与机身的拆装效率、连接可靠性一直是影响使用体验的核心环节，传统的螺丝固定、插接绑带方式不仅拆装耗时，还容易在多次起降振动后出现松脱、接触不良的问题，尤其是电动航模的机翼舵机供电、信号传输需要同步完成线路对接，零散的接线步骤很容易出现接反、虚接的隐患。这款基于MPX 8P接口开发的机翼快接组件，正是针对这类实际使用痛点完成的结构设计，把机械固定与电气连接两个功能整合到同一套组件内，拆装时机翼对准接口推入即可同时完成结构锁止与线路导通，不需要额外接线或者拧动紧固件，外场换装机翼的时间能压缩到数秒内。从结构设计逻辑来看，组件分为公母两个对接单元，带安装法兰的一侧固定在机身侧的机翼安装位，法兰上的两个安装孔位匹配常见轻木、泡沫航模的机身安装间距，法兰边缘做了圆弧过渡处理，避免锐边切割蒙皮或者布线；对接端的绝缘基座采用耐插拔的硬质绝缘材质，8根镀金接触插针按照防呆错位排布，反向插入时无法对位，从根源上避免接反线路烧毁舵机或者接收机的问题。插针外侧的壳体做了定位导向槽，对接时不需要刻意对准孔位，沿着导向槽推入就能自动找正插针位置，插合到位后壳体侧面的弹性卡扣会自动卡入母端的卡槽，飞行过程中受气流扰动、起降振动都不会出现松脱，拆卸时只需要按压卡扣即可拔出，不需要额外工具。组件的外形尺寸充分考虑了航模内部的狭小安装空间，主体壳体的厚度控制在常规航模机翼前缘的安装空腔范围内，不会突出机身或者机翼表面破坏气动外形，布线侧预留了足够的焊线空间，用户可以根据自己的航模接线定义自行焊接对应线路，不需要额外转接板。安装边界上，法兰的固定孔距适配市面上多数1.2m-2m翼展的固定翼航模安装位，不管是练习机、像真机还是竞速机，只要安装面平整都可以直接固定，不需要对机身结构做大幅度修改；插合后的连接间隙控制在0.1mm以内，不会因为装配间隙出现机翼晃动影响飞行精度，接触插针的载流能力足够匹配常规航模的舵机、襟翼供电需求，大油门机动时也不会出现电压降导致舵机反应滞后的问题。实际使用中，这套组件除了航模装机场景，也可以用在小型无人机的快拆机翼、可拆卸尾翼结构上，只要是需要同时完成结构快接与多线路导通的小型轻量化设备，都可以参考这套结构做适配调整，设计时充分考虑了业余爱好者的加工与安装能力，没有复杂的异形结构，即便是自行3D打印制作壳体也能保证装配精度。
