双工位铰接式液压支撑作业臂结构

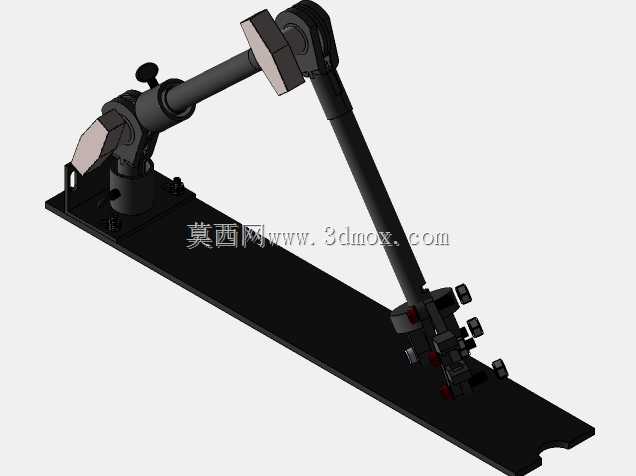

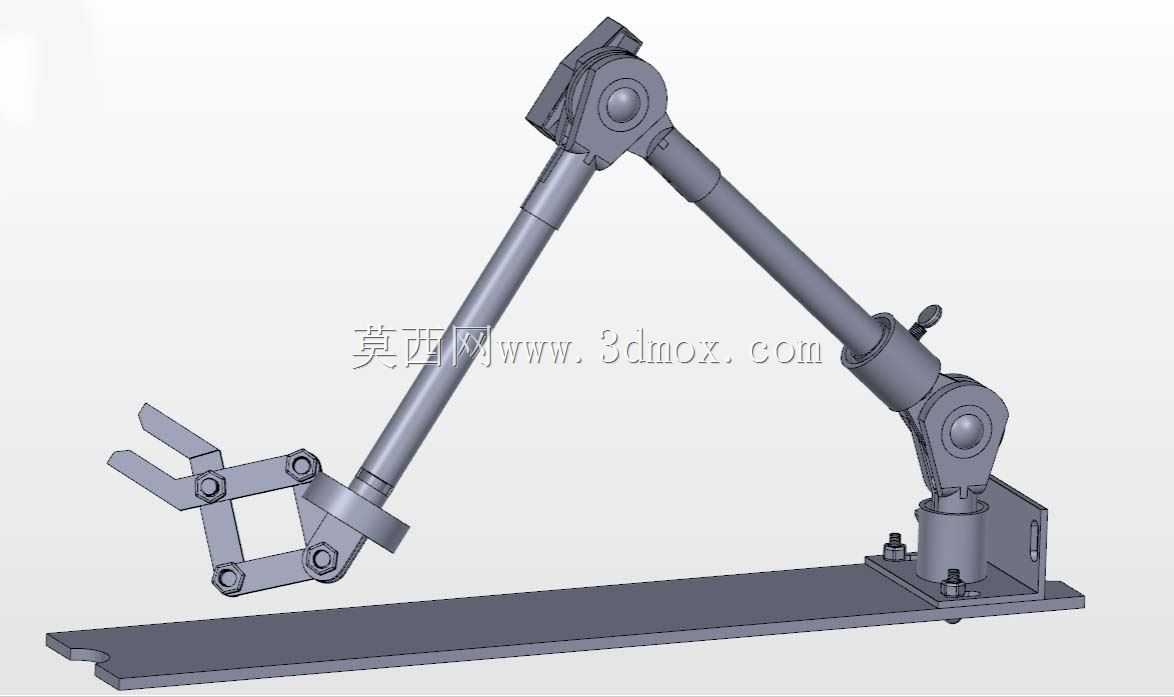

这款双铰接布局的液压作业臂，常被集成在小型专用作业设备、工位辅助工装或者移动式检修平台上，用来替代人工完成重物托举、工位姿态调整、作业端定位支撑这类重复性出力动作，在小型设备改装、工位辅助作业、现场检修场景里适配性很强，不需要复杂的外部配套就能完成出力动作。从结构布局来看，整个臂体采用两级铰接回转设计，底部安装基板预留了多组螺栓固定孔位，安装时可以直接通过螺栓锁紧在设备机架或者钢制工作台面上，基板的长宽尺寸适配多数小型设备的安装面，不需要额外做转接板就能完成固定，安装边界清晰，不会和周边的管线、其他结构件产生干涉。臂体的两节臂段都采用空心钢制管材加工，在保证结构抗弯强度的前提下尽可能降低了臂体自重，减少液压驱动时的无效负载，每处铰接位置都配置了耐磨衬套与阻尼锁紧结构，当液压系统卸压时，臂体不会因为自重出现下坠滑移，能保持当前的姿态位置，保障作业过程的安全性。臂体末端预留了标准的作业端安装接口，可以根据实际使用需求加装夹持工装、打磨头、支撑压头或者检测探头，不需要对臂体主体结构做二次加工就能完成末端功能切换，适配不同的作业场景需求。设计阶段优先考虑了作业覆盖范围，两级臂的伸展长度配合铰接处的回转角度，能覆盖安装基座前方扇形区域的作业空间，水平伸展时的最大覆盖半径可以满足常规工位的作业距离需求，臂体折叠后整体占用空间很小，不会在非作业状态下占用过多的工位通行空间。液压管路全部沿臂体内侧布置，通过管卡固定在臂段的安装槽内，避免作业过程中管路被外物剐蹭破损，铰接位置的管路采用回转接头连接，臂体俯仰回转时不会出现管路拧折、卡滞的问题。整个臂体的受力路径经过优化，负载时的作用力直接通过铰接轴传递到底部安装基板，不会在臂段上产生额外的扭转应力，长期重复作业也不会出现臂体变形、铰接位置松旷的问题，日常维护只需要定期在铰接位置加注润滑脂，检查液压管路的密封状态即可，维护成本很低，适合在中小负载的辅助作业场景下长期使用。
