两轴联动工业作业机械臂结构设计

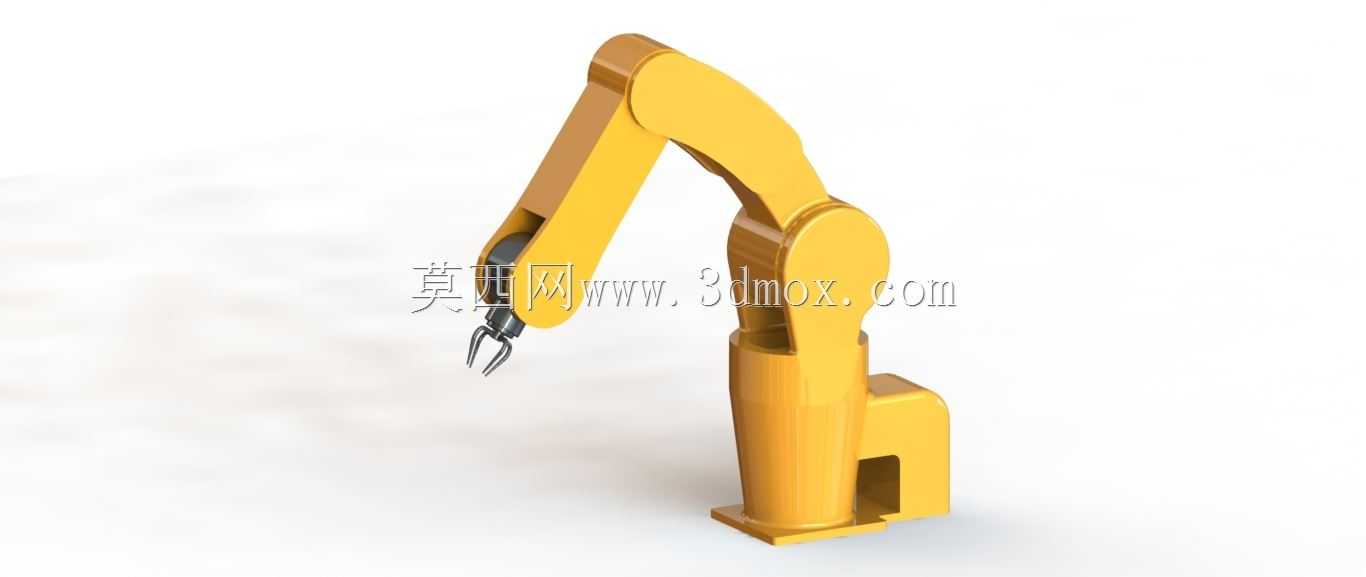

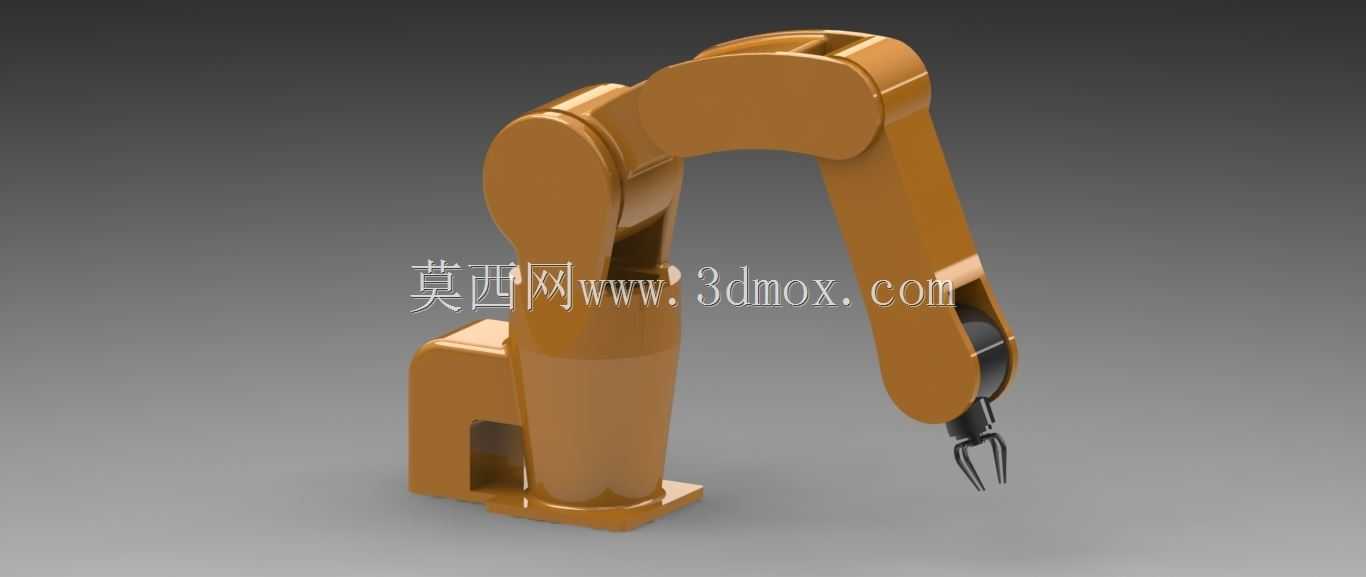

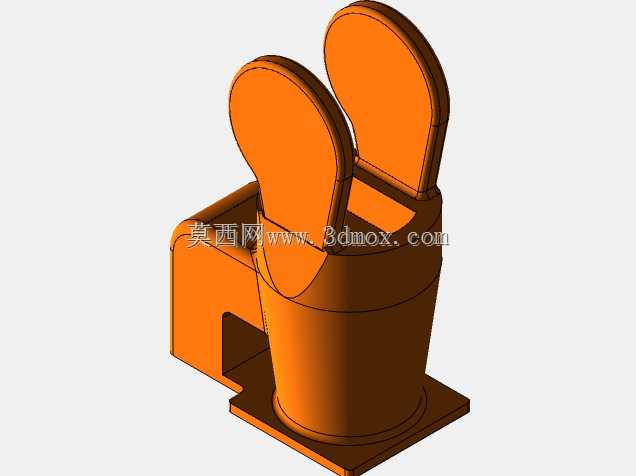

这款两自由度机械臂的结构设计，核心面向小范围定点物料转运、工位辅助上下料这类轻载作业场景，常见于3C电子零部件分拣、小型注塑件取件、实验室样本转运这类对作业半径要求不高，但需要重复定位稳定性的工位。从实际落地的安装边界来看，臂体底座采用方形法兰式安装结构，安装孔位围绕底座中心对称排布，适配常见的铝型材工作台台面、小型设备侧装支架的安装尺寸，不需要额外做复杂的转接板设计，底座整体占用的安装平面尺寸控制在较小范围，不会过度挤占工位的操作空间，适合在紧凑的自动化产线单元内布置。

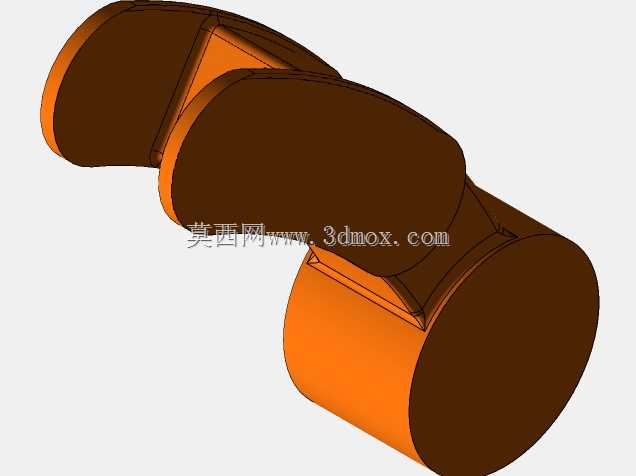

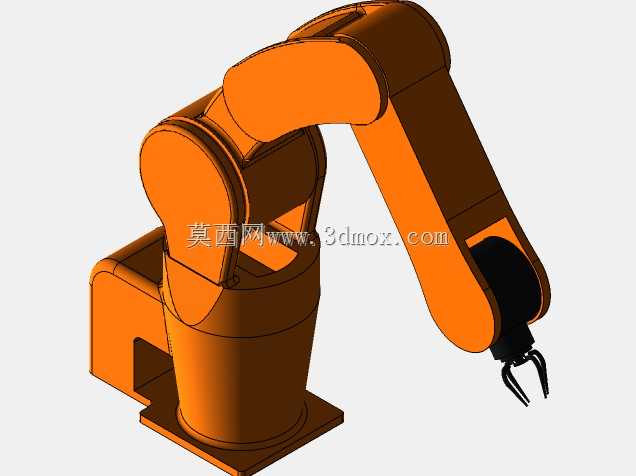

设计思路上没有追求多自由度的复杂运动覆盖，而是聚焦两个回转关节的运动配合，大臂关节承担水平方向的角度回转与大臂俯仰的角度调整，小臂关节联动末端执行器完成作业点的位置抵达，两个关节的运动范围经过限位结构的约束，刚好覆盖工位前方扇形区域的作业面，避免多余的运动行程带来的结构冗余，也能降低关节驱动的负载冗余，让驱动部件的选型可以更紧凑。臂体的外形采用流线型包覆结构，内部预留了走线腔道，关节处的线缆可以从臂体内部穿行，不会在运动过程中出现线缆剐蹭、缠绕的问题，外部的包覆壳体同时能阻挡车间内的粉尘、切削液飞溅进入关节传动部位，提升日常使用的可靠性。

功能特性上，末端预留了标准的执行器安装接口，可以适配夹爪、真空吸盘、小型点胶头等不同的作业末端，不需要对臂体前端结构做二次改造就能快速切换作业功能。关节的传动结构采用谐波减速配合伺服驱动的搭配思路，在模型的结构设计里预留了驱动元件的安装位、传动件的配合公差带，两个关节的运动配合可以实现作业平面内任意点位的平滑抵达，重复定位精度可以满足轻载作业的工位要求。臂体的自重经过结构优化，大臂和小臂的壁厚采用渐变设计，受力较大的关节连接部位做了加强筋结构，非受力区域做了轻量化挖槽，在保证臂体结构刚性的前提下降低整体自重，减少关节驱动的负载压力，同时也能降低臂体运动过程中的惯性冲击，提升运动过程的平稳性。

从实际选型适配的角度，这款臂体的作业半径覆盖1米以内的扇形作业区域，额定负载适配5公斤以内的作业场景，完全可以满足小型自动化单元的辅助作业需求，结构上没有复杂的异形零件，大部分结构件都可以采用常规的机加工工艺完成加工，装配环节的配合公差都按照通用机械装配标准设计，不需要特殊的定制工装就能完成整臂的装配调试。
