小型有刷直流电机电枢转子结构设计

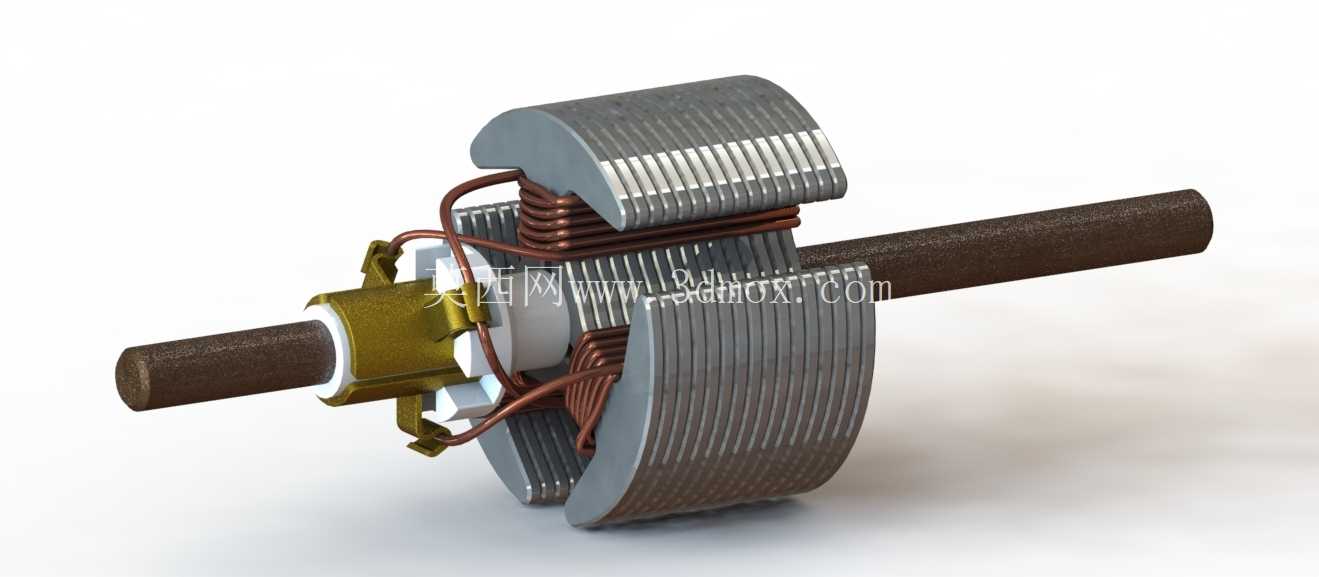

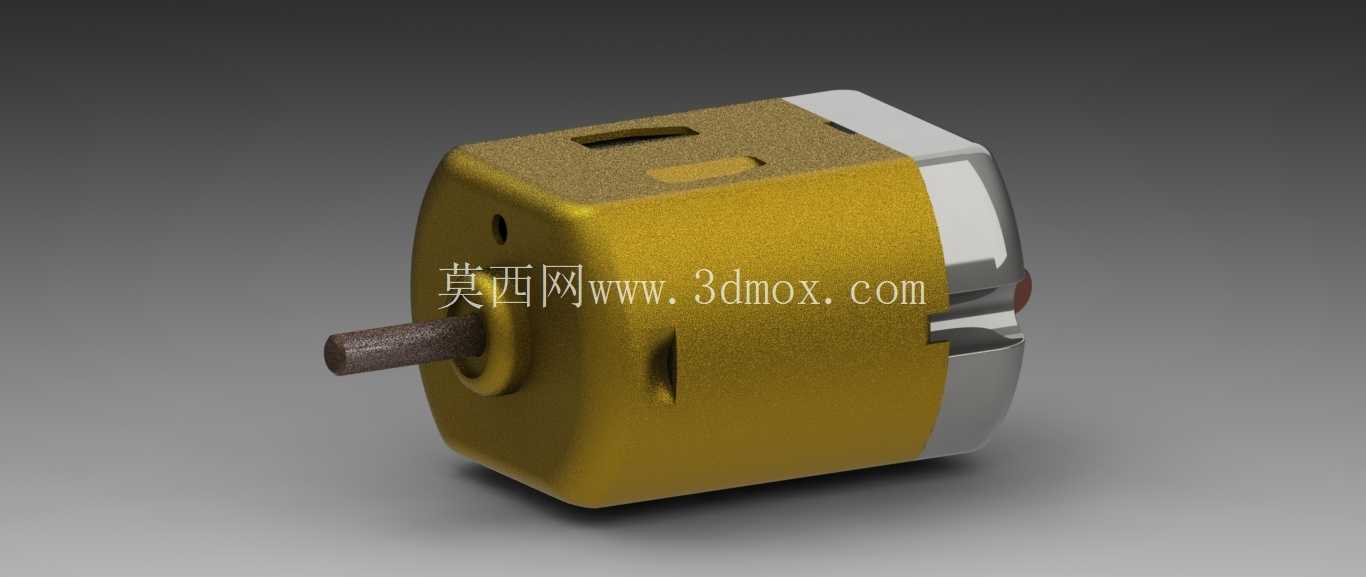

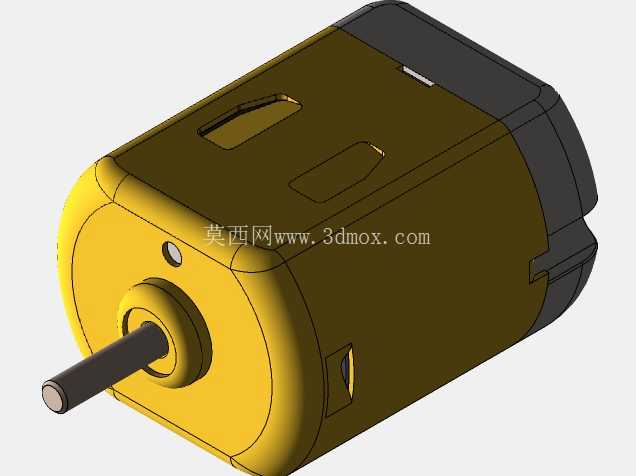

这套三维结构还原的是小型有刷直流电机的核心电枢转子部件，在桌面级电动玩具、小型教学演示机械、入门级伺服组件的动力单元设计中，这类转子是决定电机输出特性的核心载体。从实际选型适配的角度看，这类转子的输出扭矩区间刚好覆盖0.01N·m到0.1N·m的低负载传动需求，既可以直接驱动玩具车的行走轮、小型机械臂的关节转轴，也能搭配减速齿轮组作为伺服定位系统的动力输入端，适配3-12V的常规直流供电场景，在民用消费级机电产品、学生科创项目的动力方案中应用占比极高。

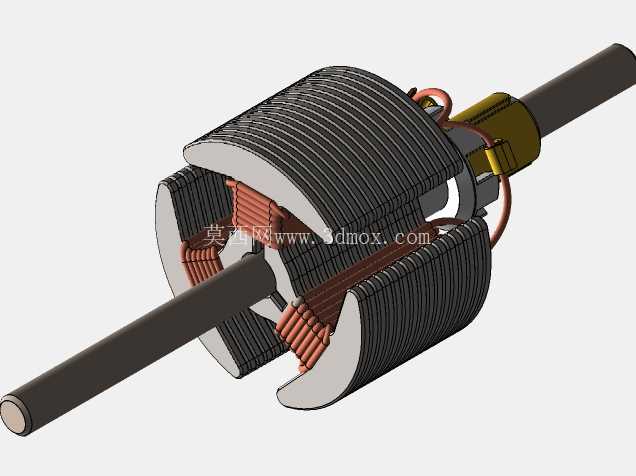

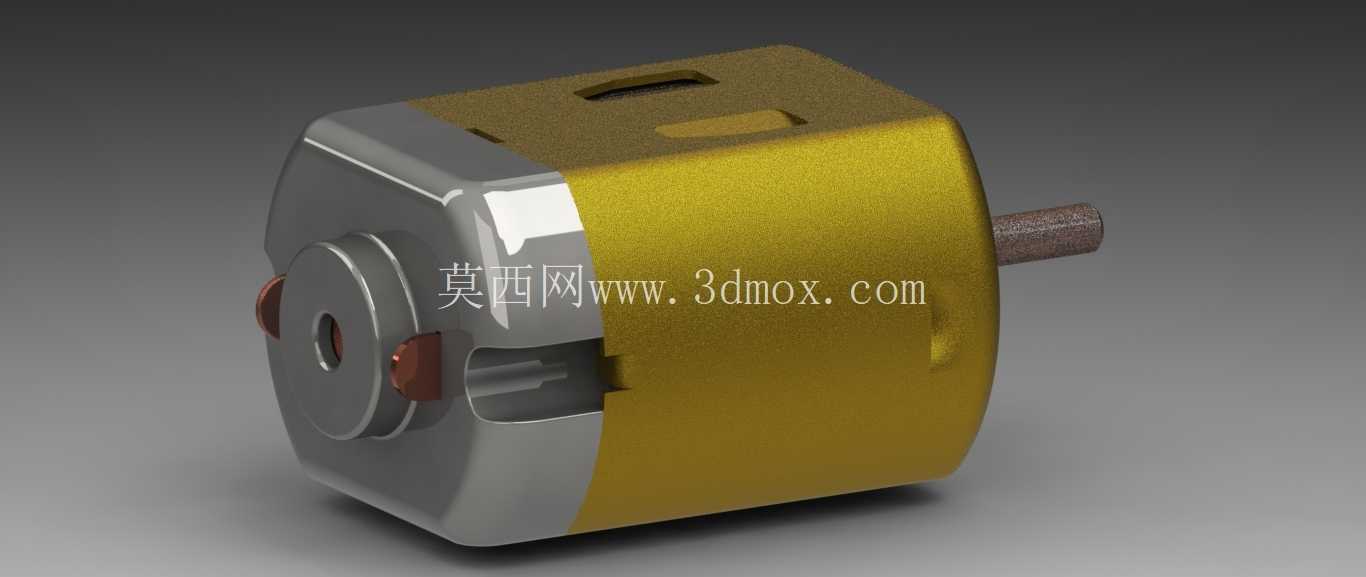

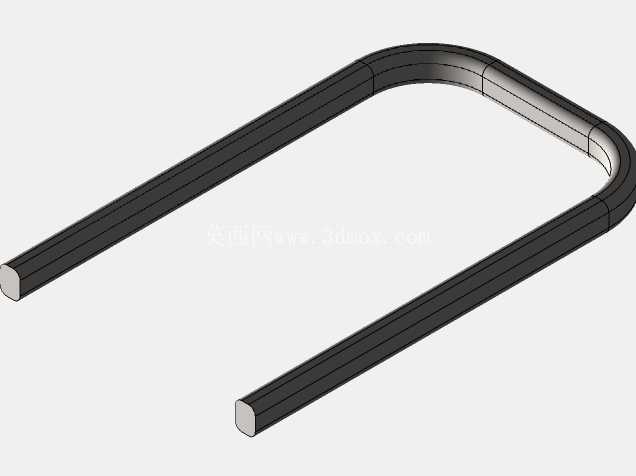

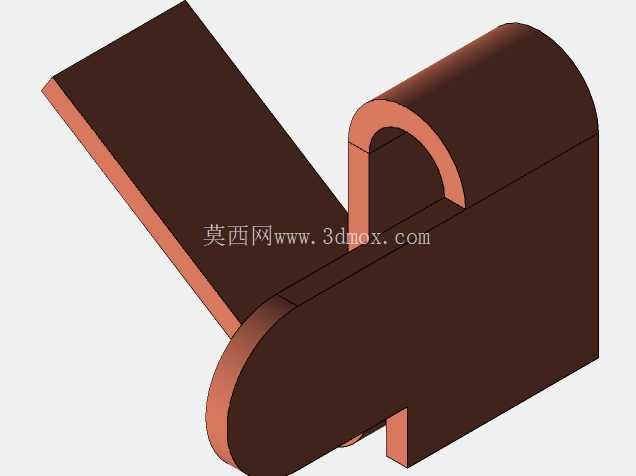

从结构设计逻辑来看，整个转子采用叠压式硅钢片作为磁路载体，冲片叠厚控制在适配小型机壳的尺寸范围内，冲片上预留的嵌线槽采用半闭口槽设计，既能够在绕线作业时方便漆包线嵌入，也能减少气隙磁阻的波动，降低电机运转时的齿槽转矩，避免低速运转时出现卡顿抖动。绕组采用集中式绕法，每极对应的线圈匝数经过匹配计算，能够在额定电压下达到设计的空载转速与堵转扭矩参数，绕组端部的引线统一焊接到换向器的挂钩上，换向器采用铜基合金材质搭配绝缘云母片间隔，能够在与碳刷接触时稳定切换线圈内的电流方向，保证转子持续受到定向电磁转矩。

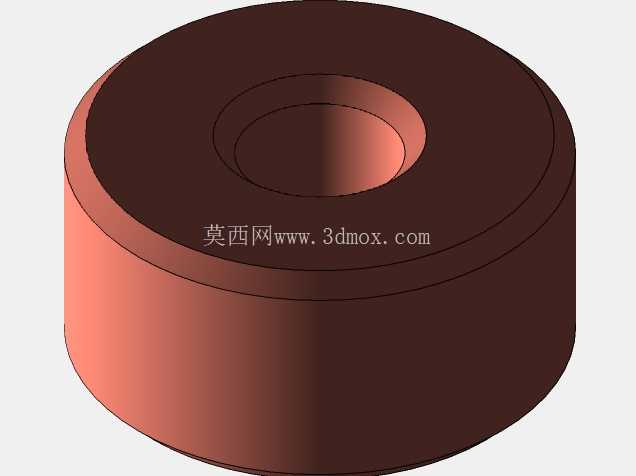

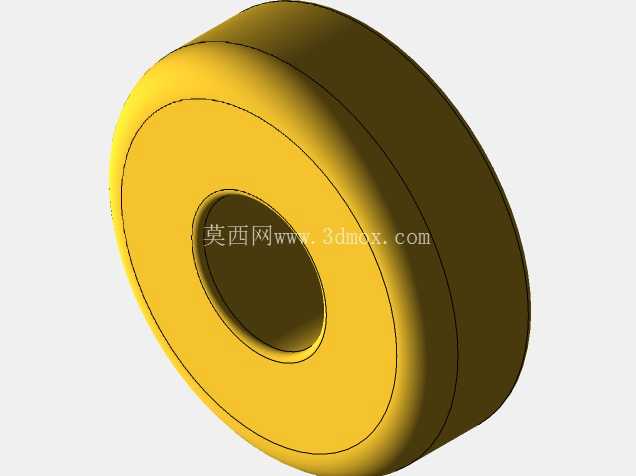

转轴采用冷拉圆钢加工而成，两端的轴径尺寸匹配标准微型轴承的内孔公差，轴伸端的长度预留了与负载连接件的配合空间，既可以直接压装塑料齿轮、同步带轮，也能通过联轴器与其他传动部件连接。换向器端的轴段预留了轴承安装位与绝缘垫圈的放置空间，避免绕组与转轴、机壳之间出现导电短路。整个转子的动平衡等级按照G2.5级设计，叠片组装后会对铁芯端面做去重处理，保证在每分钟数千转的额定转速下不会出现明显的振动，降低运转噪音与轴承的磨损速率。

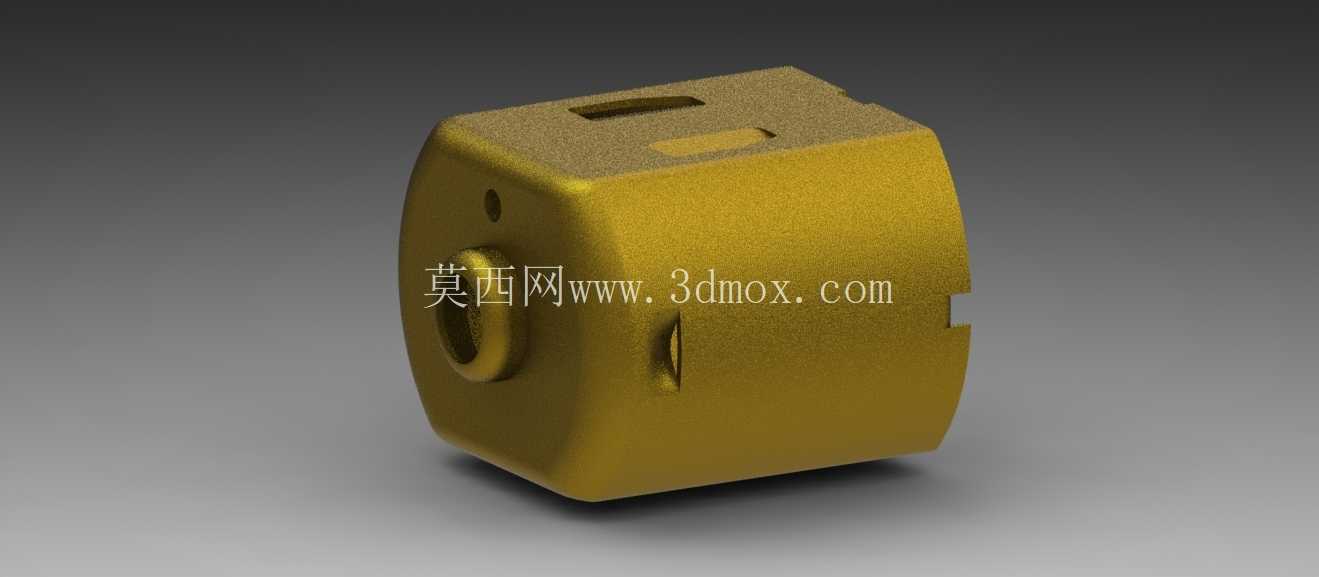

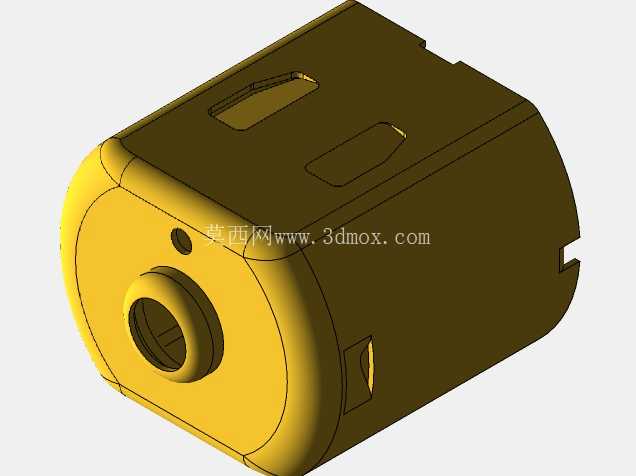

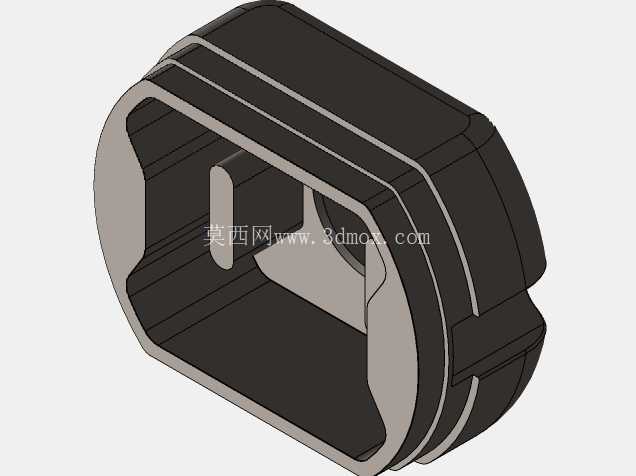

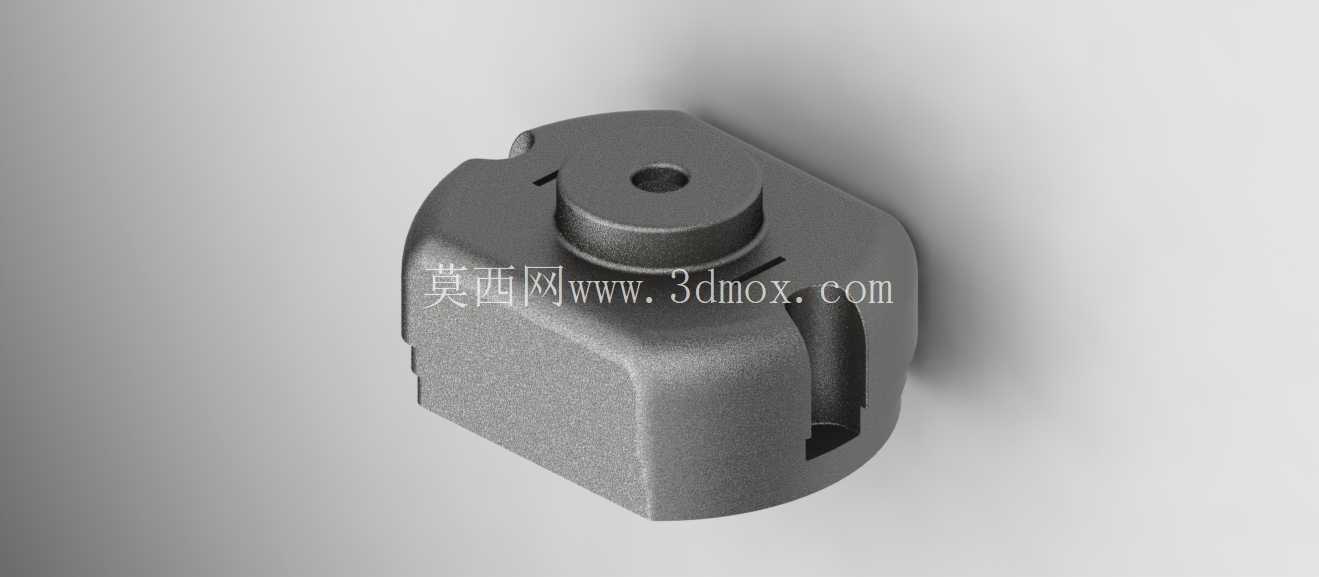

在安装边界的适配性上，该转子的最大外圆尺寸严格匹配对应型号直流电机的定子磁瓦内圈间隙，单边气隙控制在0.2-0.3mm之间，既不会因为气隙过大导致磁通量损耗降低效率，也不会因为气隙过小出现转子扫膛的故障。转轴两端的轴承位跨距与电机端盖的轴承安装座中心距完全对应，装配后转子的轴向窜动量控制在0.1mm以内，避免运转时换向器与碳刷出现错位接触。绕组端部的径向尺寸不超过铁芯外圆，不会在装入机壳时与定子磁瓦、机壳内壁发生干涉。

从实际工程应用的细节来看，这类转子的铁芯冲片表面做了绝缘氧化处理，叠压时采用铆钉铆接或者焊接的方式固定成整体，避免叠片之间出现涡流损耗导致电机发热。漆包线采用耐高温的聚酯亚胺材质，能够承受电机持续运转时的温升，不会因为过热出现绝缘层破损短路。换向器表面的粗糙度控制在Ra0.8以下，能够减少碳刷的磨损，延长电机的整体使用寿命。在做三维建模时，所有配合面的公差都按照IT7级精度设定，嵌线槽的倒角、转轴的退刀槽等工艺细节都做了还原，既可以直接用于生成工程图纸指导生产，也能作为教学演示模型帮助初学者理解直流电机的运转原理，还能在做小型机电产品的虚拟装配时直接调用，验证动力单元与周边结构的干涉情况。
