参数化围栏板材进料加工焊接工作站

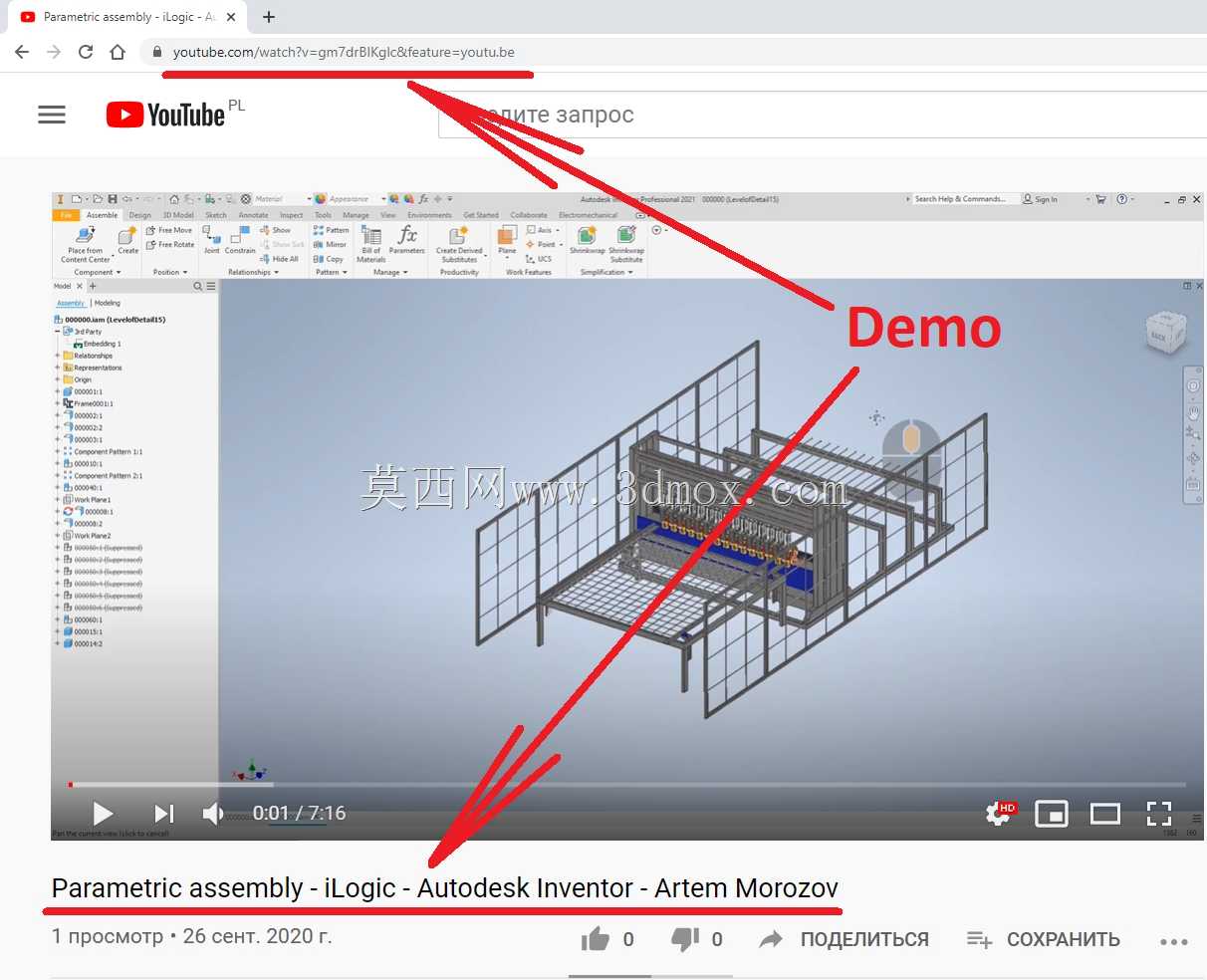

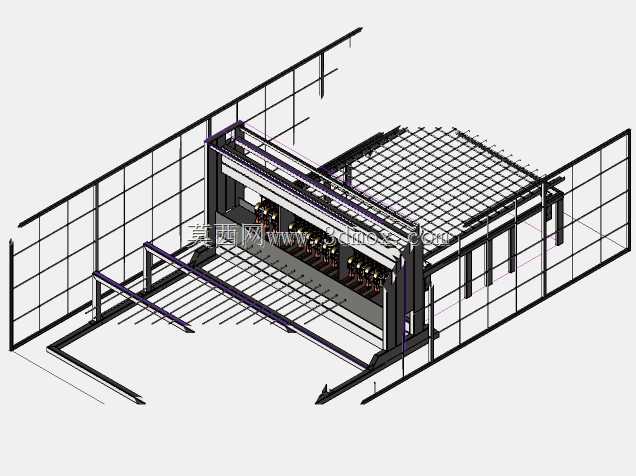

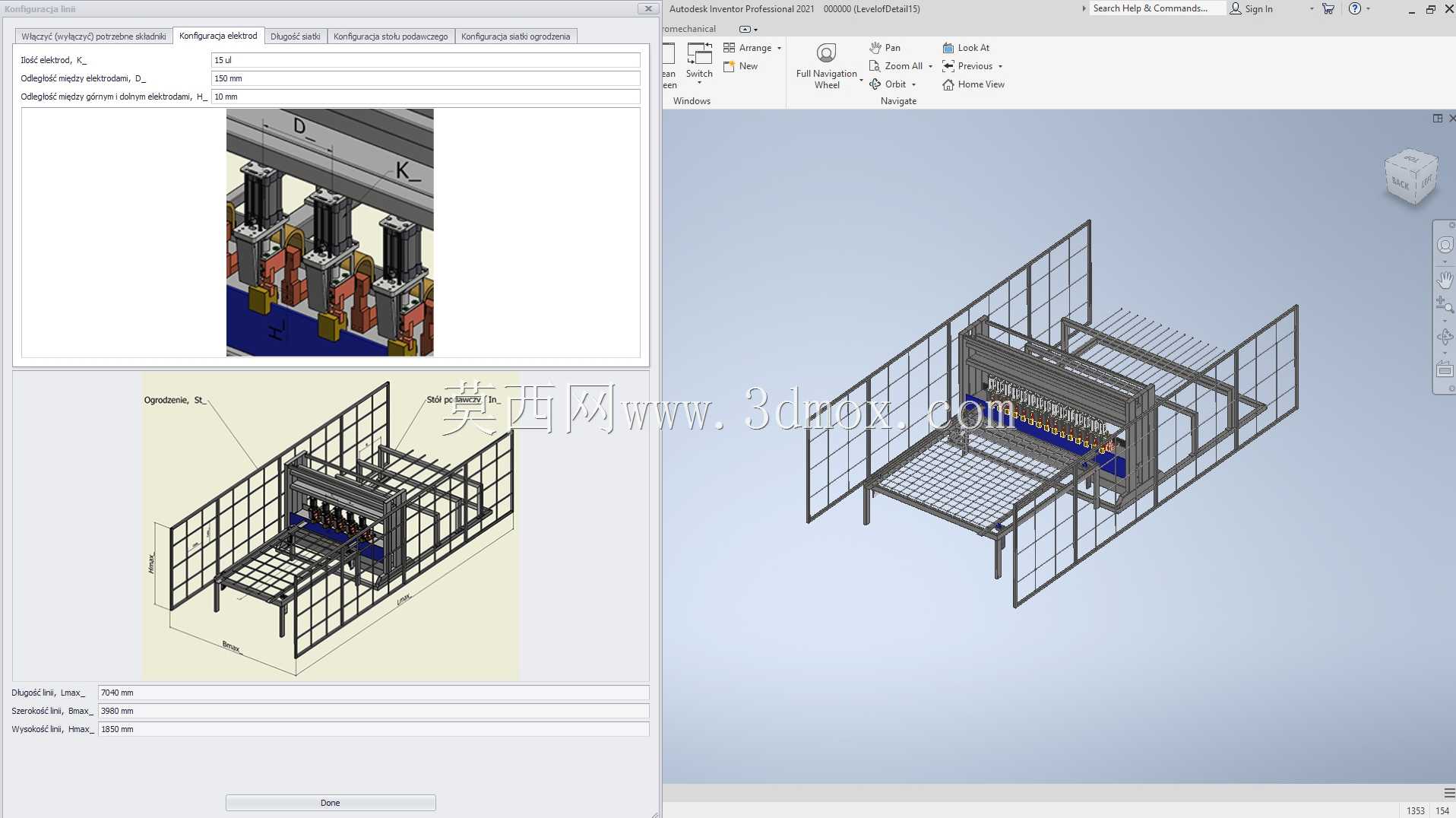

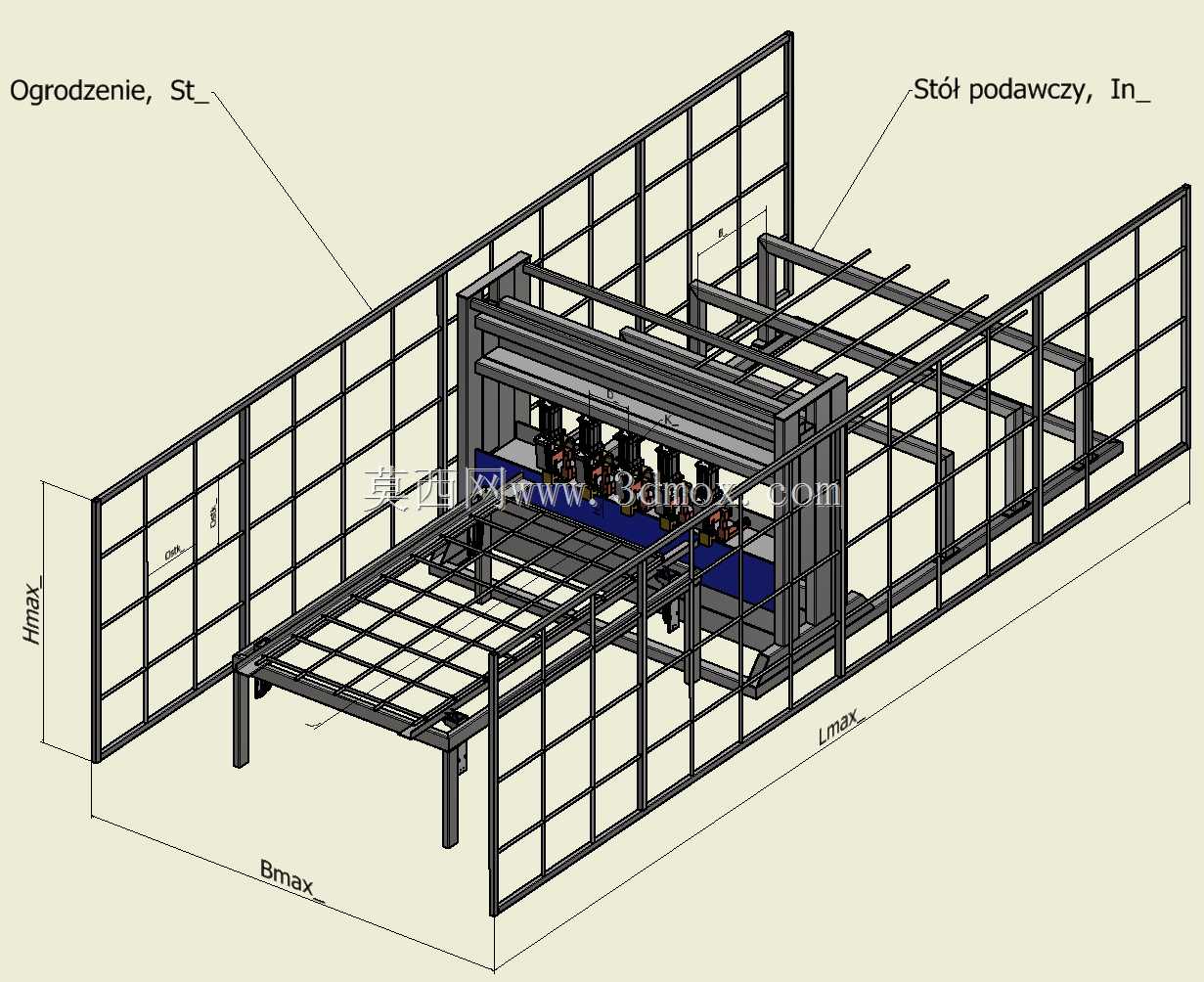

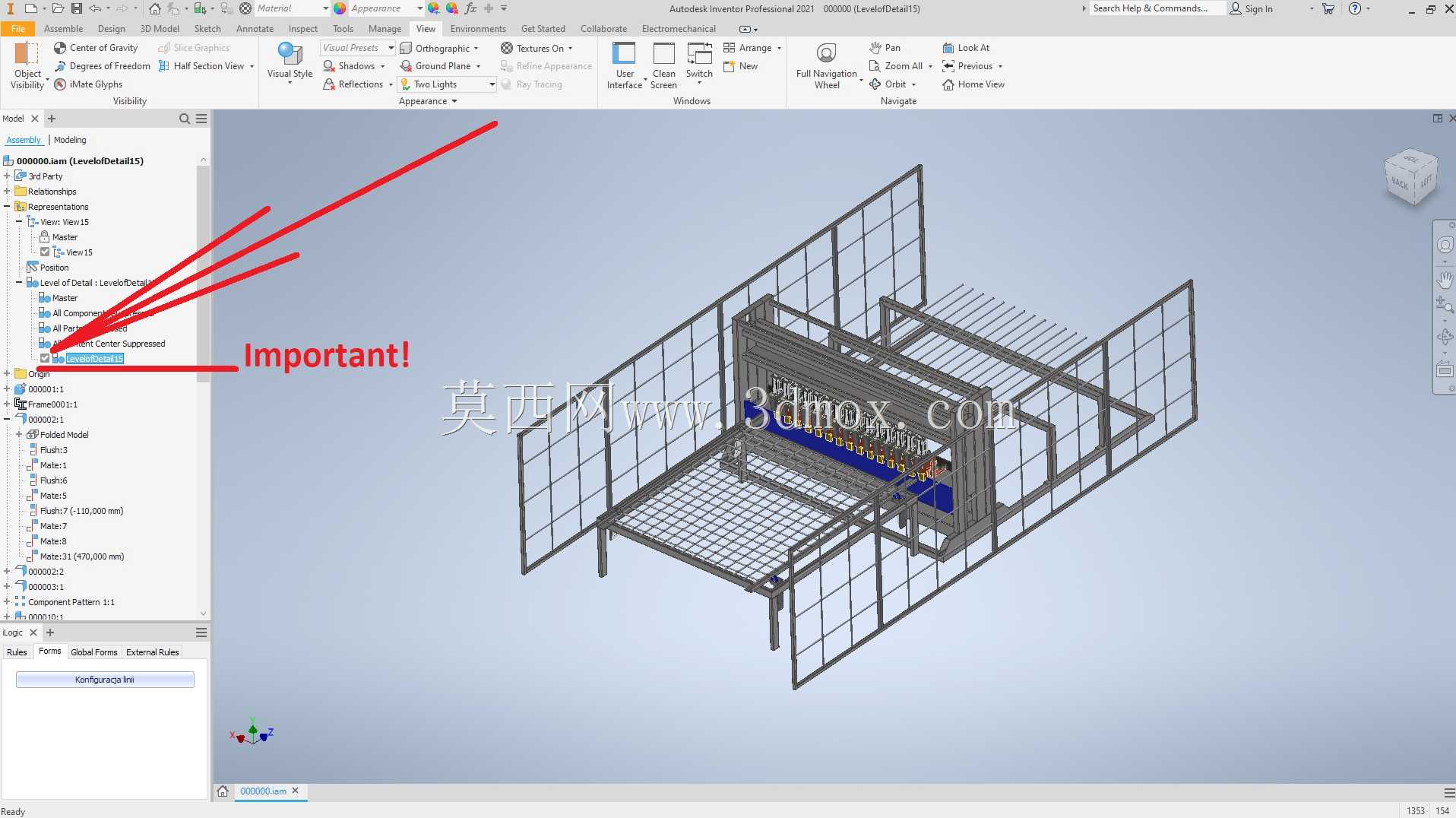

这套参数化装配结构面向金属板材类构件的批量加工作业场景，适配围栏、网格类钣金件的自动化焊接生产工序，在护栏生产、金属网片加工车间的产线布局中可直接嵌入上下料工位衔接，替代传统人工对位焊接的零散作业模式。整体结构以方管型材搭建主体框架，外围设置全高网格防护围栏，围栏预留对应进料方向的开口，作业时可将加工区域与人员通行通道物理隔离，避免焊渣飞溅、工装误动作带来的安全隐患，围栏的网格间距、整体高度可随加工件的尺寸范围通过参数驱动调整，无需重新绘制单根型材的搭接结构。中部核心作业区集成多组焊接执行单元的安装位，可适配不同焊枪数量的排布需求，对应不同幅面工件的焊点分布，单元安装座预留了标准的调节槽位，可根据工件的焊接点位快速调整执行端的位置，不需要重新加工安装基板。进料台采用辊道加框架支撑的结构，台架的宽度、长度参数可随待加工板材的最大幅面联动调整，台架上设置的定位挡块可沿侧边导轨滑动，适配不同宽度规格的网片、板材进料时的侧边定位，避免进料偏移导致的焊接位置偏差。设计阶段采用自顶向下的参数化关联逻辑，将设备的最大加工宽度、加工长度、进料高度作为顶层驱动参数，所有型材长度、安装位位置、围栏跨度均与顶层参数建立关联约束，调整核心参数时整套装配的所有零件可同步更新尺寸，不需要逐个修改零件特征，大幅缩短不同规格机型的改型设计周期。安装边界方面，设备底部设置可调式支撑脚，可适配车间地面的不平整工况，支撑脚的调节范围覆盖常规车间地面的高度差需求，进料端的对接高度可与车间现有输送线的出料高度匹配，不需要额外增设过渡抬升机构，设备后侧预留了管线排布的走行空间，可容纳焊枪管线、气动管路、控制线缆的集中布设，避免管线外露被工件剐蹭磨损。整套结构的框架搭接均采用标准型材连接件，不需要定制特殊的连接角件，加工装配时可直接采购标准件完成组装，降低生产制造成本，防护围栏的门体设置在设备侧方，对应核心作业单元的维护位置，方便日常检修时快速进入作业区，不需要拆除大面积围栏结构。
