带蜗轮结构的手动旋转焊接工装设备

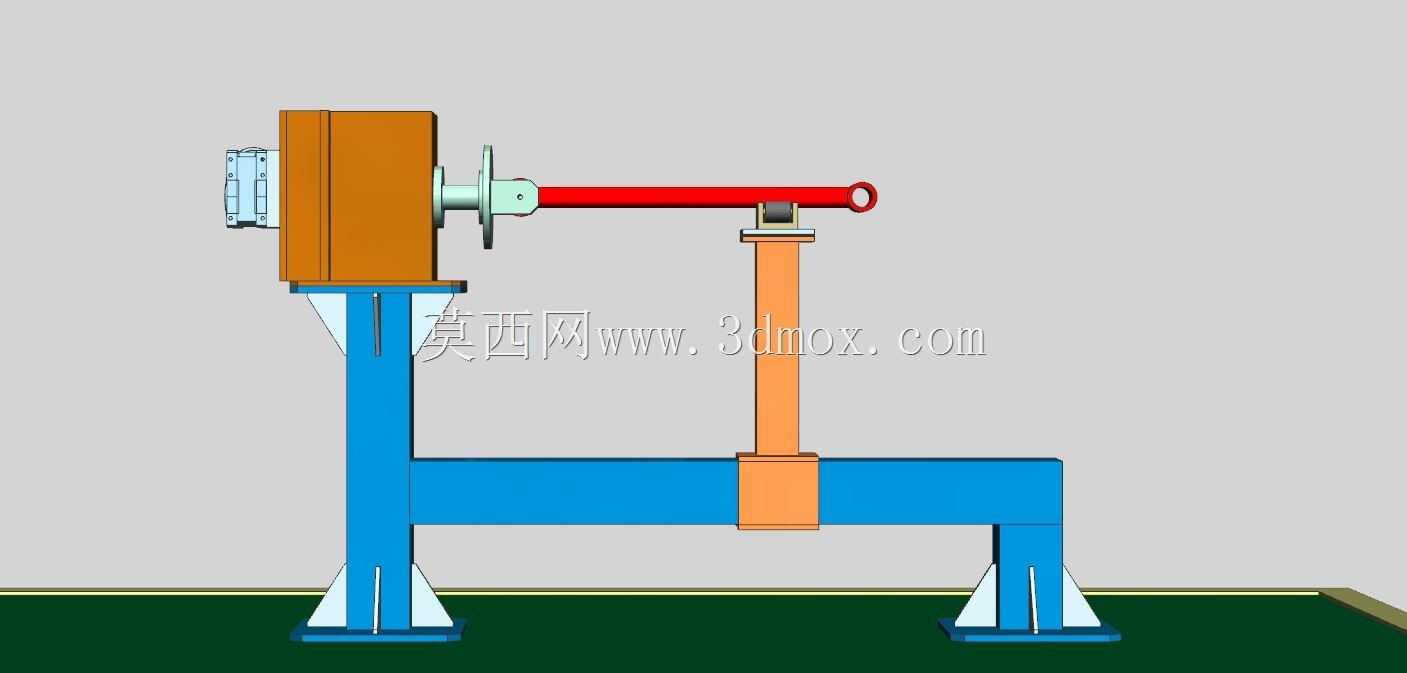

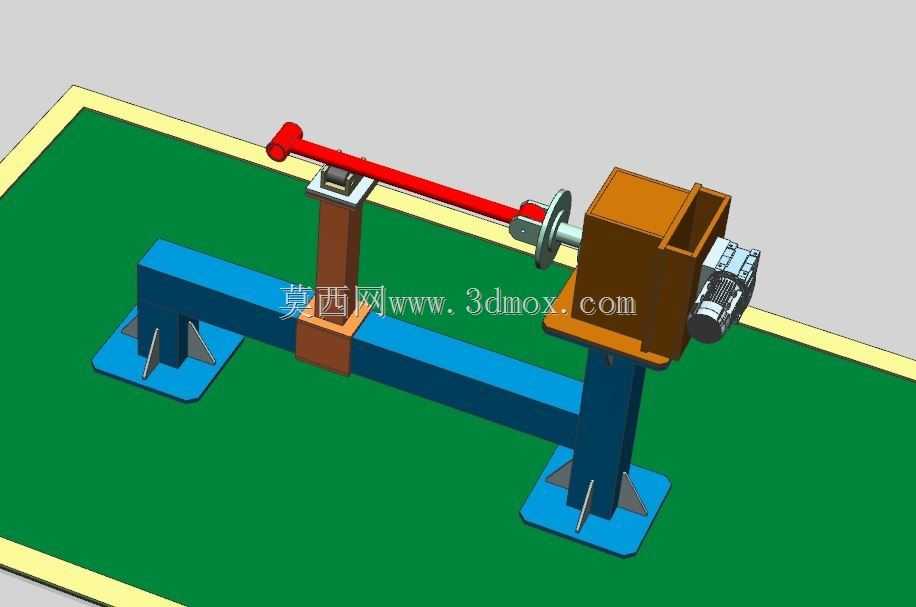

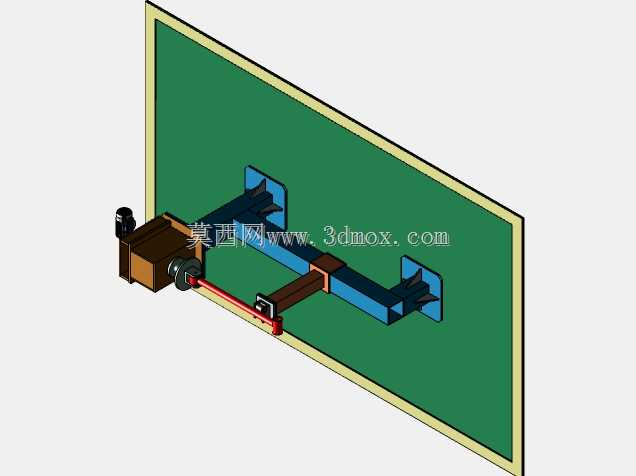

在中小批量结构件焊接加工场景里，这类带蜗轮副的手动旋转焊接设备，主要解决环形焊缝、多面焊缝焊接过程中需要反复翻转工件、操作人员频繁移位的痛点，尤其适合小型箱体、轴类带法兰组件、薄壁筒形件的手工焊接作业，不需要配套气动或电动动力源，在无压缩空气、供电不稳定的零散加工点位也能正常使用。整套设备采用双立柱跨梁式支撑结构，底部两个带三角加强筋的方形安装底板通过膨胀螺栓与车间地坪或者钢制工作台面固定，安装时需要保证两个底板的上平面共面，跨梁的水平度误差控制在每米0.1mm以内，避免后续回转卡滞；横向布置的蓝色主梁承担整体支撑载荷，滑动支座可以沿着主梁的滑槽调整轴向位置，适配不同长度规格的工件装夹需求，调整到位后通过侧面的紧定螺钉锁死位置。传动端集成了蜗轮蜗杆减速结构，操作人员转动端部的红色手摇柄时，动力通过蜗杆传递到蜗轮，带动输出端的装夹工位缓慢回转，蜗轮副自带的自锁特性可以让工件停留在任意倾斜角度，不会因为工件自重发生回转偏移，不需要额外增加锁紧机构，操作时的回转手感均匀，没有明显的空行程，减速比设置适配手工焊接的走枪速度，转动手轮一周工件回转角度约6度，方便操作人员精准控制焊缝位置，不会因为转速过快导致焊枪偏离焊缝轨迹。输出端的装夹工位采用槽式结构，可以搭配快速夹钳、V型块或者定制夹具固定不同外形的工件，侧边预留的电机安装位可以根据后续升级需求加装小型驱动电机，改造为半自动回转焊接设备，不需要对主体支撑结构做大规模改动。设备的操作高度设置在距离安装基面850mm到1100mm区间，符合站立操作的人体工程学要求，操作人员不需要弯腰或者抬臂过高就能完成整圈焊缝的焊接作业，有效降低长时间焊接的劳动强度；整体结构没有复杂的电控元件，日常维护只需要定期在蜗轮副、滑动导轨面涂抹润滑脂，清理焊接飞溅落在传动部位的焊渣即可，维护成本极低，适合小型机加工门店、五金加工厂的焊接工位配置，在修配类作业场景中也能快速适配各类异形工件的焊接定位需求，相比电动回转工作台，手动结构的采购成本更低，故障点更少，对操作人员的技能要求也更低，不需要额外培训就能上手操作。
