分度托盘式双工位机器人焊接工作站

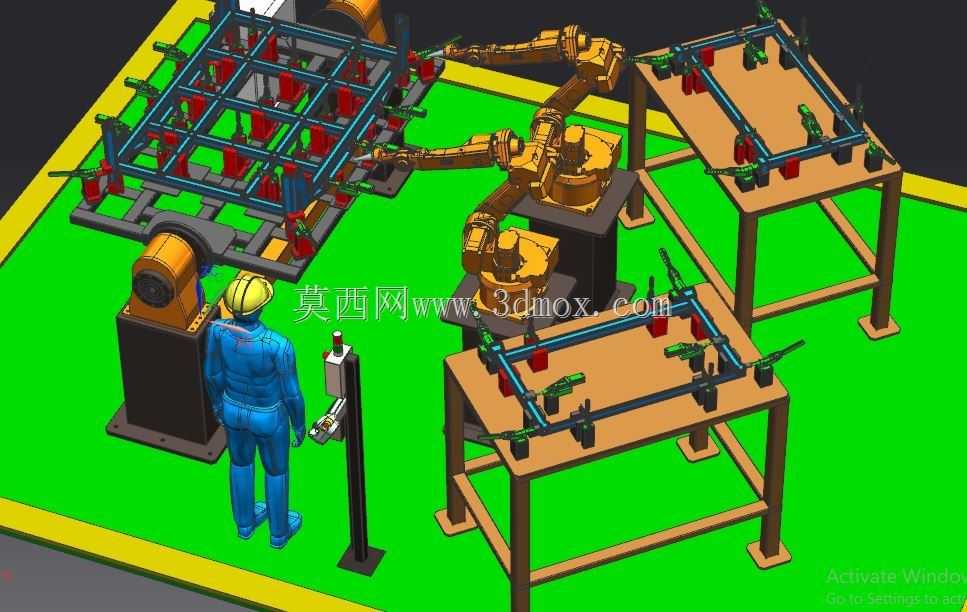

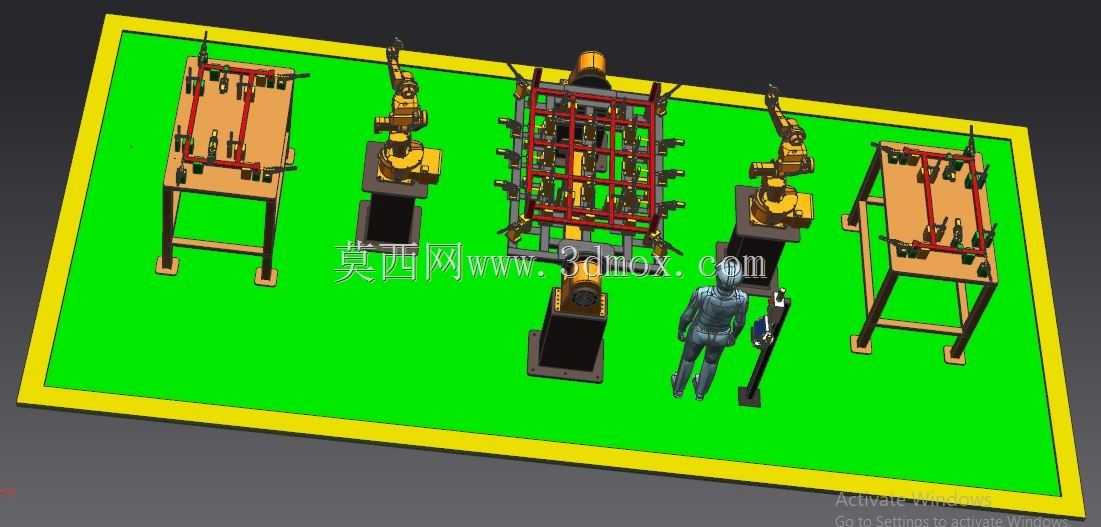

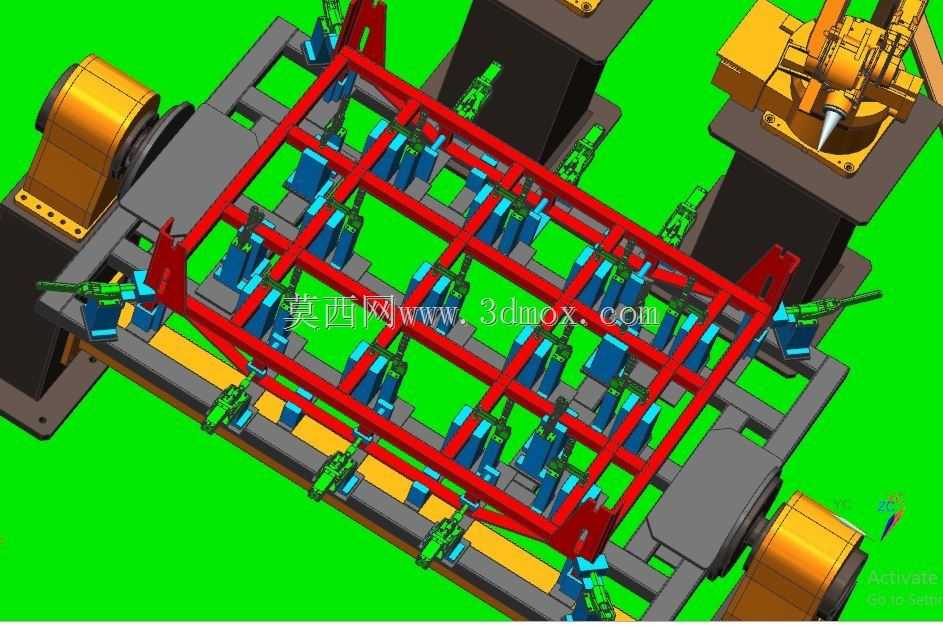

这套焊接工作站主要面向中小型结构件的批量焊接加工场景，适配汽车零部件、五金支架、小型框架类工件的正反面连续焊接作业，解决传统单工位焊接设备需要人工翻转工件、重复装夹定位效率低的痛点，在五金加工、汽配制造、小型钢结构件生产车间的焊接工序中可直接对接产线布局。整套设备采用对称式双工位布局，中间设置分度回转托盘机构，两侧各布置一台六轴焊接工业机器人，工位两端配套工件装夹工装台，操作人员可在焊接作业进行时在外侧工位完成待焊工件的装夹与已完工件的拆卸，配合分度托盘的回转动作实现焊接作业与上下料作业的并行开展，大幅压缩工序等待时长。设计过程中优先考虑焊接作业的可达性与操作安全性，两台焊接机器人的安装基座高度经过反复校核，确保机械臂末端焊枪可完全覆盖分度托盘上工件的所有焊缝位置，包括工件正面与背面的搭接焊缝、角焊缝，无需二次调整工件装夹姿态即可完成全位置焊接。分度托盘采用伺服驱动的回转结构，定位精度可满足焊接作业的重复定位要求，托盘上的工装夹具采用快换式设计，可根据不同批次工件的外形尺寸快速更换定位模块，适配多品种小批量的柔性生产需求。设备整体安装边界需预留足够的安全操作空间，两侧工装台外侧预留操作人员上下料的操作位，中间回转区域设置安全防护围栏与安全光栅，避免焊接过程中人员误入作业半径引发安全事故，地面安装需保证整体水平度，确保机器人运行过程中基座无晃动，保障焊接轨迹精度。工装台采用型钢焊接框架结构，台面设置T型槽用于安装定位夹具与压紧机构，可根据工件的外形尺寸调整夹具安装位置，适配不同规格工件的装夹需求。整套设备的气路、管线全部采用拖链内置排布，避免焊接飞溅烫伤管线，同时减少管线外露带来的安全隐患，焊接电源、送丝机构等配套部件布置在设备后侧的维护区域，方便日常检修与焊丝更换作业。
