带编码器pololu37D减速电机三维结构

这款带编码器的pololu 37D电机，在小型自动化设备、移动机器人、智能小车、小型执行机构的设计选型中应用十分广泛，很多做桌面级自动化改造、教育类机器人开发的结构工程师，在做紧凑空间动力布局时都会优先考虑这类集成编码器的减速电机方案。从实际使用场景来看，它不需要额外加装外置编码器，就能实现输出轴转速、转角的闭环反馈，在需要精准位置控制、转速恒定输出的小型传动链路里，能省去不少额外的安装空间与结构适配工作。

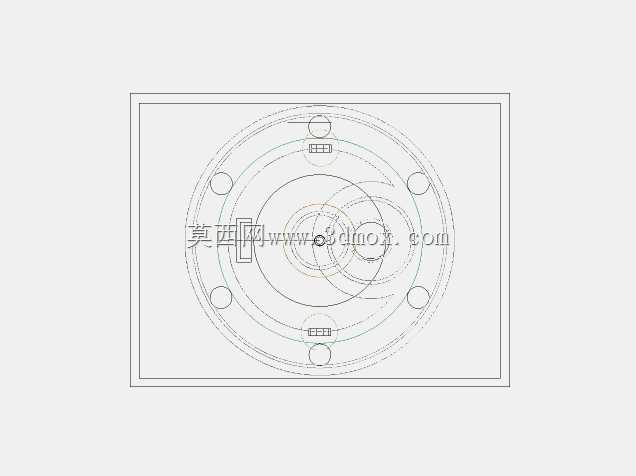

从功能特性上看，这款电机集成了行星减速结构与增量式编码器，输出端的减速箱采用法兰式安装结构，端面上均匀分布的6个安装孔，是选型时首先要核对的安装边界参数，安装孔的节圆直径、孔深、螺纹规格都需要和设备上的安装支座严格匹配，避免出现装配干涉。输出轴为单键光轴结构，轴径、伸出长度是和负载端联轴器、同步轮、齿轮啮合的核心配合尺寸，建模时已经把轴端的倒角、轴肩的定位尺寸做了还原，设计传动结构时可以直接参考这些尺寸做配合件的公差匹配，不用再反复核对样本参数。

设计思路上，这款模型还原了电机的分层结构：最上端是输出轴与减速箱端盖，中间段是减速箱壳体与电机主体的衔接段，下端是电机尾端的编码器安装仓，整个壳体的圆柱度、各段的同轴度都按照实物的装配公差做了还原，做整机装配干涉检查时，可以直接导入装配体，核对电机和周边结构件的安全间隙，比如和安装支架的侧壁间隙、和走线槽的避让空间、和输出端传动件的啮合位置，都能通过三维模型直接校验。

实际选型应用中，这类带编码器的37D电机常被用在AGV小车的驱动轮动力单元、小型机械臂的关节驱动、自动送料机构的动力输出端，编码器的反馈信号可以接入控制板，实时修正输出转速，避免负载变化时出现转速丢转、位置偏差的问题。建模时特意还原了编码器尾部的出线位置，在做设备走线布局时，可以提前规划线缆的弯曲半径、固定位置，避免装配时出现线缆被壳体挤压、和运动部件剐蹭的问题。减速箱端面的安装孔是沉孔设计，装配时螺丝的沉入深度也在模型里做了体现，选型螺丝长度时可以直接参考，不会出现螺丝顶到减速箱内部齿轮的问题。整个电机的外形轮廓没有做过度简化，所有和装配相关的特征都保留了细节，不管是做结构方案评审、装配模拟，还是做设备的爆炸图展示、维修手册配图，都能直接使用。
