卧式三相异步电动机三维结构模型

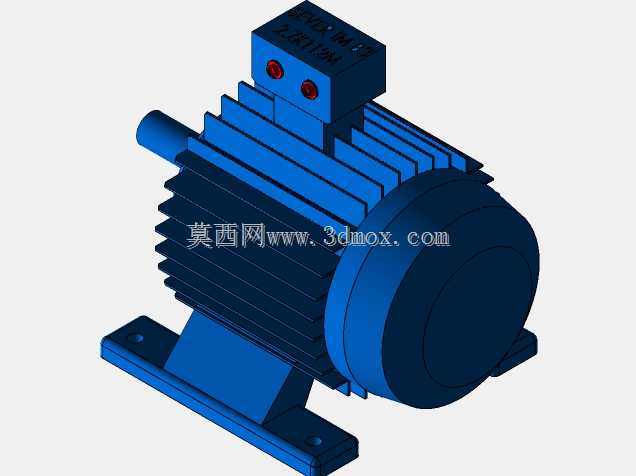

这款卧式安装的电动机三维模型，完整还原了工业场景中应用最广泛的鼠笼式异步电机的全部结构细节，可直接用于非标自动化设备、输送线体、机床辅机、风机水泵配套等场景的整机装配干涉校验、安装空间校核工作。从结构设计来看，模型完整呈现了电机的核心组成部分：带散热筋的机座采用铸铁材质的典型结构，轴向排布的散热筋沿机座圆周均匀分布，能够在电机运行时通过自然风冷或强制风冷带走定子绕组产生的热量，避免绕组温升过高导致绝缘老化加速；顶部的接线盒采用独立腔体设计，预留了三相电源接线端子的安装空间，接线盒与机座之间的密封结构也做了细节还原，可满足一般工业环境下的防尘防溅要求；输出轴采用标准圆柱形轴伸，带标准键槽结构，可匹配联轴器、带轮、齿轮等多种传动连接件，轴伸端的轴承位、密封端盖结构都按照常规工业电机的尺寸比例做了还原，方便设计人员直接匹配对应的轴承型号、密封件规格做选型参考。底部的安装脚座为整体式铸铁结构，四个安装孔的孔距、孔径都按照通用卧式电机的安装尺寸规范做了等比例建模，设计人员在做设备布局时，可以直接调用该模型核对安装基面的开孔位置、电机与被驱动部件的轴系对中空间，避免出现安装干涉、轴系不同心导致的运行振动问题。从实际应用角度出发，这类电机是工业生产中最常用的动力输出部件，可适配恒转速、负载波动不大的绝大多数传动场景，模型在建模时特意保留了端盖、风罩、接线盒等外部结构的完整装配关系，既可以用于设备整体的外观展示，也可以通过拆分装配体查看内部定子、转子、轴承的相对位置关系，帮助刚接触机械设计的从业者理解电机的内部构造逻辑。做设备布局设计时，需要重点关注电机输出轴中心高、安装脚的轴向孔距与设备安装基面的匹配度，同时要预留接线盒的接线操作空间、风罩端的散热通风空间，避免周边结构件遮挡通风路径导致电机散热不良，该模型的外形尺寸完全遵循通用Y系列卧式电机的尺寸规范，设计人员无需重新测绘即可直接放入装配体中做空间排布，大幅缩短前期方案设计的建模周期。
