滑板车配套小型直流驱动电机结构

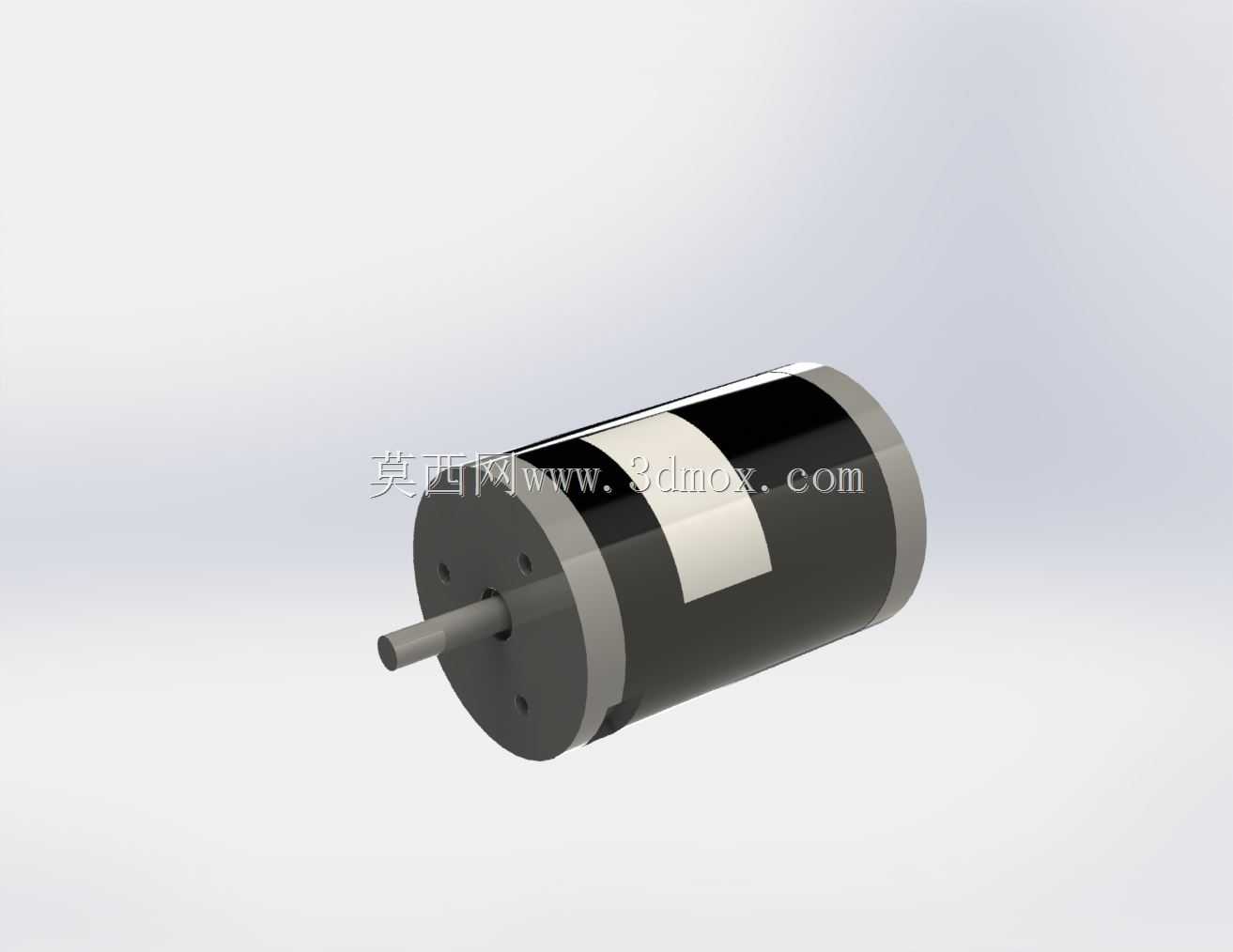

这款小型圆柱驱动电机，主要适配轻型电动滑板车的动力输出场景，同时也可用于小型桌面自动化输送装置、便携电动工具的动力源选型参考。从结构设计来看，整体采用同轴圆柱布局，输出轴从端盖中心伸出，端盖处预留了圆周均布的安装孔位，可直接通过螺栓固定在设备安装基座上，无需额外设计转接法兰，能有效缩减设备端的安装空间占用。电机本体外壳采用光滑圆柱面设计，表面预留标签粘贴区域，方便生产环节标注型号、电气参数等信息，外壳与前后端盖采用止口配合定位，保证同轴度精度，避免运转过程中出现转子扫膛的问题。在实际选型应用中，这类电机的安装边界需要重点关注：本体外径尺寸适配滑板车踏板下方的预留安装腔，轴向长度不会超出踏板的宽度范围，输出轴的直径与长度匹配标准的同步带轮安装尺寸，可直接与传动系统连接，省去二次轴加工的工序。设计过程中，优先考虑了轻量化代步设备的重量控制需求，外壳在保证结构强度的前提下做了壁厚优化，端盖采用兼顾强度与散热性的材质，长时间连续运转时可通过外壳表面自然散出热量，无需额外加装散热风扇，进一步压缩了整体轴向尺寸。从功能特性上，这类电机输出扭矩适配单人轻型代步的负载需求，运转噪音控制在较低区间，适合城市短途代步场景使用，输出轴端的台阶设计可对传动轮做轴向定位，防止运转过程中传动件发生轴向窜动。建模过程中还原了实际产品的装配关系，前后端盖与本体的配合间隙、安装孔的位置度、输出轴的伸出长度都按照实际量产尺寸还原，可直接用于滑板车整体装配的干涉检查，也可作为同类小型驱动电机选型时的布局参考，帮助结构工程师快速完成安装位的空间预留，减少前期方案阶段的重复建模工作量。在小型自动化设备改造场景中，这款电机也可作为轻型输送带的驱动源，安装孔位可适配常见的铝型材安装板，不需要定制复杂的安装支架，能缩短设备改造的周期。
