电路板式颜色识别传感模块结构设计

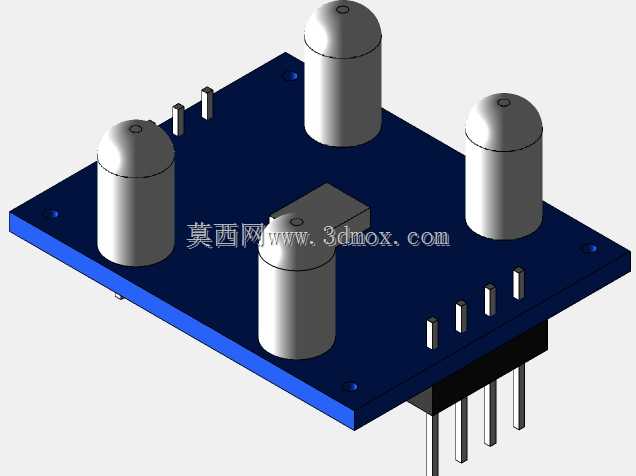

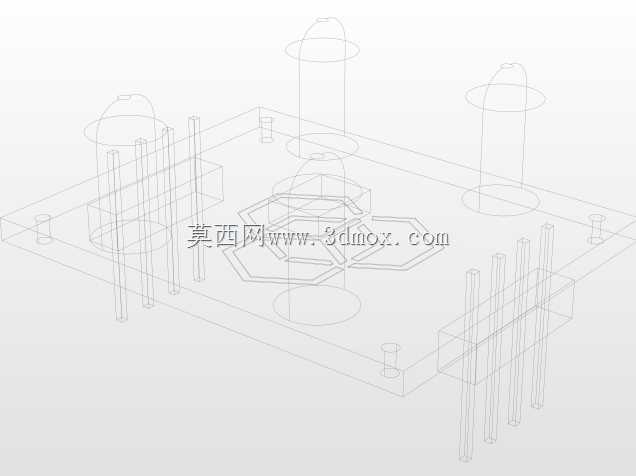

在工业自动化分拣、印刷品色差检测、物料色标定位这类场景里，颜色识别传感模块是替代人工目视判断的核心检测元件，这款板载式结构的设计，完全围绕产线快速集成的实际需求展开。从结构布局来看，四个圆柱状光电感应探头呈对称式分布在深蓝色PCB基板上，这种排布方式可以覆盖更大的检测视场角，避免单探头检测时因物料摆放偏移出现的识别漏判，探头顶部采用半球形透光封装，既可以保护内部的光电发射与接收元件，也能让入射光线形成更均匀的漫反射路径，减少环境杂光对识别精度的干扰。PCB基板边缘预留了直插式引脚，引脚长度经过适配设计，既可以直接插装在设备主控板的对应排母上，也能通过外接导线延伸安装，基板四角设置了固定安装孔，孔位间距符合通用小型电子模块的安装标准，不需要额外设计定制转接支架就能完成固定，大幅降低集成时的结构改造成本。模块中部的小型矩形元件是信号处理单元，布局在四个探头的几何中心位置，可以缩短探头到处理单元的走线长度，减少信号传输过程中的衰减与干扰，这种紧凑的布局也让整个模块的外形尺寸控制在极小范围内，不会占用过多设备内部的安装空间，适合集成在空间受限的小型自动化设备、智能分拣小车或者便携式检测装置上。设计过程中特意将所有元件的高度做了统一适配，最高的感应探头高度不超过基板上方15mm，底部引脚突出基板的长度控制在标准直插元件的通用尺寸范围内，不管是采用波峰焊批量生产，还是后期手工维修更换元件，都不会出现元件干涉的问题。探头与PCB的连接部位做了加固结构处理，避免设备运行过程中的振动导致探头松脱，基板边缘做了圆角处理，防止安装时剐蹭导线或者操作人员手部。实际应用中，这类模块不需要额外加装复杂的光学辅助结构，直接安装在检测工位上方5到20mm的位置就能完成颜色信号采集，对于产线上常见的红、绿、蓝、黑、白等基础颜色的识别响应速度可以满足高速分拣线的节拍要求，针对不同材质表面的反光差异，结构上预留了调整安装高度的冗余空间，用户可以根据实际检测物料的表面特性，微调模块与物料之间的距离，不需要重新设计安装结构就能适配不同的检测工况。
