泰达亨特利1042型15公斤量程称重传感器

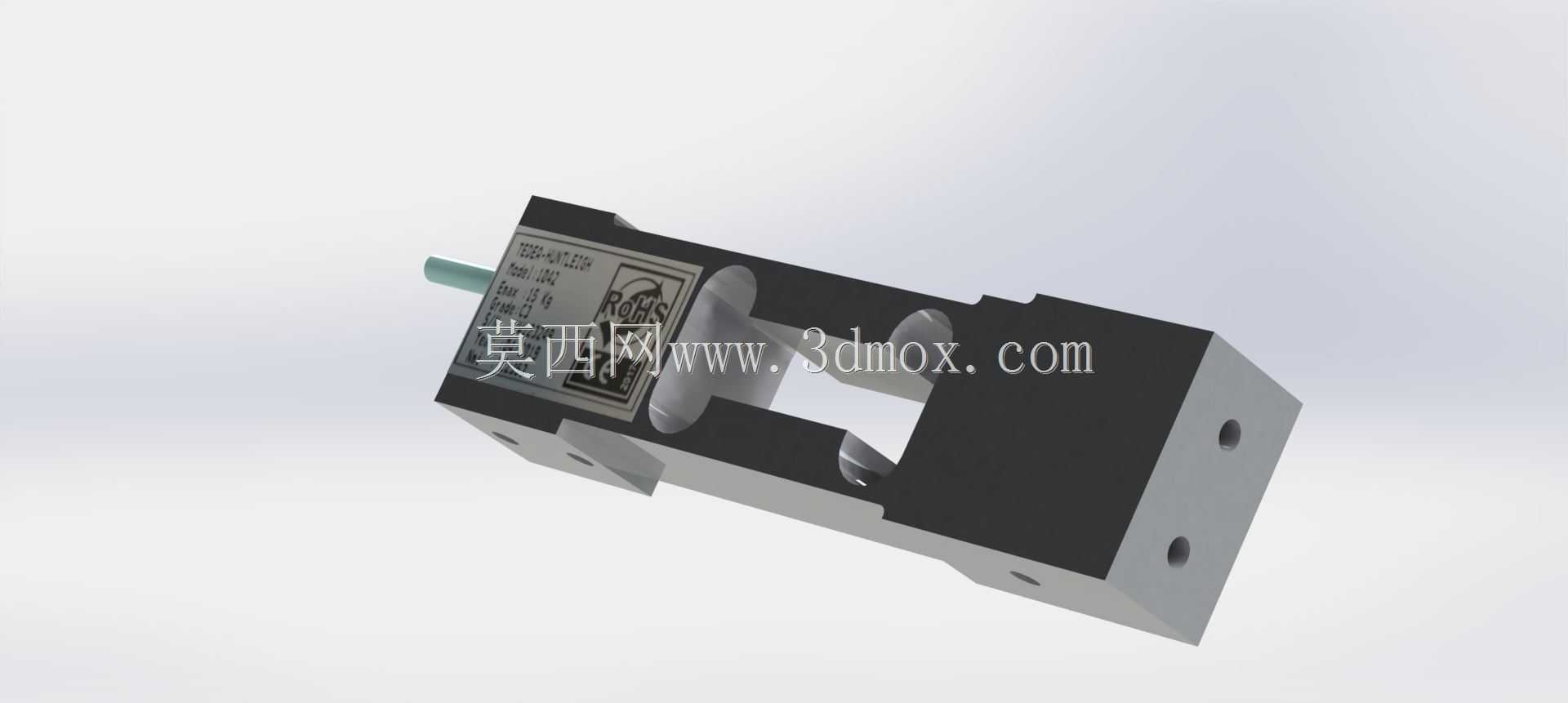

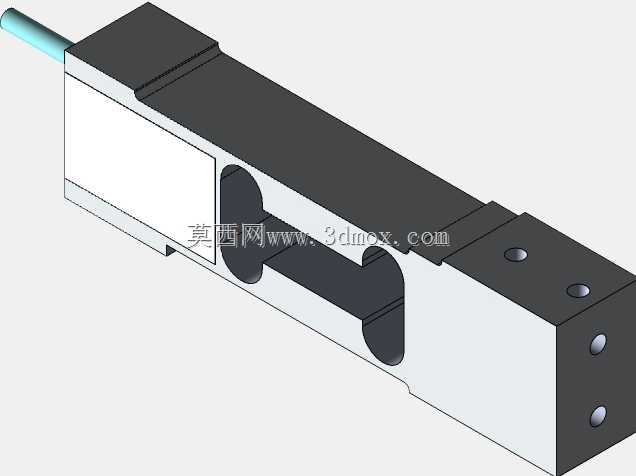

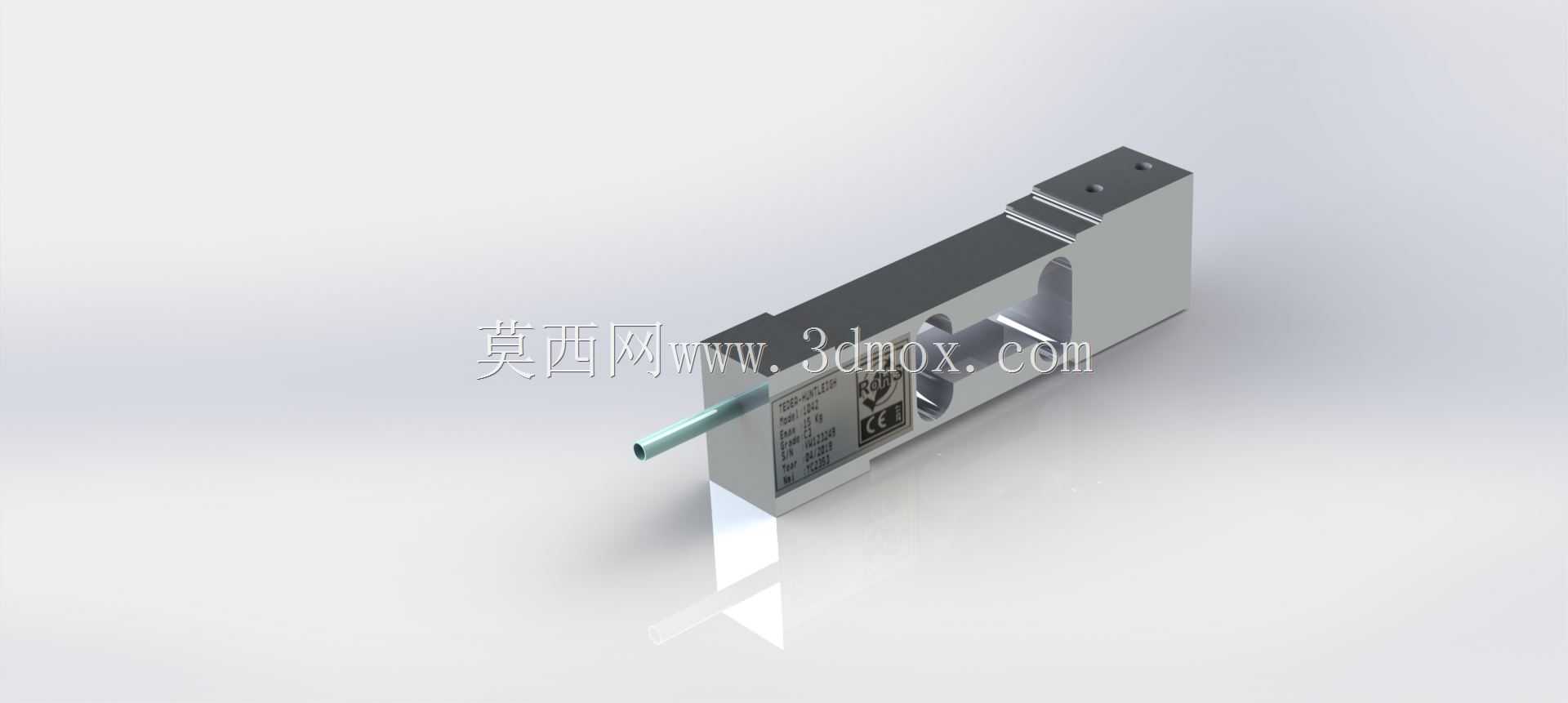

这款15公斤量程的称重测力元件，在小量程检重、定量分装类工位上适配性极强，常见于小型桌面式定量包装设备、实验室精密测力台架、小型物料分拣线的重量检测工位，也可嵌入小型电子台秤、手持式测力装置中作为核心敏感元件使用。从结构设计来看，整体采用平行梁式应变测量结构，这类结构的优势在于对偏载载荷的抗干扰能力较强，当加载点存在小幅偏移时，应变区的形变输出一致性较好，能有效降低安装对位偏差带来的测量误差。元件主体的应变区做了对称式镂空减薄处理，既保证了额定载荷下应变片贴合区域能产生足够的弹性形变，确保测量灵敏度，又通过结构加强筋的布局限制了过载形变量，避免突发冲击载荷造成弹性体不可逆塑性变形。出线端采用侧置式出线设计，线缆从弹性体一端的侧方引出，在安装时可以预留更小的端部避让空间，不会因为顶部或底部的安装面遮挡线缆走线，适配紧凑安装空间的设备布局。安装端采用双端面螺孔固定设计，两个安装端面分别设置了对称分布的内螺纹孔，安装时可通过螺栓直接将传感器固定在设备基座与载物平台之间，不需要额外设计复杂的转接夹具，安装边界清晰，固定端的安装孔位间距经过标准化设计，可直接替换同量程同安装尺寸的同类测力元件，降低设备改造成本。弹性体表面做了发黑防锈处理，可适配常规车间环境下的使用需求，表面印刷的标识清晰标注了载荷方向与产品参数，安装时可快速识别加载方向，避免反向安装造成测量失效。从建模细节来看，模型完整还原了弹性体的镂空结构、安装孔位的深度与螺纹特征、出线端的线缆接头结构，甚至表面的标识印刷区域都做了对应还原，在做设备整体装配仿真时，可以直接调用该模型完成干涉检查，确认安装空间是否匹配，不需要额外对模型做简化修补。在实际选型应用中，这类小量程平行梁传感器要注意安装面的平面度要求，如果安装基座平面度偏差过大，会造成弹性体预紧变形，导致零点漂移，影响测量精度，建模时也还原了安装面的平面特征，方便设计人员在做安装板设计时参考贴合面的尺寸公差要求。
