四旋翼无人机有效载荷投放释放机构

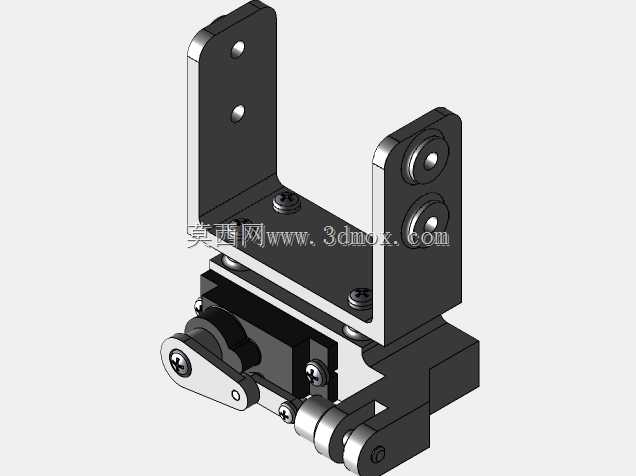

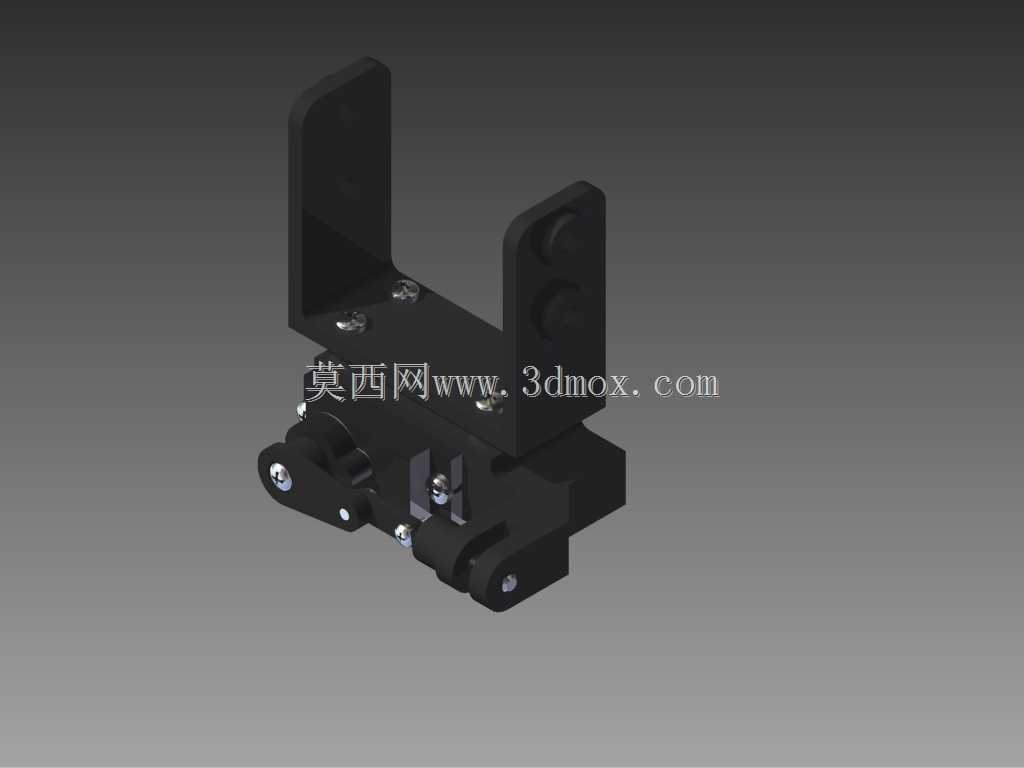

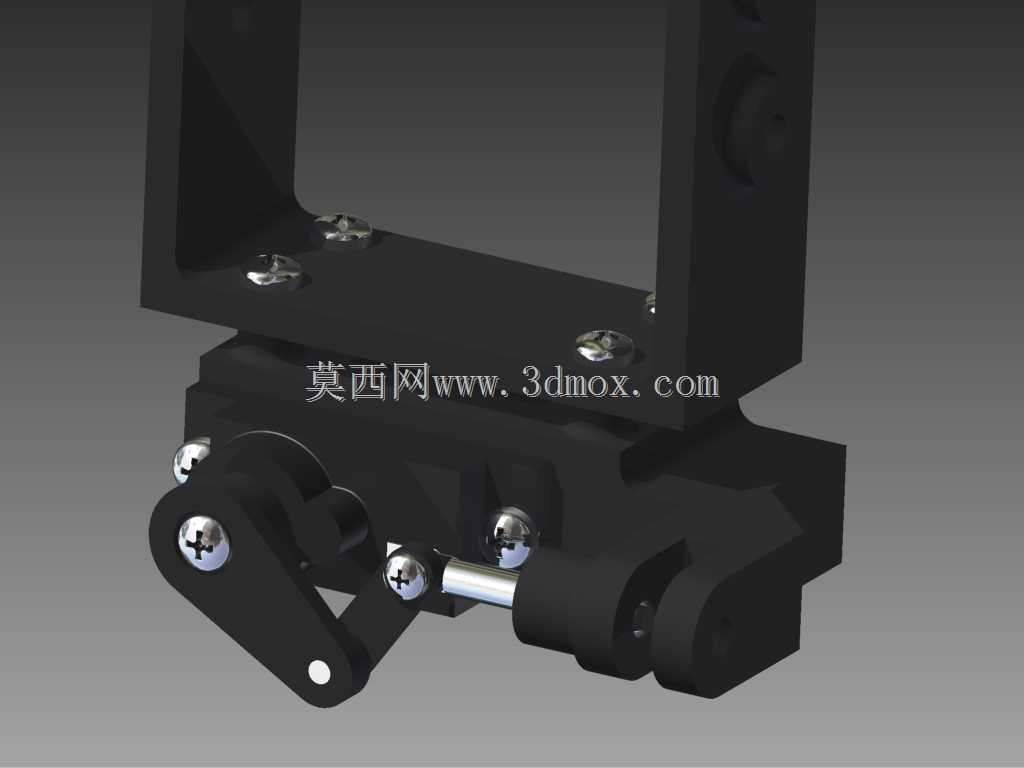

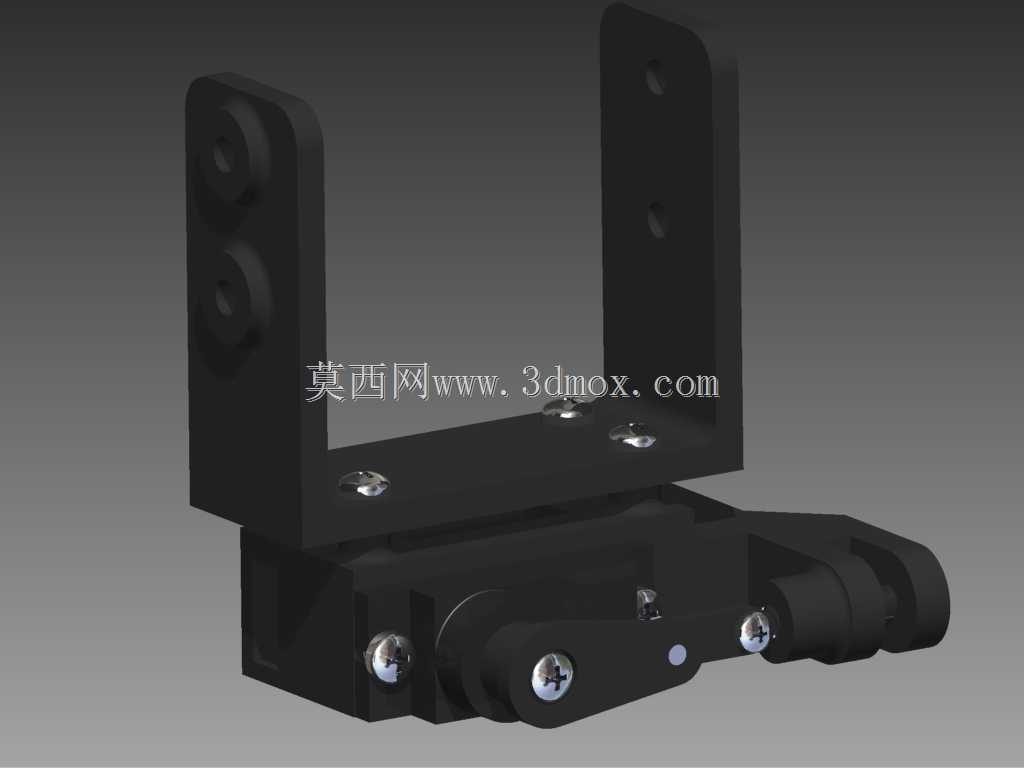

这套释放机构主要面向民用消费级四旋翼飞行平台的外挂载荷投放场景，适配常见的450规格四旋翼机型，可挂载在飞行器底部电池支架位置，解决航模作业、户外投放类场景下的载荷可控释放需求，日常可用于应急小件物资投送、航模作业任务投放、户外定点抛投等实际使用场景。整套机构的动力核心采用市面普及度极高的MG90S伺服电机作为驱动源，这类舵机在航模领域供应链成熟、配件获取成本低、控制逻辑简单，不需要额外开发复杂的驱动电路，直接接入飞控预留的舵机通道即可完成触发控制，对于航模改装用户来说上手门槛极低。结构设计上充分考虑了DIY用户的加工实现条件，除了一根直径1/8英寸也就是3mm的不锈钢棒料作为释放销轴之外，其余所有结构件都预留了3D打印的工艺余量，壁厚、公差都按照FDM打印的常规精度做了适配，普通桌面级FDM3D打印机无需做特殊参数调整即可直接打印出可用的零件，不需要额外的机加工工序，个人用户也能完成整套机构的制作组装。安装边界方面，整套机构的固定支架采用L型折弯式结构，预留了对应450机型电池支架的安装孔位，用户也可以根据自身机型的底部安装孔距，对固定支架的安装段做修改调整，不需要改动核心的锁止释放结构，就能适配不同尺寸、不同安装位的多旋翼飞行平台，拓展性较强。核心的锁止释放结构采用凸轮式锁止设计，伺服电机转动时带动摆臂拨动锁止滑块，压缩复位弹簧后抽出不锈钢释放销轴，挂载在销轴上的载荷即可在重力作用下完成脱离释放，锁止状态下弹簧持续提供预紧力，避免飞行过程中受振动影响出现意外脱钩的情况，整套锁止结构的触发行程经过匹配校准，舵机转动到指定角度即可完成释放动作，不会出现卡滞、半脱钩的异常情况。结构的运动副位置都预留了足够的间隙，打印件的装配公差控制在0.2mm左右，组装时只需要少量润滑脂即可保证动作顺畅，不会因为温度变化、轻微打印变形导致机构卡滞。整套机构的外形紧凑，安装后不会过多突出飞行器底部，对飞行过程中的气动干扰较小，挂载后不会明显影响飞行器的重心平衡，只要将挂载载荷控制在舵机锁止力允许的范围内，即可稳定完成投放作业。
