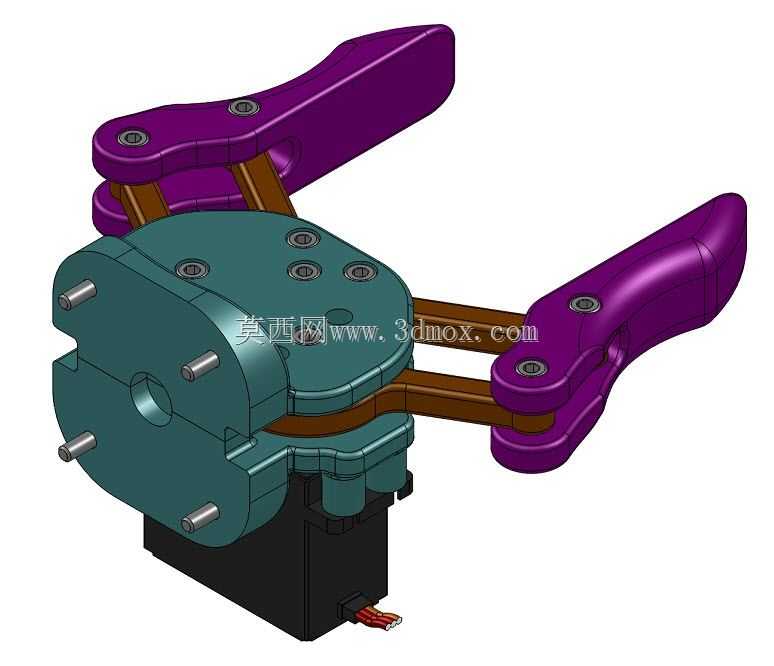

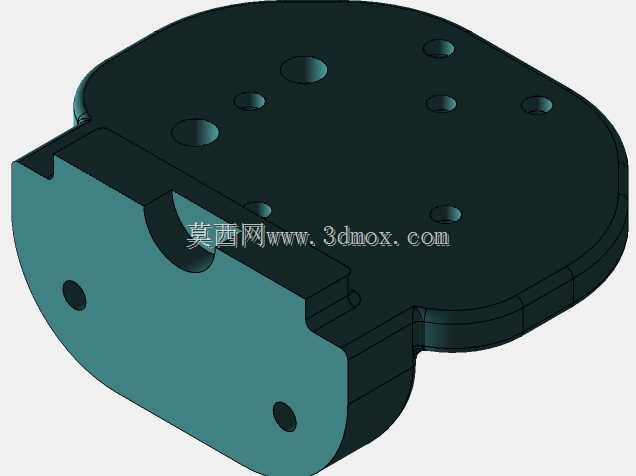

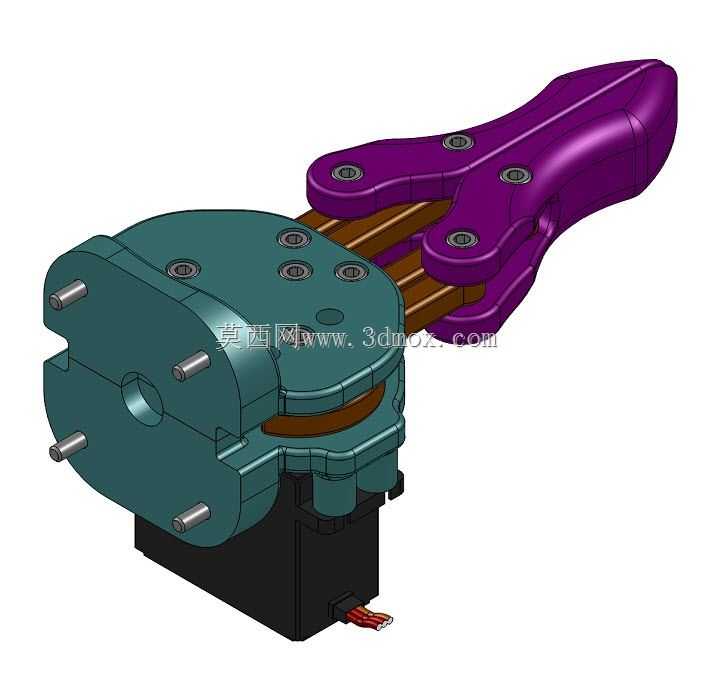

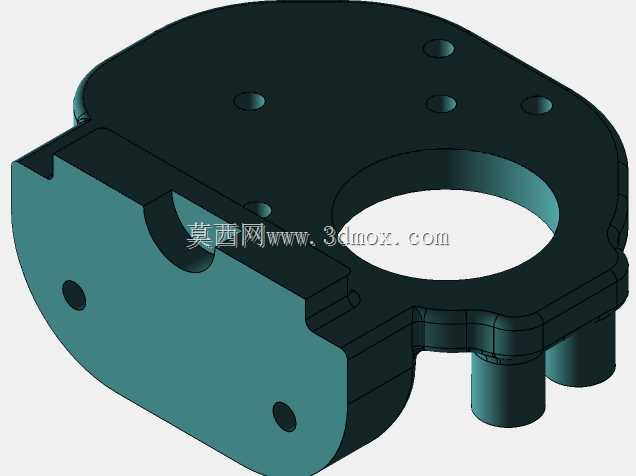

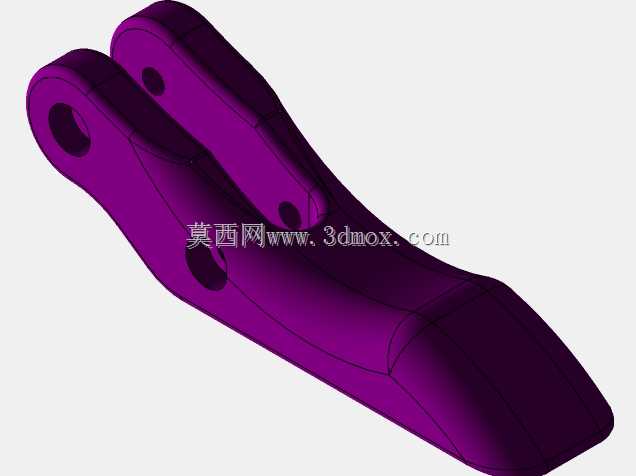

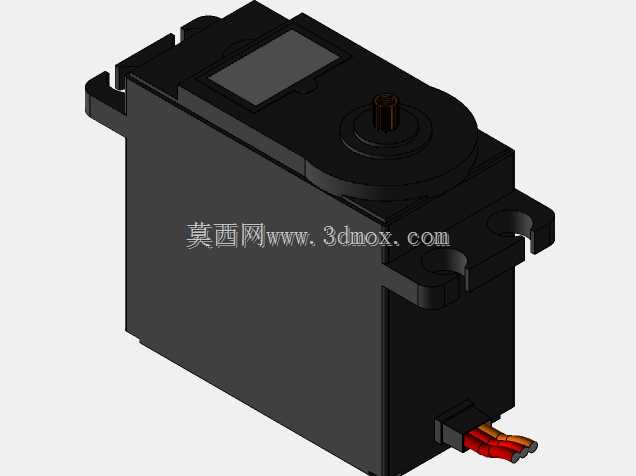

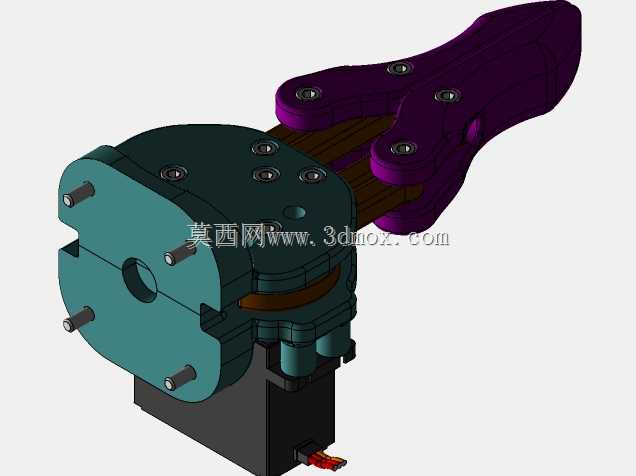

这款夹持执行末端主要适配桌面级六轴协作机械臂使用,常见于3C电子小件分拣、实验室样本转运、轻型工件上下料这类负载要求不高但动作精度要求严苛的作业场景,相比气动夹爪,它不需要外接气源管路,仅靠尾部引出的控制线缆就能完成开合动作,部署灵活度更高,适合在紧凑的工作站空间内使用。从结构设计来看,整个执行端分为驱动、传动、夹持三个功能区段,底部的驱动单元采用标准舵机尺寸规格,安装孔位兼容市面主流20kg级数字舵机的安装边界,不需要额外做转接板就能直接固定在机械臂末端法兰上,驱动输出端通过偏心凸轮结构带动夹指做平行开合动作,相比齿轮传动的夹爪,这种结构的夹持力输出更线性,不会出现齿轮啮合间隙导致的夹持晃动问题。夹指部分采用仿生曲面的分体式设计,紫色的握持段做了内凹的贴合弧度,接触工件的内侧预留了防滑齿槽安装位,可以根据被夹持工件的材质更换硅胶垫、硬质橡胶垫或者金属防滑齿,避免夹伤工件表面或者出现夹持滑脱的问题。夹指与传动基座之间通过多组圆柱销定位、内六角螺丝锁紧,单根夹指的拆装只需要拧下两颗固定螺丝,后期维护更换易损件的效率很高。整个夹持器的整体外轮廓做了圆角过渡处理,没有突出的尖锐棱角,在人机协作的作业场景下能降低磕碰带来的安全风险。传动基座的主体采用对称式的分体壳体结构,六根定位销沿圆周均匀分布,既保证了上下壳体的装配同轴度,也能承受夹持作业时的侧向倾覆力矩,不会因为长期带载作业出现壳体错位的问题。在实际选型适配时,需要注意该夹持器的开合行程范围,它的最大开合距离适配直径30mm以内的柱状工件或者厚度25mm以内的板状工件,额定夹持力可以通过舵机的输出参数做线性调节,不会因为夹持力过大压损薄壁类工件。夹指尾部的行程限位做了硬限位加软限位的双重设计,硬限位在壳体内部做了凸台止挡,避免舵机过转损坏内部传动结构,软限位可以通过控制程序设置开合角度区间,适配不同尺寸的工件抓取需求。整个执行末端的重心尽量靠近机械臂法兰安装面,降低了机械臂运动时的转动惯量,能提升机械臂高速运动时的末端稳定性,减少抖动问题。
- 上一篇:滑板车配套小型直流驱动电机结构
- 下一篇:乐高风格带边三轮摩托车拼装结构
- 全部评论(0)
- 模板大小: 7.09 MB
- 售价:5金币
- 下载次数: 126
- 系统要求: SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 工业机器人
