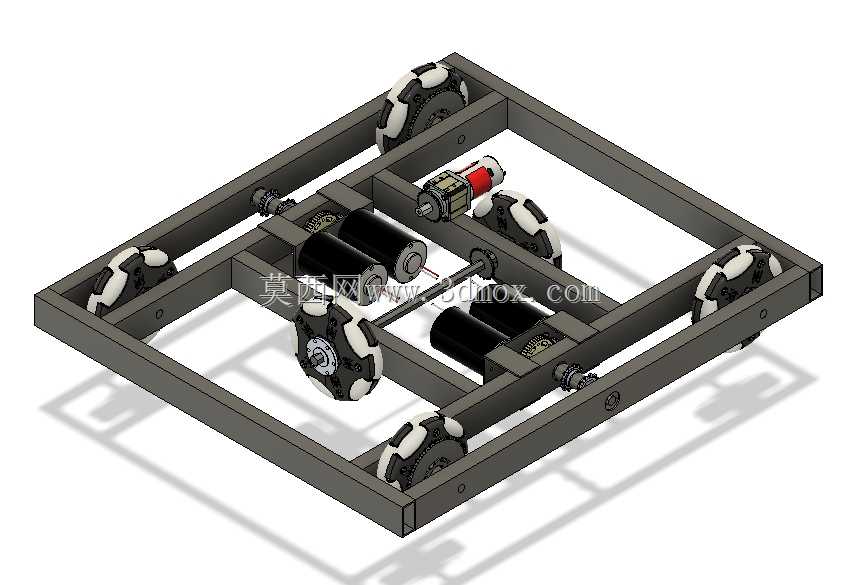

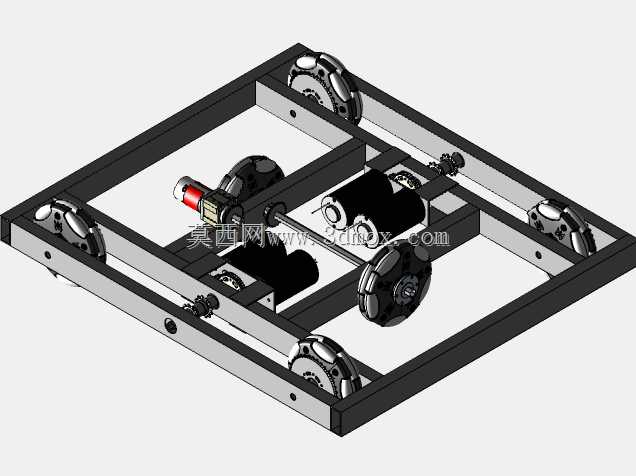

FRC赛事全方位H驱动机器人底盘结构

该底盘结构面向竞技类移动机器人场景设计，核心采用H型传动布局搭配全向轮组，可实现平面内任意方向的平移与零半径转向，无需额外转向执行机构即可完成复杂场地内的快速机动，适配需要频繁变向、窄空间穿行的赛事作业需求。整体框架采用矩形管材拼接成型，通过型材的合理排布预留出上层功能模块的安装空间，框架的横梁与纵梁连接位置均做了贴合面加工处理，保证装配后整体的结构刚性，避免高速移动过程中出现框架形变影响轮组接地精度。轮组采用六轮全向轮配置，沿底盘框架周向均匀布置，每个全向轮的辊子轴线与轮体主轴线呈固定夹角布置，配合独立的传动链路可实现不同轮组的转速差控制，进而合成任意方向的移动矢量，相比传统差速底盘，其运动解耦性更强，可在不改变机身朝向的前提下完成横移、斜向移动等动作，大幅提升场地内的机动灵活性。传动系统采用多电机分布式驱动方案，动力单元沿底盘纵向中轴线对称布置，通过传动轴将动力传递至对应轮组，传动链路中预留了张紧调节结构，可在装配与后期维护时快速调整传动带或传动轴的预紧力，避免动力传递过程中出现打滑、间隙过大的问题。设计过程中充分考虑了安装边界约束，底盘整体高度控制在较低区间，降低整机重心高度，提升高速移动与急停转向时的稳定性，框架上预留的标准化安装孔位可直接适配上层控制模块、电源模块、执行机构的安装需求，无需二次打孔加工。轮组的安装支座采用一体化加工成型，支座与框架之间设置有微调结构，可在装配时调整每个轮组的接地高度，保证六个轮组在平面上均匀受力，避免个别轮组悬空导致动力损失或运动轨迹偏移。动力线缆与信号线缆沿框架内侧的走线槽布置，通过扎带固定点位预留，可规范线缆走向，避免运动过程中线缆与传动部件发生干涉。该底盘的传动布局经过运动学仿真验证，各轮组的动力分配匹配全向移动的运动学模型，可保证不同方向移动时的动力输出一致性，不会出现单方向动力不足的问题，同时框架的受力点均做了加强处理，可承受竞技场景下的频繁冲击与急停载荷，满足高强度使用场景下的结构可靠性要求。
