蓝牙控制多自由度桌面机械臂结构设计

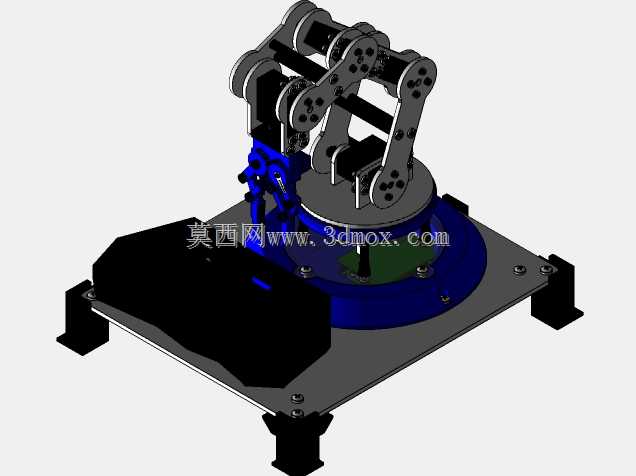

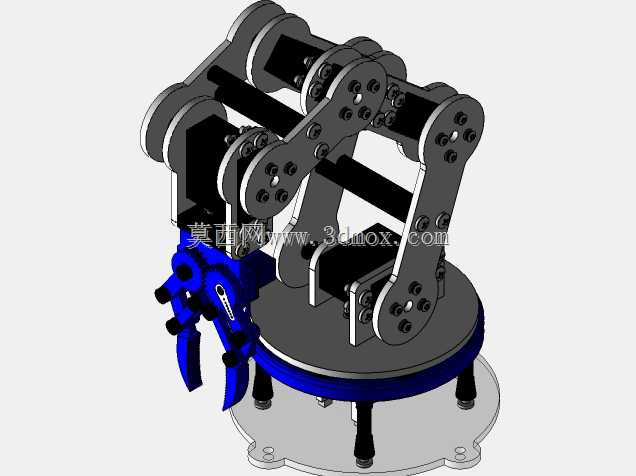

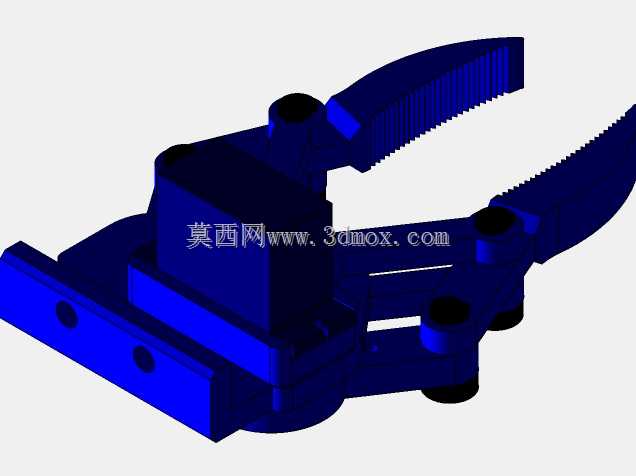

这款桌面级机械臂的结构设计，核心面向创客教育、小型工位物料转运、轻量作业演示场景，整体采用连杆铰接式多自由度构型，底座预留标准安装孔位，可直接固定在桌面工作台、小型实验台架上，安装边界适配常规桌面厚度，底部支撑脚做了防滑减震设计，运行时不会因关节动作产生偏移。从功能实现逻辑来看，末端执行器采用夹爪式结构，可夹持小型电子元器件、3D打印小样件、教学演示用轻质工件，关节处采用铰接连杆配合紧固件锁止，每个转动副都预留了舵机安装位，无需额外打孔改造即可完成驱动部件的装配，连杆上的镂空设计既减轻了整体臂身重量，又给舵机走线留出了充足空间，避免线缆在关节转动时出现拉扯磨损。设计阶段优先考虑了加工适配性，结构件可分别适配3D打印、激光切割两种常见的创客加工方式，不同加工工艺对应的零件拆分逻辑做了区分，板材类零件统一排布适配常规激光切割幅面，异形结构件做了打印支撑优化，减少后期加工的后处理工作量。控制层面采用双端蓝牙通信架构，手持操纵端与臂身主控端通过蓝牙传输动作指令，摆脱了有线连接的空间限制，操作者可在一定范围内远程操控机械臂完成抓取、移位、放置动作，适合教学场景下的互动演示，也可用于小型自动化工位的上下料辅助作业。臂身的运动范围经过限位设计，每个关节的转动角度都做了机械硬限位，避免舵机超程损坏，同时底座的旋转关节可实现周向大范围转动，覆盖桌面作业范围内的多数点位，连杆长度经过配比优化，在保证作业半径的同时控制了臂身伸展时的倾覆力矩，即使夹持额定重量的工件，底座也不会出现倾翻风险。整体结构没有采用复杂的一体化设计，全部采用标准紧固件连接，拆装维护十分便捷，单个零件损坏后可单独加工替换，无需更换整段臂体，对于教学场景来说，也方便学习者拆解理解机械臂的连杆传动原理、关节布局逻辑，可作为机械结构设计、嵌入式控制结合的实践载体，适配高校工程训练、创客空间项目开发、小型自动化方案验证等多种使用场景。
