带双层承载平台的四轮移动巡检机器人车

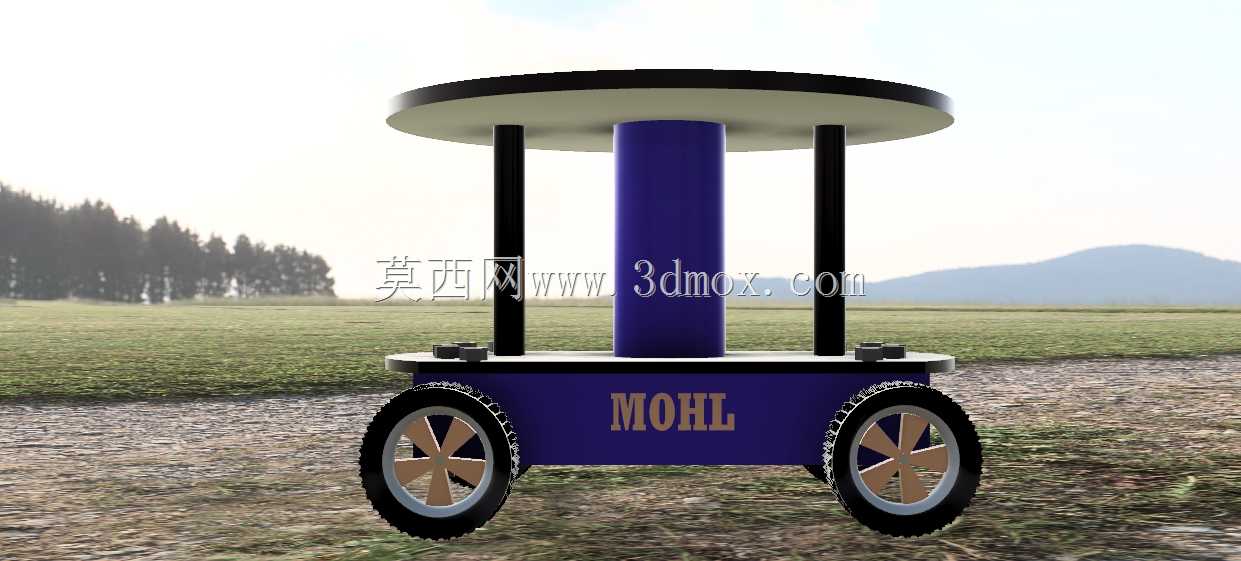

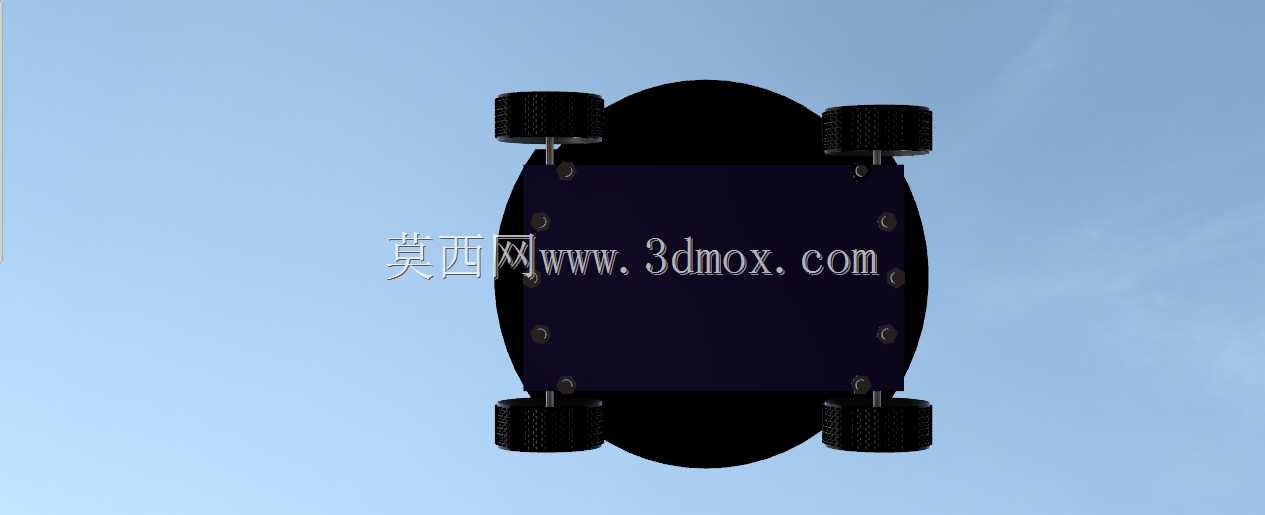

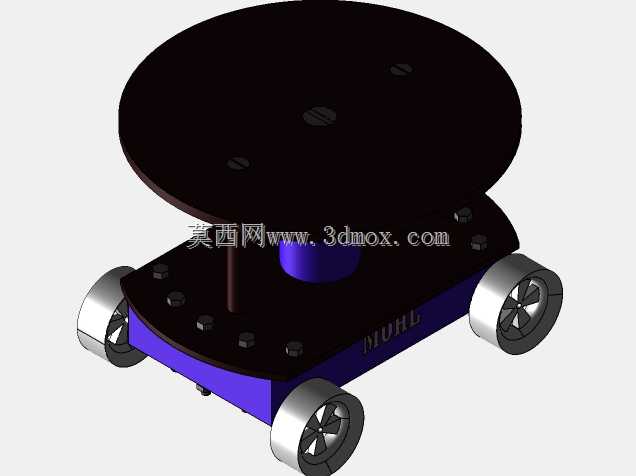

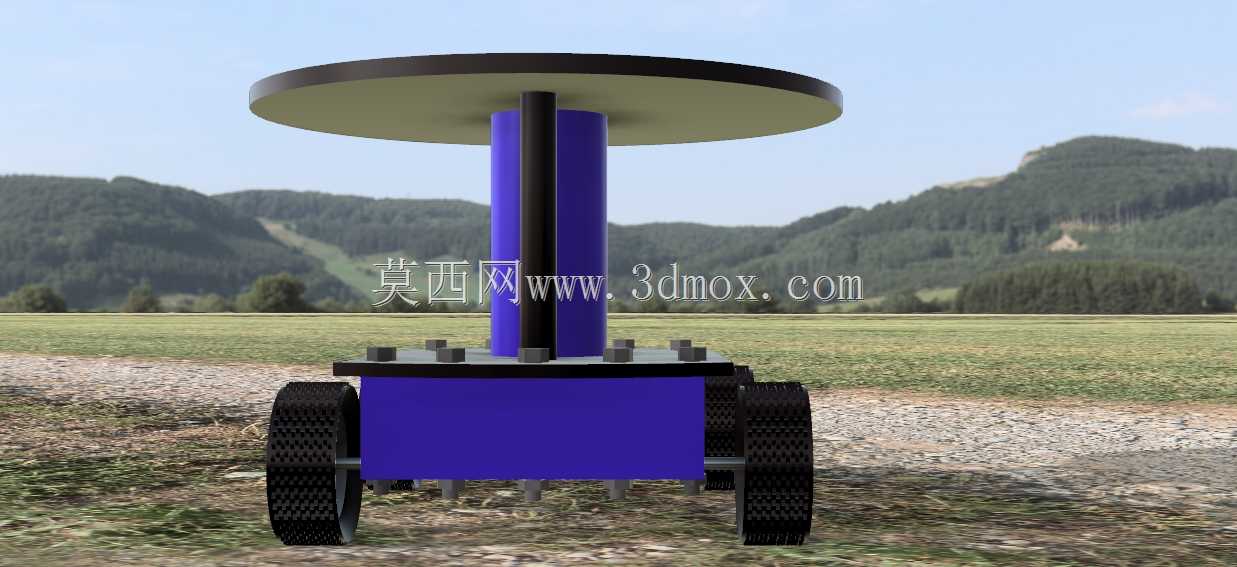

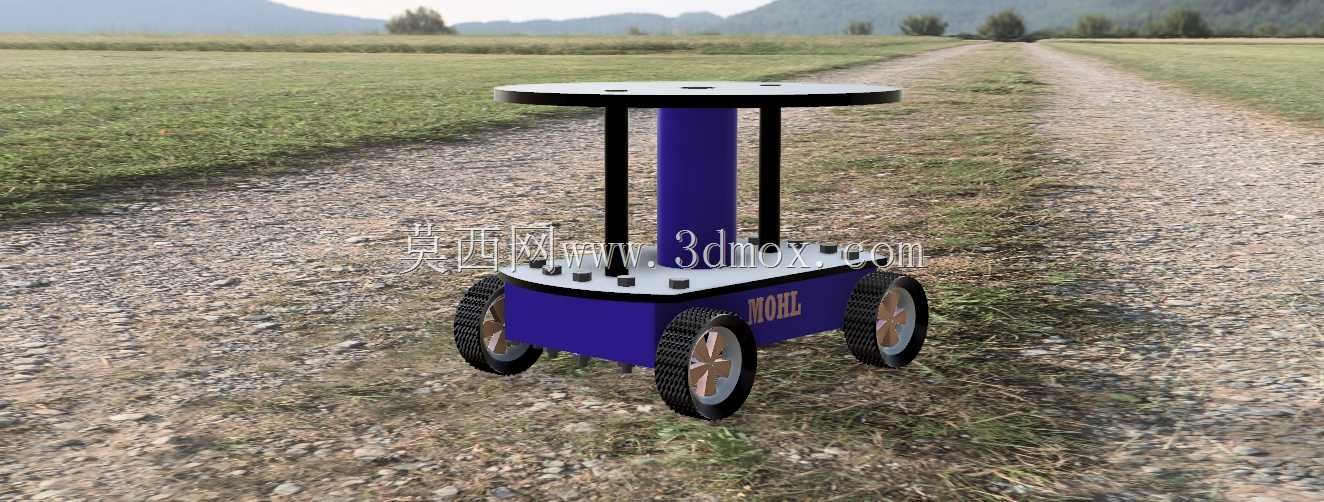

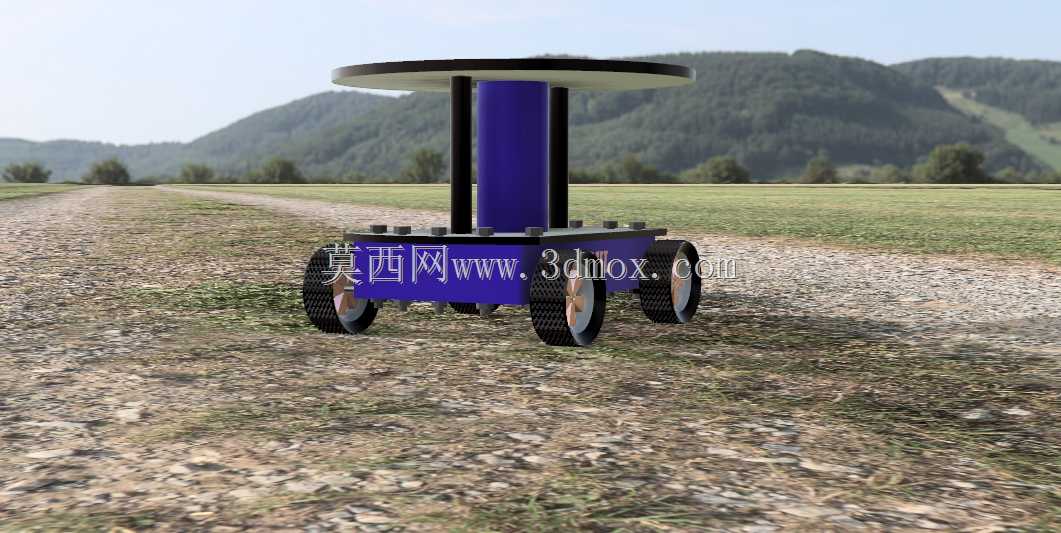

这款轮式移动机器人车的设计，最初是面向室内外轻载巡检、物料转运场景做的结构方案，整体采用四轮差速驱动布局，底盘主体做了箱式封闭结构，既可以容纳驱动电机、控制板、电池组等核心电气元件，也能避免户外行进时泥水、扬尘侵入内部元器件，适配园区步道、硬化路面、平整非铺装路面等多种行进路况。上层承载平台通过三根立式支撑柱与底盘连接，支撑柱做了等距圆周排布，保证上层平台放置设备时的受力均匀性，不会因为单侧负载过大出现结构倾斜，平台表面预留了多组标准安装孔位，可根据实际使用需求加装摄像头、环境监测传感器、小型机械拾取机构或者轻载物料载具，不需要额外打孔做二次结构改造。从安装边界来看，底盘的轮距与轴距做了适配性优化，保证在1.2米宽度的通道内可以完成原地转向，不需要预留过大的转弯半径，适配狭窄厂区通道、实验室走廊这类空间受限的使用场景；底盘离地间隙控制在合理范围，既可以顺利通过路面常见的小尺寸凸起、减速带，也不会因为重心过高导致爬坡、转向时出现侧翻风险，爬坡角度可适配常规园区的缓坡路况。设计过程中特意将驱动轮的安装座做了模块化设计，轮组与驱动电机的连接采用快拆结构，后期维护更换轮胎、检修电机时不需要整体拆解底盘，只需要松开固定螺栓即可单独拆下轮组组件，大幅降低后期运维的拆装工作量。车身侧面预留了电气接口的安装位，可根据功能需求扩展充电接口、通讯天线、状态指示灯等配件，箱体内部做了分层安装筋位，可将电池、控制模块、驱动模块分层固定，避免不同模块之间的走线混乱，也方便后期排查线路故障。上层支撑柱与上下平台的连接采用嵌入式定位加螺栓锁紧的方式，相比单纯的螺栓连接，定位精度更高，装配时不需要反复调整平台的水平度，装配效率更高，同时连接强度也能满足上层搭载5kg以内负载的使用需求，不会因为长期行进震动出现连接松动的问题。轮组选用了带防滑纹路的橡胶轮胎，在硬化水泥路面、柏油路面、短距离草地路面都能提供足够的抓地力，行进过程中也能起到一定的减震效果，降低路面震动传递到上层搭载的精密传感器上，避免震动影响检测设备的精度。
