HC-SR04超声波测距传感器结构设计

在做小型自动化设备的避障、工位物料到位检测、简易测距定位的结构设计时，HC-SR04这类超声波测距模块是选型清单里的常客，很多刚接触机电一体化设计的工程师，第一次做非接触式测距方案时都会先接触这个器件。做这个三维模型的时候，最先要明确的是实际安装场景里的边界约束：这类模块大多是直接插装在小型控制电路板上，或是通过铜柱固定在设备支架上，所以建模时首先要还原的是两个超声换能器的中心距，这个参数直接影响实际测距的盲区范围，中心距偏差过大的话，实际装配后会出现近距测距数据跳变的问题，很多新手建模时容易忽略这点，只照着外观轮廓画，最后做安装干涉检查时才发现换能器位置和外壳开孔对不上。

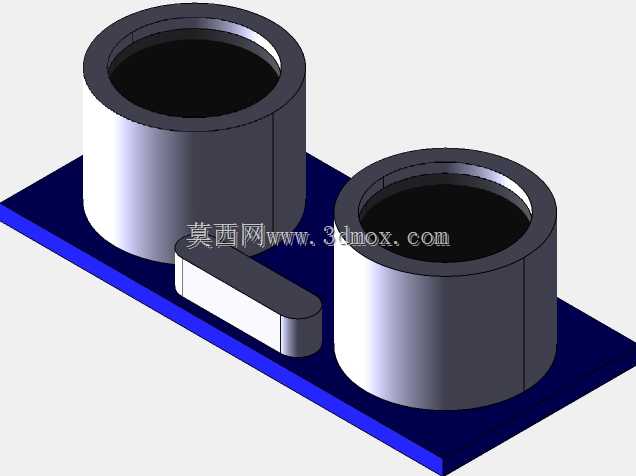

从功能实现的结构逻辑来看，模块正面的两个圆柱形换能器，一个负责发射40kHz的超声波脉冲，一个负责接收反射回波，中间的小型元件是辅助的信号处理部分，下方的排针是供电与信号传输的接口，建模时要准确还原排针的间距与伸出长度，这部分直接关系到PCB插装时的焊接兼容性，要是排针位置偏移，实际生产时会出现模块插不进控制板的问题。模块的基板是标准的矩形印制板结构，四个角的位置预留了安装孔位，建模时要严格按照实际器件的安装孔中心距来做，方便设计人员直接调用模型完成安装支架的孔位匹配，不用再反复核对实物尺寸。

实际应用里，这类传感器常被用在小型移动机器人的前后避障、智能仓储的料箱到位检测、自动闸机的人员接近感应、简易液位检测的非接触测距场景，不同场景下对安装角度的要求有区别，所以建模时保留了完整的外形轮廓，方便设计人员在装配环境里调整安装角度，模拟超声波的发射锥角范围，提前规避结构件遮挡声波路径的问题。很多人做这类电子模块的模型时容易把换能器的网面做的过于简化，实际上换能器的金属网面是有厚度的，要是建模时忽略这个厚度，做设备外壳的透声开孔设计时，就会出现网面和外壳内壁剐蹭的问题，甚至会挤压换能器导致灵敏度下降。

另外要注意的是，模块背面的元件高度也需要准确还原，很多设计里模块是紧贴安装板固定的，要是背面元件高度做小了，实际装配时元件会被安装板挤压，造成短路损坏。整个模型的外形尺寸严格参照实物的安装边界绘制，没有做多余的简化，不管是做整机装配的干涉检查，还是做产品的外观结构展示，都能直接调用，不需要再二次调整尺寸。在做AGV小车的避障传感器安装位设计时，调用这个模型可以直接排布多个传感器的安装位置，提前计算每个传感器的检测范围重叠区域，避免出现检测盲区；在做小型教学实验装置的设计时，这个模型也能帮助学生直观理解超声波测距模块的结构组成，明白安装位置对检测效果的实际影响。
