富恩特康穆珞达5V系列开关电源结构设计

在工业控制、小型电子设备供电、低压配电末端场景中，这类5V输出的开关电源是极为常见的供电转换部件，本次呈现的三款不同电流规格的开关电源结构，覆盖了3A、10A、40A的输出能力，可适配从低功耗传感节点到中等功率负载的不同供电需求。从实际工程应用角度看，这类电源的核心作用是将输入的交流市电转换为稳定的5V直流输出，为后端的单片机控制板、小型传感模组、低压直流执行器件提供稳定可靠的供电支撑，在小型自动化设备、商用电子终端、嵌入式控制装置中都有大量应用。

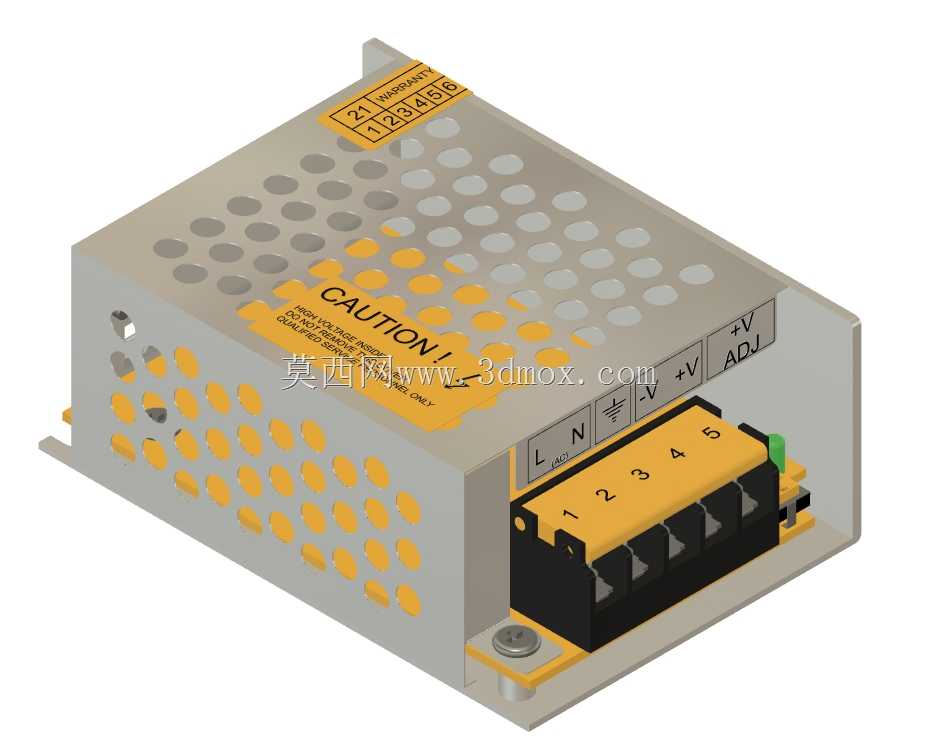

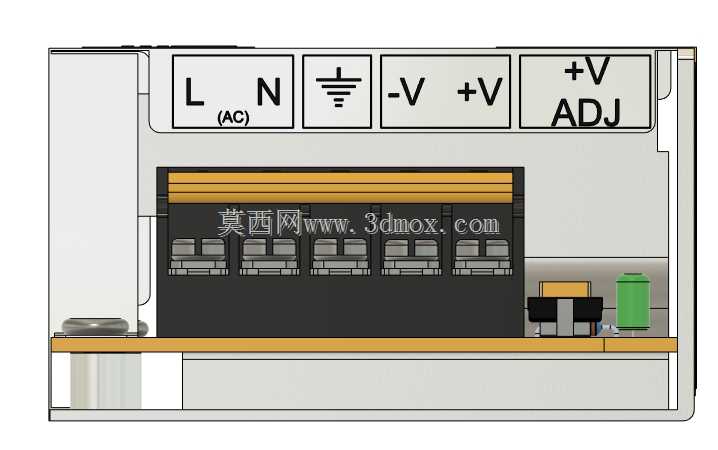

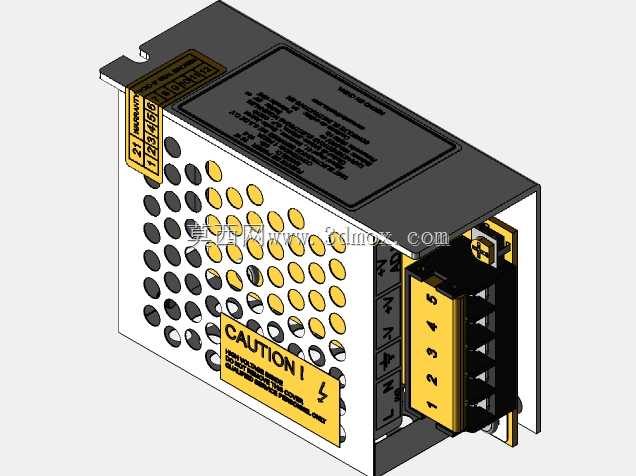

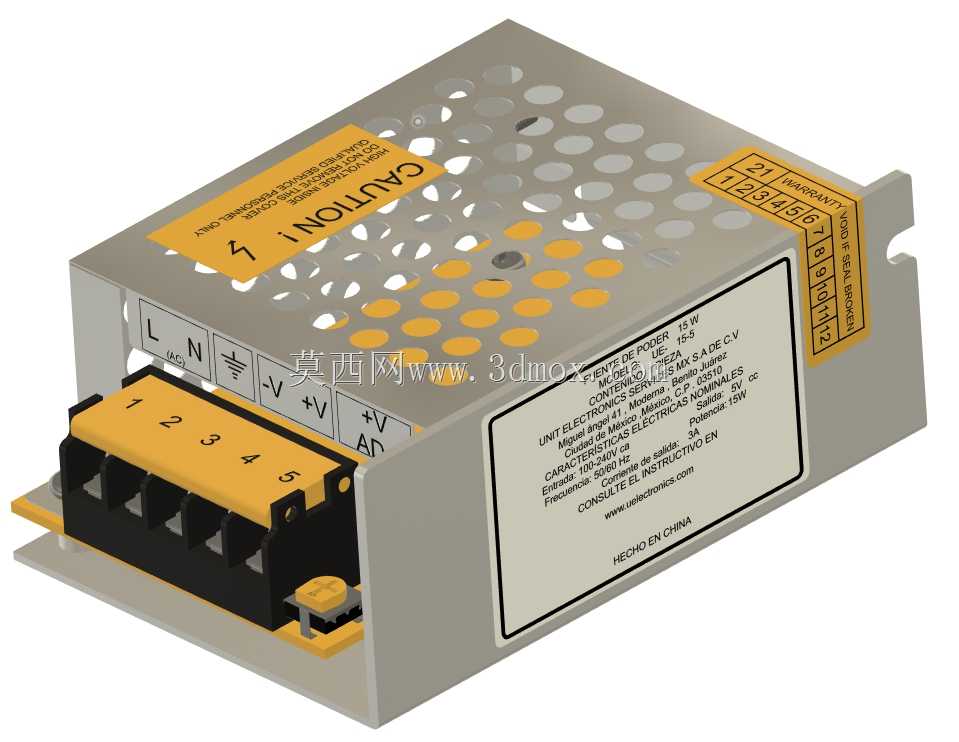

设计过程中首先考虑的是散热与安装的平衡，外壳采用带密集冲孔的金属壳体，冲孔区域既作为内部功率器件的散热通风通道，同时金属壳体本身也能形成电磁屏蔽结构，降低电源工作时的电磁辐射对周边敏感电子元件的干扰。接线端采用带数字标识的端子排设计，1到5的编号清晰对应输入输出的不同接线位，现场接线时无需反复对照说明书即可快速完成接线操作，降低装配出错概率。壳体侧面预留的安装挂耳，可适配螺丝固定的安装方式，既可以在电控箱内部导轨旁的安装板上固定，也可以直接固定在设备机架的平面上，安装边界预留了足够的螺丝操作空间，不会出现固定时工具无法伸入的问题。

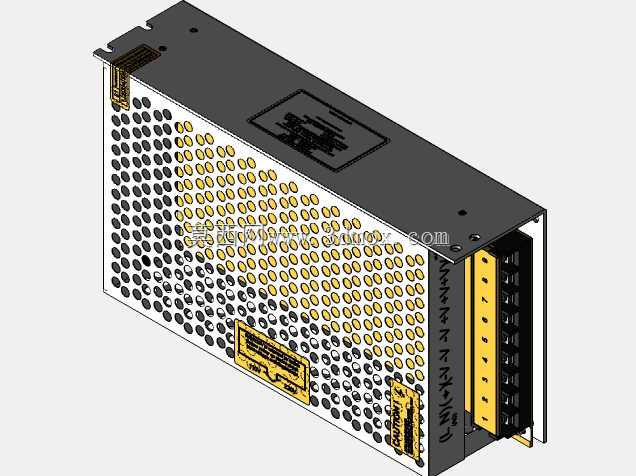

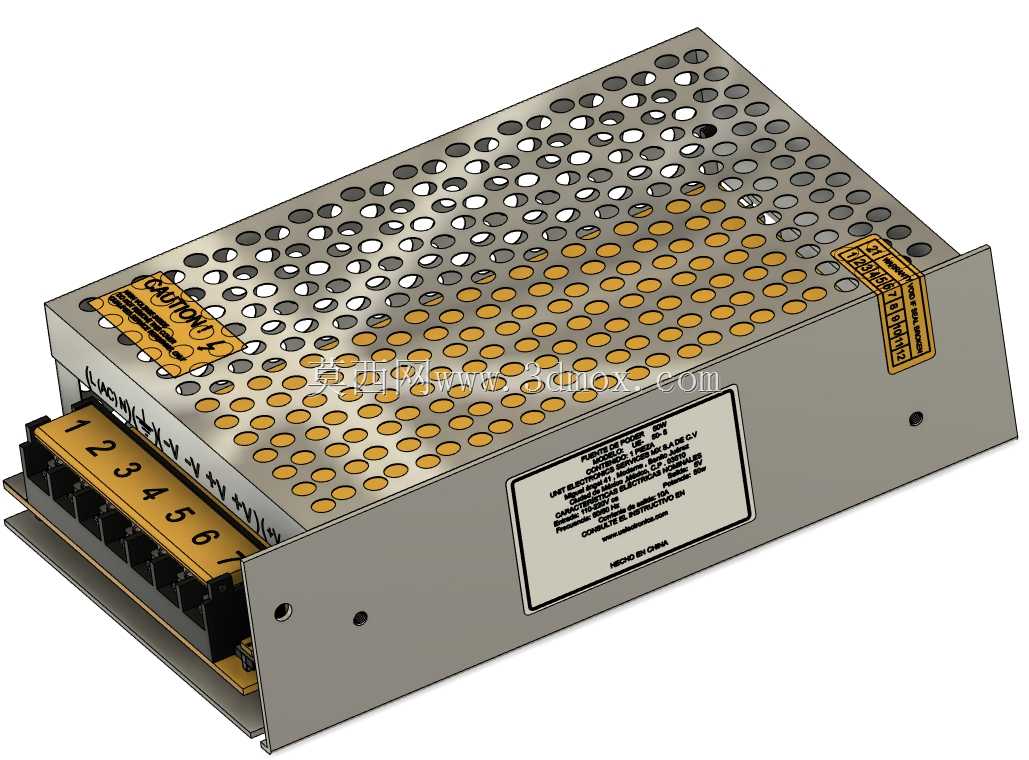

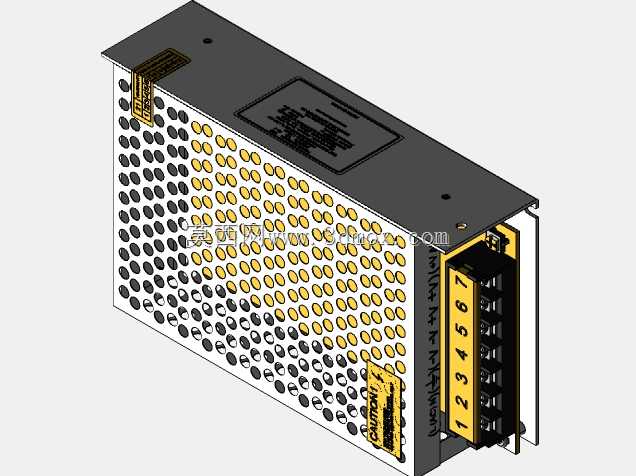

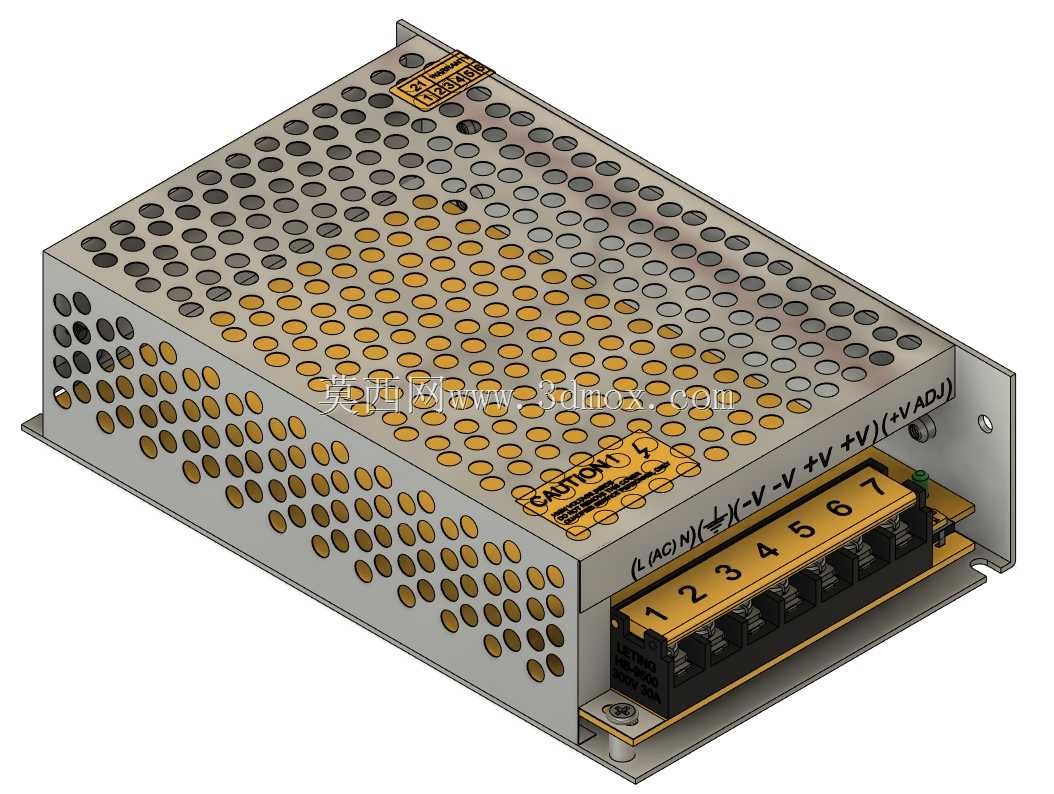

从结构细节来看，壳体上的警示标识区域做了凹陷处理，避免安装或运输过程中摩擦导致标识磨损脱落，端子排区域做了内凹防护，减少裸露接线端与周边金属部件意外短接的风险。不同电流规格的产品在内部功率器件排布上做了对应调整，大电流规格的产品散热冲孔密度更高，内部预留的散热片安装空间更大，保证长时间满负载运行时的热量可以及时散出，避免过热导致的器件寿命衰减。整体外形采用规整的长方体结构，边角做了小圆弧过渡处理，既不会在装配时划伤操作人员，也能最大化利用电控箱内的安装空间，多个同规格电源并排安装时不会出现空间干涉，相邻电源之间预留的间隙也能满足通风散热的要求。在建模过程中，所有的安装孔位、端子间距、壳体壁厚都按照实际量产产品的尺寸做了还原，可直接用于设备电控部分的布局干涉检查，也能作为非标设备供电模块选型时的结构参考，帮助结构工程师在设计阶段就确认供电部件的安装空间是否充足，提前规避装配阶段可能出现的尺寸冲突问题。
