ArduinoUNOR3开发板防护外壳结构设计

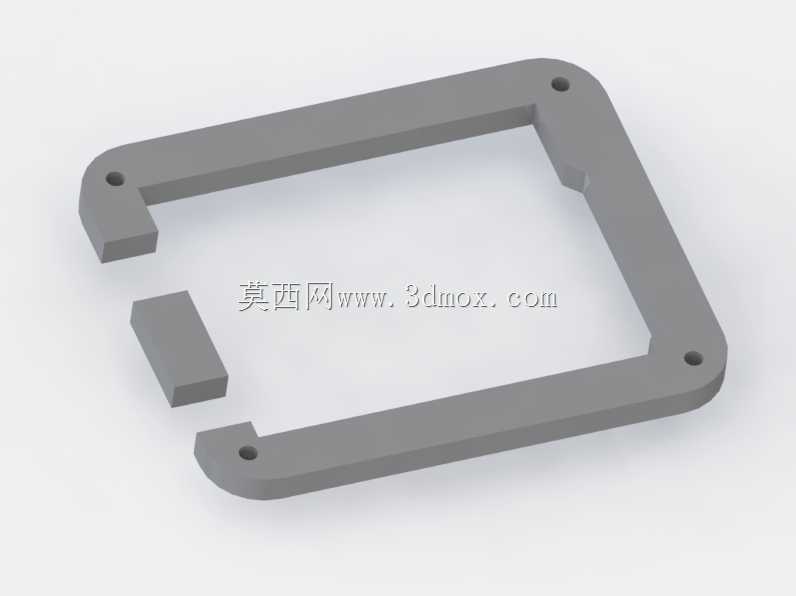

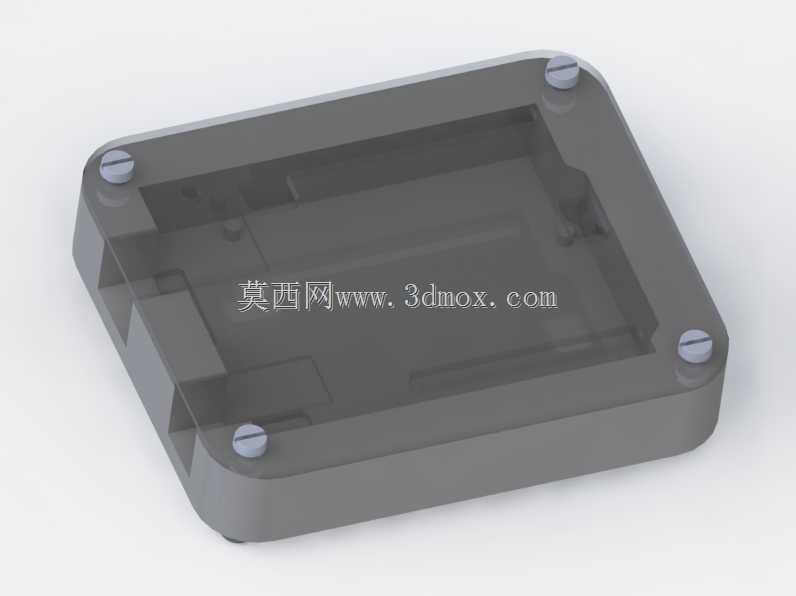

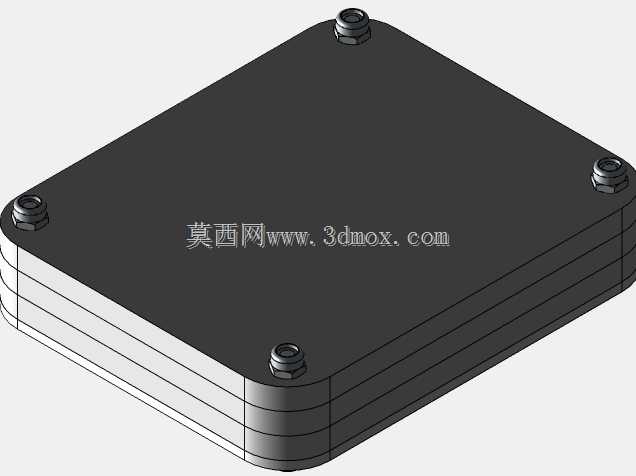

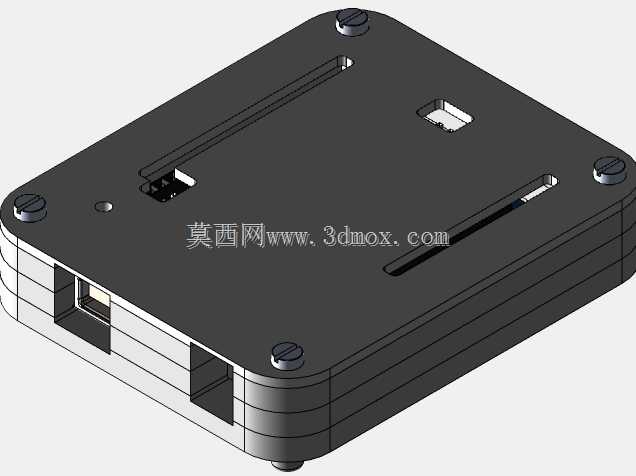

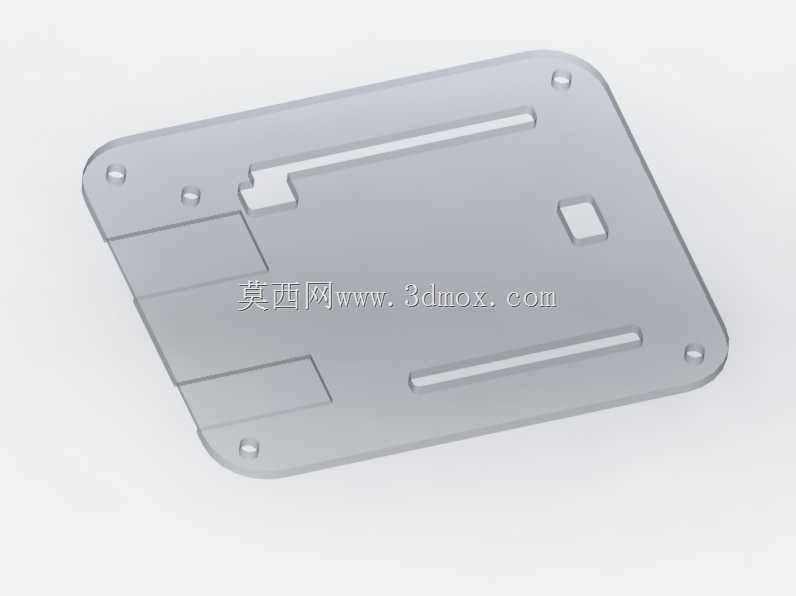

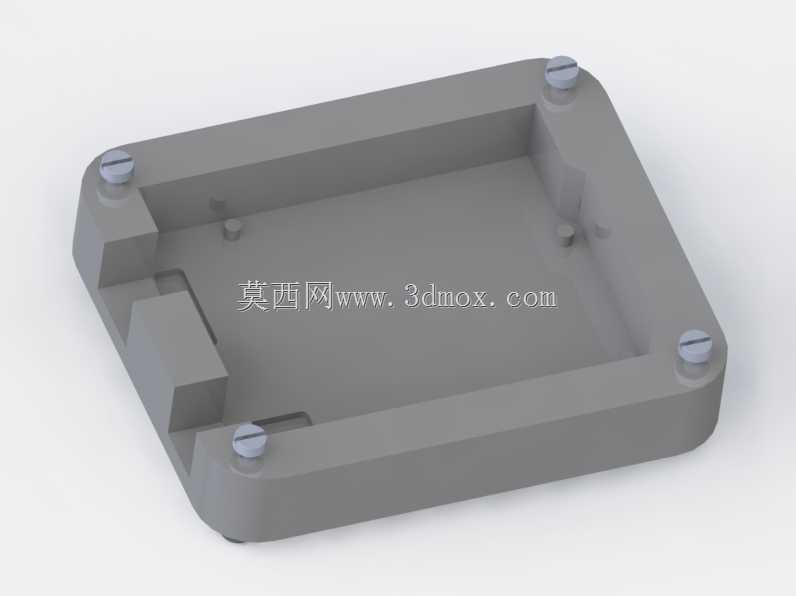

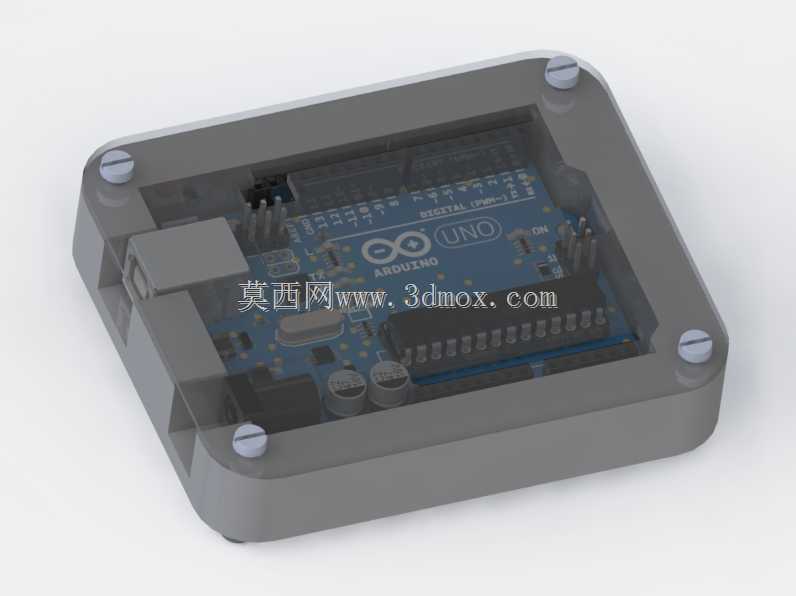

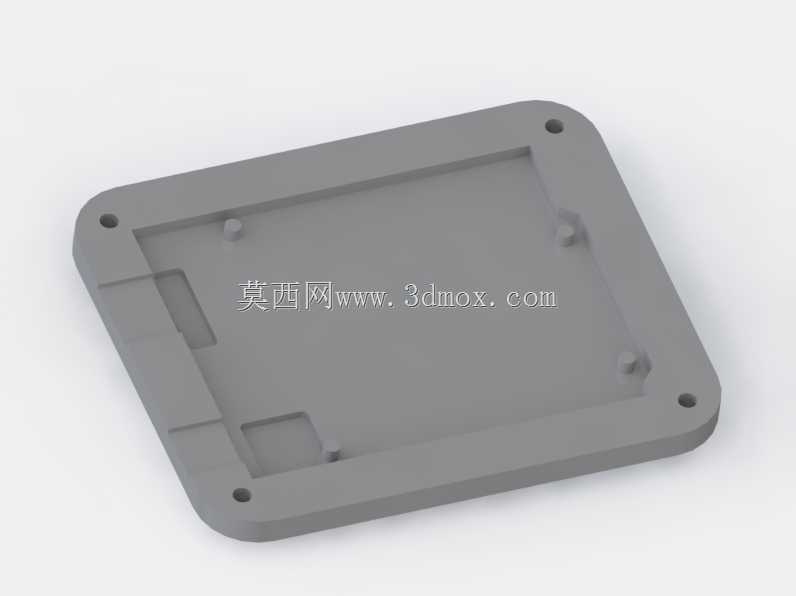

这款防护壳体是针对Arduino UNO R3开发板定制的外置防护结构，主要面向嵌入式开发调试、小型智能硬件原型搭建、教学实验场景使用，解决裸板在实际部署、调试过程中容易出现的引脚磕碰、积灰短路、外力挤压损坏电路板的问题。设计上采用上下分体式扣合结构，四个角位设置沉头螺丝安装位，选用半透明硬质PVC作为外板材质，上盖厚度控制在5mm，下托板厚度为3mm，既保证壳体整体结构刚性，又能透过半透明上盖直接观察开发板上的指示灯状态、接线情况，无需频繁拆开壳体就能确认设备运行状态，大幅提升调试阶段的操作效率。壳体内部做了精准的限位卡槽，完全匹配Arduino UNO R3的板型轮廓，开发板放入后不会出现窜动移位，对应USB接口、电源接口、排针引脚的位置都预留了精准的开口，外接数据线、扩展模块接线时不需要拆除外壳，可直接完成接线操作，不会干涉常规扩展模块的插接使用。安装边界方面，壳体整体外形方正，四个角的安装孔位可直接配合M3螺丝固定在设备机架、实验台面板或者小型智能设备的内部安装位上，不需要额外做转接支架，适配多数小型开源硬件项目的安装空间要求。设计过程中充分考虑了日常使用的防护需求，壳体边缘做了圆角过渡处理，没有尖锐棱角，避免调试过程中划伤操作人员，上下盖合缝处做了微小的止口结构，合盖后缝隙均匀，能阻挡日常环境中的浮灰、溅落的少量液体接触到电路板，提升开发板在非洁净环境下使用的可靠性。不同于市面上通用的塑料外壳，这款结构在设计时兼顾了防护性和使用便利性，不需要对开发板做任何改装就能直接放入使用，既适合电子爱好者做个人项目时保护开发板，也适合教学场景下批量使用，减少实验过程中开发板的损坏率，降低硬件损耗成本。壳体的壁厚设计经过反复验证，3mm的下托板足以承托开发板以及外接扩展模块的重量，不会出现长时间使用后变形塌陷的问题，5mm的上盖具备足够的抗冲击能力，日常摆放、移动过程中受到轻微磕碰也不会开裂，能有效分散外力，避免冲击力直接作用在电路板上的元器件。
