SparkFun惯性测量单元模块结构设计

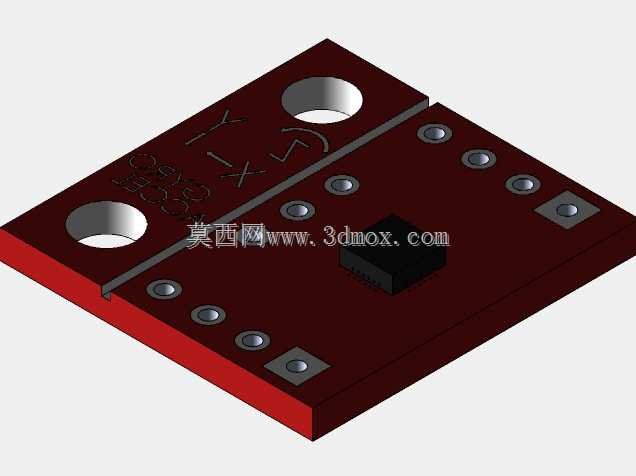

在嵌入式传感检测、小型机器人姿态感知、可穿戴设备运动捕捉这类场景里，惯性测量单元是核心的姿态数据采集部件，这类模块的安装适配性、结构紧凑度，直接影响整套传感系统的集成效率。本次建模的IMU模块，核心功能是集成多轴惯性传感芯片，实时采集载体的加速度、角速度数据，为后端算法提供原始运动参数支撑。从设计思路上看，建模过程优先匹配实物的安装边界，板体两侧预留的两个圆形安装孔，是按照标准M2螺丝的安装间距做的尺寸校准，孔位公差控制在常规PCB安装的合理范围内，保证模块可以直接固定在小型设备的安装支架或者主控板预留位上，不需要额外做转接结构。板体整体采用矩形薄板结构，边缘做了轻微的倒角处理，避免安装过程中板边剐蹭周边线路或者结构件，板上的焊盘位置完全对应实物的引脚排布，不管是做焊接模拟还是整机装配干涉检查，都能直接复用这个模型做空间校验。模块上的传感芯片采用居中布局，周边的贴片元件排布完全还原实物的位置，一方面是保证模型的外观还原度，更重要的是在做整机结构设计的时候，可以准确预判模块上方需要预留的散热空间，以及周边元件和外壳的安全距离，避免出现装配时元件顶壳、或者焊接操作时空间不足的问题。板体表面印刷的轴向标识也做了还原，在做装配仿真的时候，可以直接通过标识确认模块的安装朝向，不用额外对照图纸核对X/Y轴的安装方向，减少装配校验的工作量。从安装边界来看，模块整体厚度控制在常规PCB加贴片元件的总厚度范围内，板体的长宽尺寸完全匹配实物的外轮廓，不管是叠装在主控板上方，还是嵌入到小型设备的壳体内部，都能准确核算所需的安装空间，不会出现模型尺寸和实物偏差过大导致的结构干涉问题。做这类电子模块的三维建模，核心不是单纯还原外观，而是要给结构设计人员提供准确的空间参考，不管是前期的方案布局，还是后期的装配验证，精准的模块模型都能减少打样阶段的适配问题，尤其是在小型化、高集成度的设备设计里，每一个外接模块的尺寸精度，都会影响整体结构的紧凑度。
