村田贴片式旋转位置传感元件结构

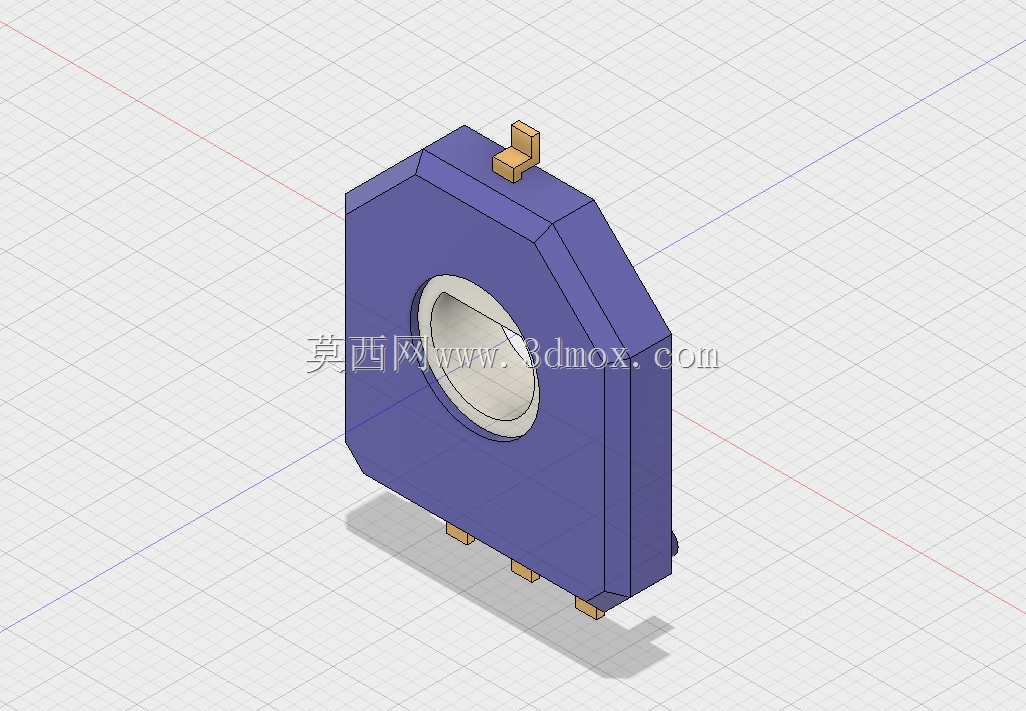

这类旋转位置传感元件常被集成在小型化机电设备的转角检测回路里，常见应用场景覆盖消费电子的旋钮交互模块、小型伺服机构的转角反馈、车载小型调节装置的位置确认环节，核心用途是将转轴的角位移量转化为可被电路采集的电信号，为控制系统提供实时的位置参考，避免机构过转或者定位失准。从结构设计来看，该元件采用贴片式封装布局，主体为切角多边形塑封壳体，中心预留贯通的轴孔，用于穿过待检测的旋转轴件，轴孔内壁做了光滑过渡处理，减少转轴转动时的摩擦阻力，同时保证轴与传感单元的同轴度公差控制在合理区间，避免偏心带来的检测误差。壳体顶部设置定位凸块，底部排布三个贴片式引脚，引脚的位置与标准SMT焊接工艺的焊盘布局匹配，能够直接适配回流焊生产流程，不需要额外做引脚整形处理，适合批量自动化贴片生产。设计过程中优先考虑了安装空间的适配性，整体厚度控制在薄型化区间，能够嵌入空间局促的紧凑型设备内部，不会占用过多的结构堆叠空间，壳体的切角设计一方面是为了在PCB板上安装时提供防呆定位，避免焊接时元件方向装反，另一方面也能减少壳体边角与周边元器件的干涉风险，在排布周边电容、电阻等外围元件时可以更紧凑。安装边界方面，元件底部引脚的伸出长度经过精确核算，焊接后与PCB表面的间隙符合SMT工艺的标准要求，既能保证焊锡的润湿充分，又不会出现引脚过高导致的元件浮高问题；顶部的定位凸块高度较低，不会与上方的壳体或者结构件产生干涉，中心轴孔的直径适配常见的小型转轴尺寸，转轴插入深度不需要超过壳体厚度即可完成检测耦合，不需要额外预留过长的轴段，能够进一步压缩整体机构的轴向尺寸。从功能实现的角度，该结构将磁敏感应单元封装在塑封壳体内部，避免外界粉尘、潮气对感应单元的侵蚀，提升元件在复杂工况下的工作稳定性，塑封材料选用耐温等级适配常规电子组装工艺的材质，能够承受回流焊过程中的高温冲击，不会出现壳体变形或者内部元件移位的问题。在做整机结构设计时，选用该元件只需要在PCB对应位置预留匹配的焊盘封装，同时在上方结构件对应位置预留转轴过孔即可，不需要额外设计复杂的固定结构，元件依靠SMT焊接即可完成可靠固定，减少了装配环节的零件数量，也降低了装配工序的复杂度。
